Центральный консоль — HITACHI EH5000AC-3-C

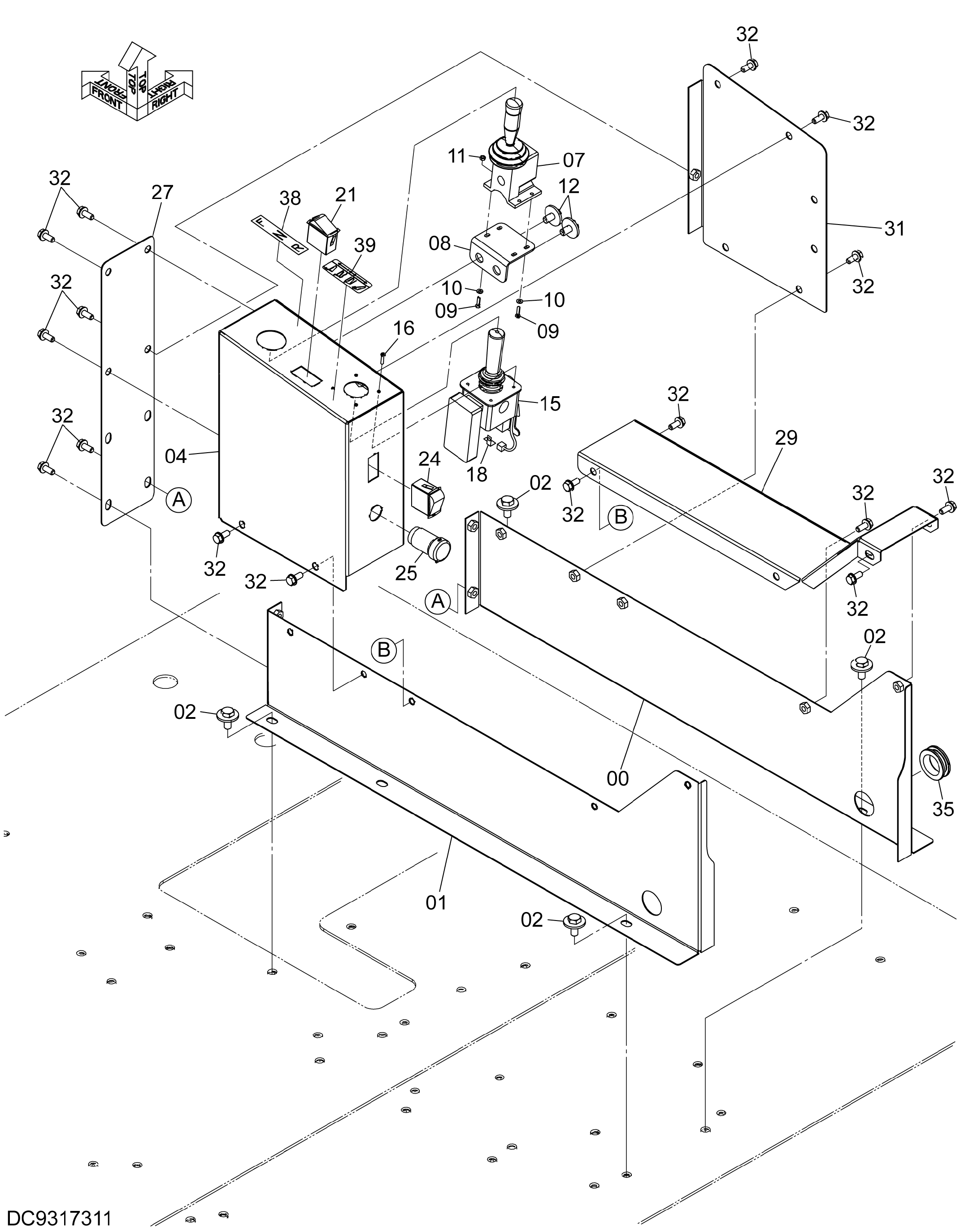

Заводская схема «Центральный консоль» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054847 | Консоль | 1 |
| 01 | 7054848 | Консоль | 1 |
| 02 | J281025 | Болт с шайбой | 6 |
| 02A | J901025 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 04 | 7059819 | Консоль | 1 |
| 07 | 4411058 | Выключатель | 1 |
| 08 | 4683053 | Кронштейн | 1 |
| 09 | M430416 | Винт | 4 |
| 10 | A590104 | Плоская шайба | 4 |
| 11 | M500403 | Гайка | 2 |
| 12 | J281020 | Болт с шайбой | 2 |
| 12A | J901020 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 15 | 4682160 | Рычаг | 1 |
| 16 | J850416 | Винт | 4 |
| 18 | 4257159 | Кронштейн | 1 |
| 21 | 4631729 | Выключатель тумблер | 1 |
| 24 | 4631728 | Выключатель тумблер | 1 |
| 25 | 4432965 | Разъём | 1 |
| 27 | 4719770 | Крышка | 1 |
| 29 | 3113182 | Крышка | 1 |
| 31 | 8123660 | Консоль | 1 |
| 32 | J260820 | Болт с шайбой | 22 |
| 32A | J900820 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 35 | 4288445 | Резиновая втулка | 1 |
| 38 | 4707945 | Информационная табличка | 1 |
| 39 | 4716070 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
