Основные гидролинии (автоматический. смазка система) — HITACHI EH5000AC-3-C

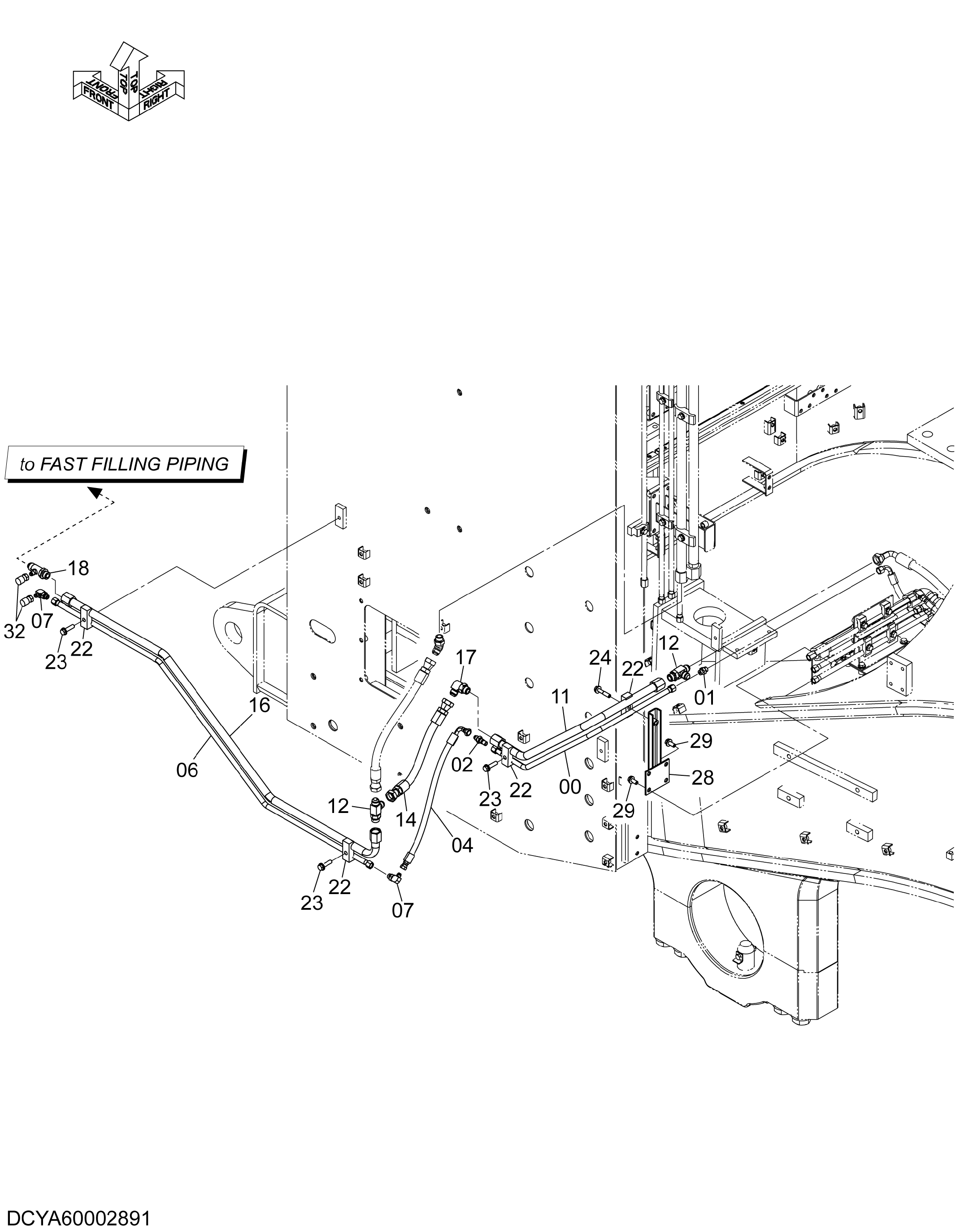

Заводская схема «Основные гидролинии (автоматический. смазка система)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40002577 | Трубка | 1 |
| 01 | 4198405 | Адаптер | 1 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 02 | 4682161 | Клапан | 1 |
| 04 | YA00003960 | Шланг | 1 |
| 06 | YA40002573 | Трубка | 1 |
| 07 | A852333 | Угловой штуцер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | YA40009297 | Трубка | 1 |
| 12 | A852466 | Тройник | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4380586 | Шланг | 1 |
| 16 | YA40009200 | Трубка | 1 |
| 17 | A852366 | Угловой штуцер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4348801 | Тройник | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4488618 | Хомут трубки | 4 |
| 23 | J271250 | Болт с шайбой | 3 |
| 23A | J901250 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | J271260 | Болт с шайбой | 1 |
| 24A | J901260 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 28 | YA40002570 | Кронштейн | 1 |
| 29 | J271230 | Болт с шайбой | 4 |
| 29A | J901230 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 32 | 4223518 | Пробка унион | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
