Радиатор трубопроводы — HITACHI EH5000AC-3-C

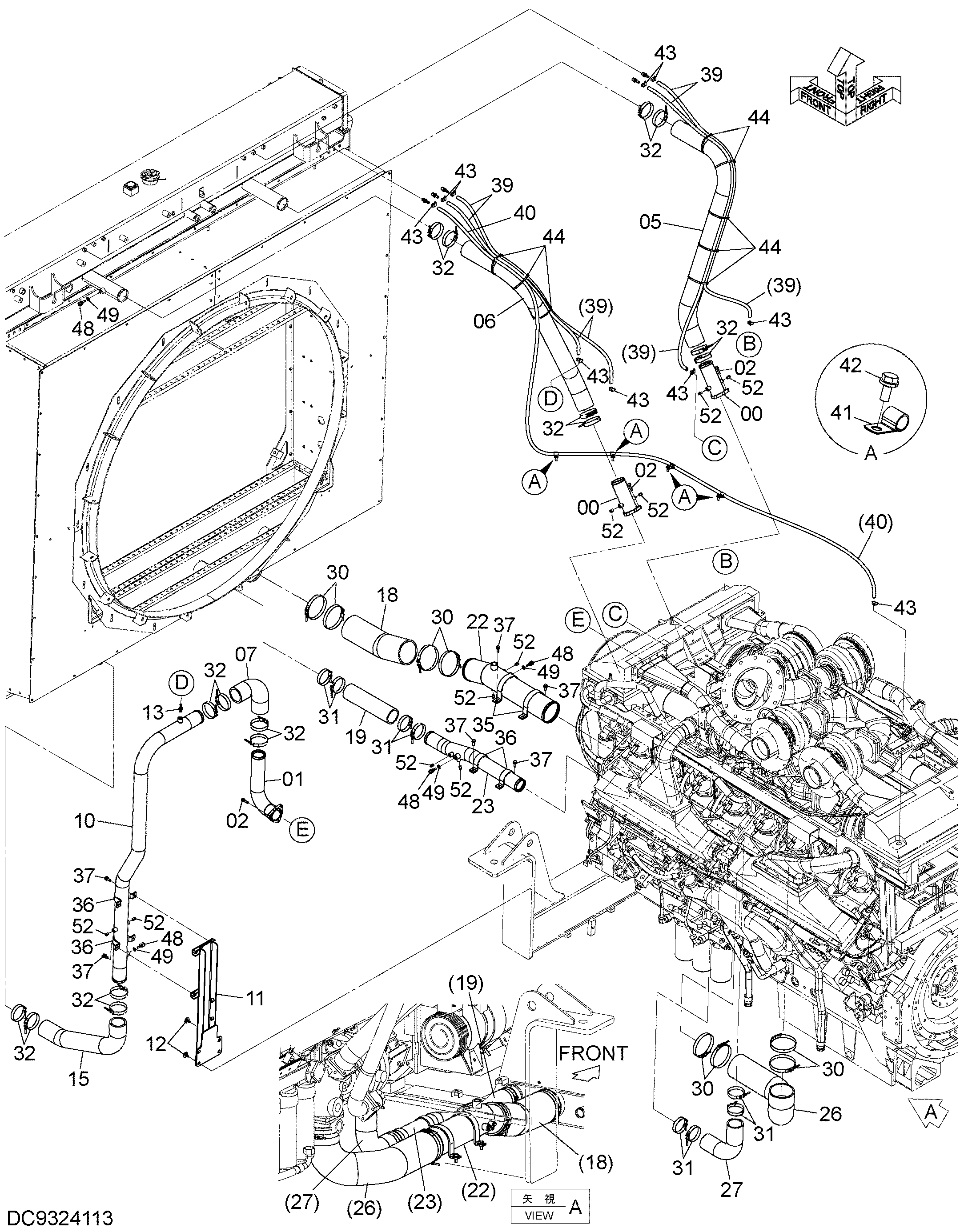

Заводская схема «Радиатор трубопроводы» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8125616 | Трубка | 2 |
| 01 | YA40004163 | Трубка | 1 |
| 02 | J781035 | Болт с внутренним шестигранником | 9 |
| 05 | YA00006553 | Резиновый шланг | 1 |
| 06 | YA00006554 | Резиновый шланг | 1 |
| 07 | 4726244 | Резиновый шланг | 1 |
| 10 | YA40004162 | Трубка | 1 |
| 11 | 8125750 | Кронштейн | 1 |
| 12 | J281025 | Болт с шайбой | 4 |
| 12A | J901025 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 13 | 4055651 | Адаптер | 1 |
| 15 | YA00006552 | Резиновый шланг | 1 |
| 18 | YA00006551 | Резиновый шланг | 1 |
| 19 | YA00006556 | Резиновый шланг | 1 |
| 22 | YA40004160 | Трубка | 1 |
| 23 | YA40004161 | Трубка | 1 |
| 26 | YA00005486 | Резиновый шланг | 1 |
| 27 | YA00006555 | Резиновый шланг | 1 |
| 30 | 4282492 | Хомут шланга | 8 |
| 31 | 4263765 | Хомут шланга | 8 |
| 32 | 4285233 | Хомут шланга | 16 |
| 35 | 4263120 | Хомут трубки | 2 |
| 36 | 4000909 | Хомут трубки | 4 |
| 37 | J271030 | Болт с шайбой | 12 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | 4689938 | Водяной шланг | 4 |
| 40 | 4662578 | Водяной шланг | 1 |
| 41 | 4190273 | Зажим | 4 |
| 42 | J271025 | Болт с шайбой | 4 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | 4514700 | Зажим шланг | 10 |
| 44 | 4303967 | Ленточный зажим | 8 |
| 48 | 4250260 | Датчик | 4 |
| 49 | 4620102 | Уплотнительная шайба | 4 |
| 52 | 94-2022 | Пробка | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
