Трактион трос (1-2) — HITACHI EH5000AC-3-C

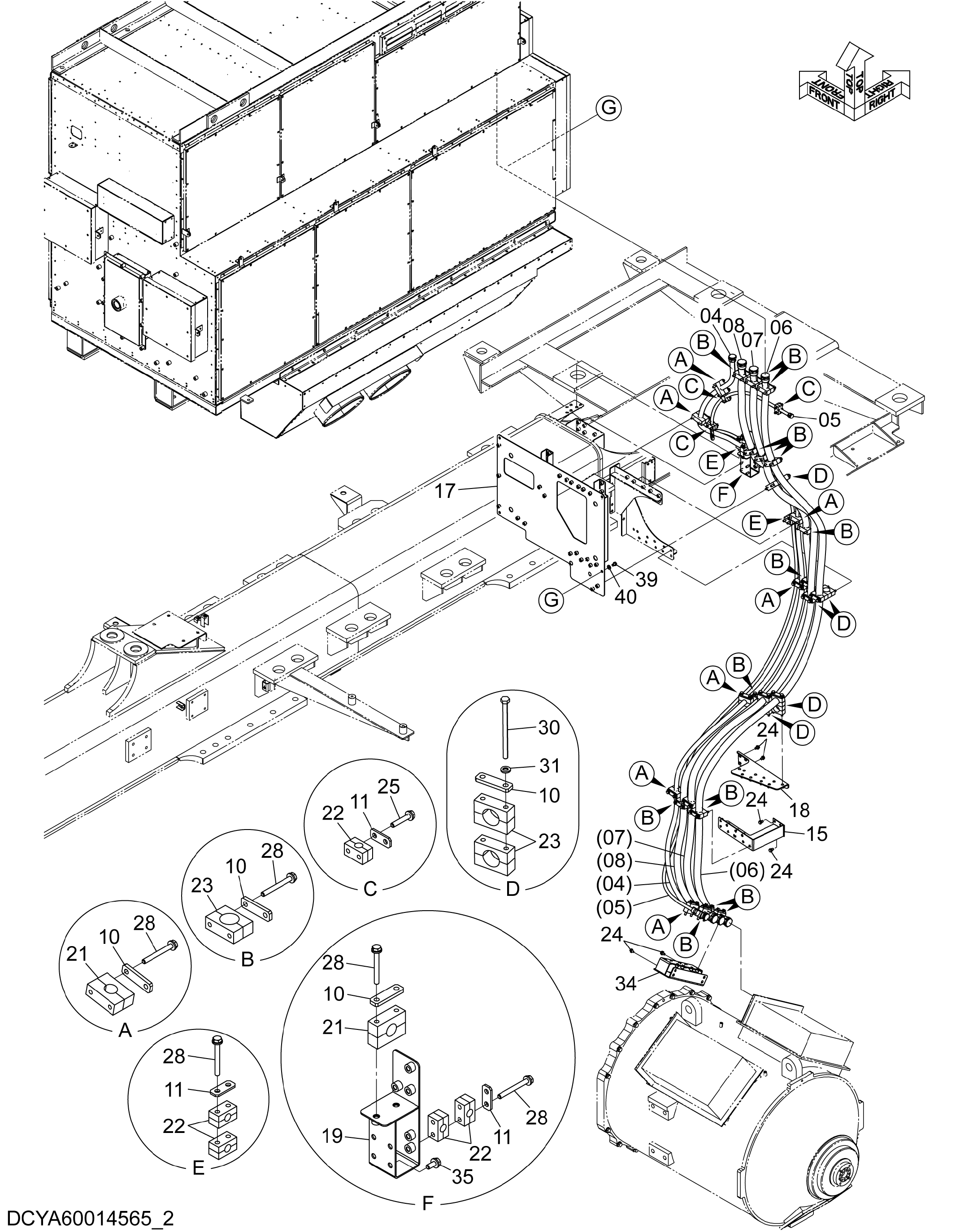

Заводская схема «Трактион трос (1-2)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4731397 | Трос трактион | 1 |
| 05 | 4731442 | Трос трактион | 1 |
| 06 | YA00013737 | Трос трактион | 1 |
| 07 | YA00013738 | Трос трактион | 1 |
| 08 | YA00013739 | Трос трактион | 1 |
| 10 | 4650316 | Кронштейн | 28 |
| 11 | 4637934 | Кронштейн | 6 |
| 15 | YA40001936 | Кронштейн | 1 |
| 17 | YA40002483 | Панель | 1 |
| 18 | YA40002489 | Кронштейн | 1 |
| 19 | YA40002492 | Кронштейн | 1 |
| 21 | 4637940 | Хомут | 8 |
| 22 | 4650364 | Хомут | 9 |
| 23 | 4650365 | Хомут | 25 |
| 24 | J271020 | Болт с шайбой | 12 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | J271055 | Болт с шайбой | 6 |
| 25A | J901055 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 28 | J271090 | Болт с шайбой | 52 |
| 28A | J901090 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | J901010 | Болт | 10 |
| 31 | J222010 | Шайба | 10 |
| 34 | YA40013800 | Кронштейн | 1 |
| 35 | J271025 | Болт с шайбой | 4 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 39 | J901016 | Болт | 4 |
| 40 | J217083 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
