Насос блок — HITACHI EH5000AC-3-C

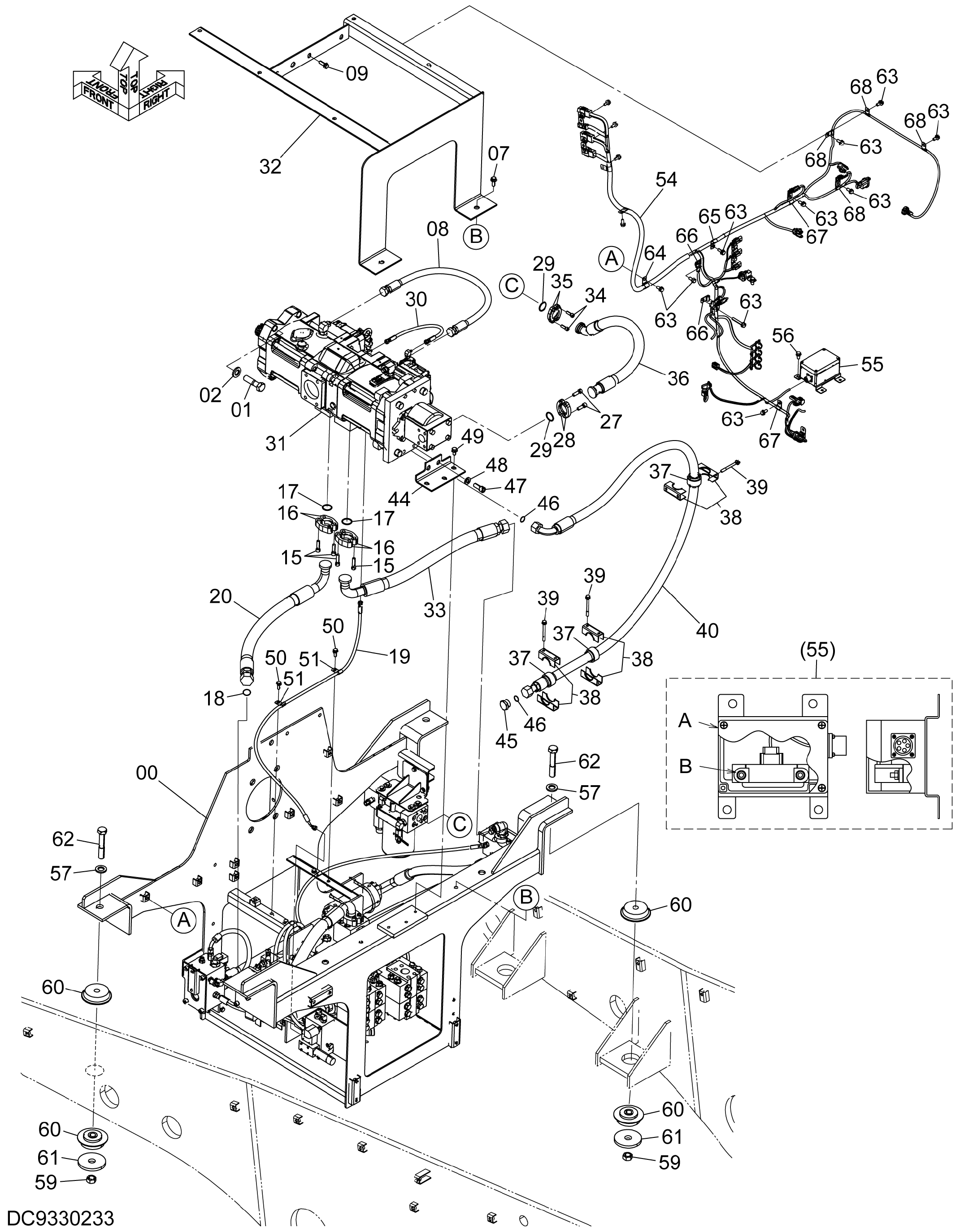

Заводская схема «Насос блок» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9330235 | Блок HYD. | 1 |
| 01 | J922490 | Болт | 4 |
| 02 | J222024 | Шайба | 4 |
| 07 | J271235 | Болт с шайбой | 2 |
| 07A | J901235 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4684771 | Шланг | 1 |
| 09 | J271240 | Болт с шайбой | 3 |
| 09A | J901240 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 15 | J781245 | Болт с внутренним шестигранником | 8 |
| 16 | 4075853 | Разъёмный фланец | 4 |
| 17 | 4508805 | Уплотнительное кольцо | 2 |
| 18 | 4187329 | Уплотнительное кольцо | 2 |
| 19 | 4641912 | Шланг | 1 |
| 20 | YA00001213 | Шланг | 1 |
| 27 | J781235 | Болт с внутренним шестигранником | 4 |
| 28 | 4154614 | Разъёмный фланец | 2 |
| 29 | 4508805 | Уплотнительное кольцо | 2 |
| 30 | 4313242 | Шланг | 1 |
| 31 | 9330234 | Блок насос | 1 |
| 32 | YA40000781 | Кронштейн | 1 |
| 33 | YA00001214 | Шланг | 1 |
| 34 | J781030 | Болт с внутренним шестигранником | 4 |
| 35 | 4024049 | Разъёмный фланец | 2 |
| 36 | YA00001215 | Шланг | 1 |
| 37 | 4344286 | Втулка | 3 |
| 38 | 4333360 | Хомут | 3 |
| 39 | J271000 | Болт с шайбой | 6 |
| 39A | J901000 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 4627574 | Шланг | 1 |
| 44 | 3114517 | Кронштейн | 1 |
| 45 | 4210056 | Пробка | 1 |
| 46 | 4187328 | Уплотнительное кольцо | 2 |
| 47 | J781640 | Болт с внутренним шестигранником | 2 |
| 48 | J222016 | Шайба | 2 |
| 49 | J271225 | Болт с шайбой | 3 |
| 49A | J901225 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 50 | J271030 | Болт с шайбой | 2 |
| 50A | J901030 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 51 | 4190272 | Зажим | 2 |
| 54 | 0007828 | Жгут проводов | 1 |
| 55 | YA60011293 | Датчик комбине | 1 |
| 55A | YA00012392 | Короб электрический | 1 |
| 55B | YA00004967 | Датчик | 1 |
| 56 | J281025 | Болт с шайбой | 4 |
| 56A | J901025 | Болт | 1 |
| 56B | 4486055 | Шайба | 1 |
| 57 | J222024 | Шайба | 4 |
| 59 | J950024 | Гайка | 4 |
| 60 | 4711634 | Резиновая подушка | 8 |
| 61 | 4711636 | Пластина | 4 |
| 62 | J922408 | Болт | 4 |
| 63 | J271025 | Болт с шайбой | 10 |
| 63A | J901025 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 64 | 4190273 | Зажим | 1 |
| 65 | 4190275 | Зажим | 1 |
| 66 | 4190261 | Зажим | 2 |
| 67 | 4190261 | Зажим | 2 |
| 68 | 4190271 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
