Короб клемма — HITACHI EH5000AC-3-C

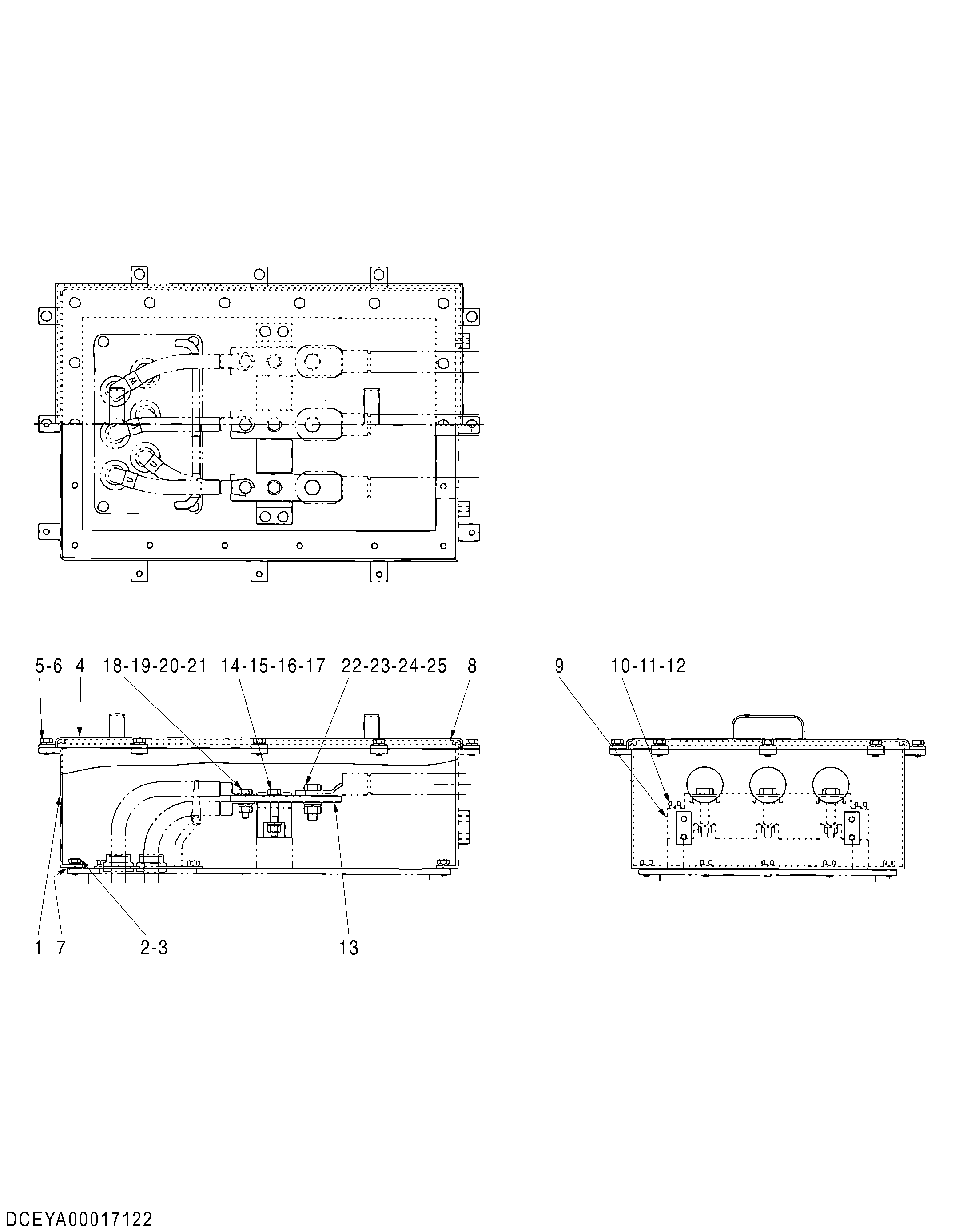

Заводская схема «Короб клемма» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00017122 | Короб клемма | 1 | |
| 1 | YA00023850 | Короб клемма | 1 |
| 2 | J901020 | Болт | 18 |
| 3 | A590910 | Пружинная шайба | 18 |
| 4 | YA00023851 | Короб клемма | 1 |
| 5 | J901020 | Болт | 12 |
| 6 | A590910 | Пружинная шайба | 12 |
| 7 | YA00023848 | Прокладка | 1 |
| 8 | YA00023853 | Прокладка | 1 |
| 9 | YA00023854 | Пластина | 1 |
| 10 | J901070 | Болт | 4 |
| 11 | A590110 | Плоская шайба | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | YA00023855 | Разъём | 3 |
| 14 | J901270 | Болт | 3 |
| 15 | A590112 | Плоская шайба | 6 |
| 16 | A590912 | Пружинная шайба | 3 |
| 17 | J950012 | Гайка | 3 |
| 18 | J901240 | Болт | 3 |
| 19 | A590112 | Плоская шайба | 3 |
| 20 | A590912 | Пружинная шайба | 3 |
| 21 | J950012 | Гайка | 3 |
| 22 | J901650 | Болт | 3 |
| 23 | A590116 | Плоская шайба | 3 |
| 24 | A590916 | Пружинная шайба | 3 |
| 25 | J950016 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
