Аккумулятор трос (1-1) — HITACHI EH5000AC-3-C

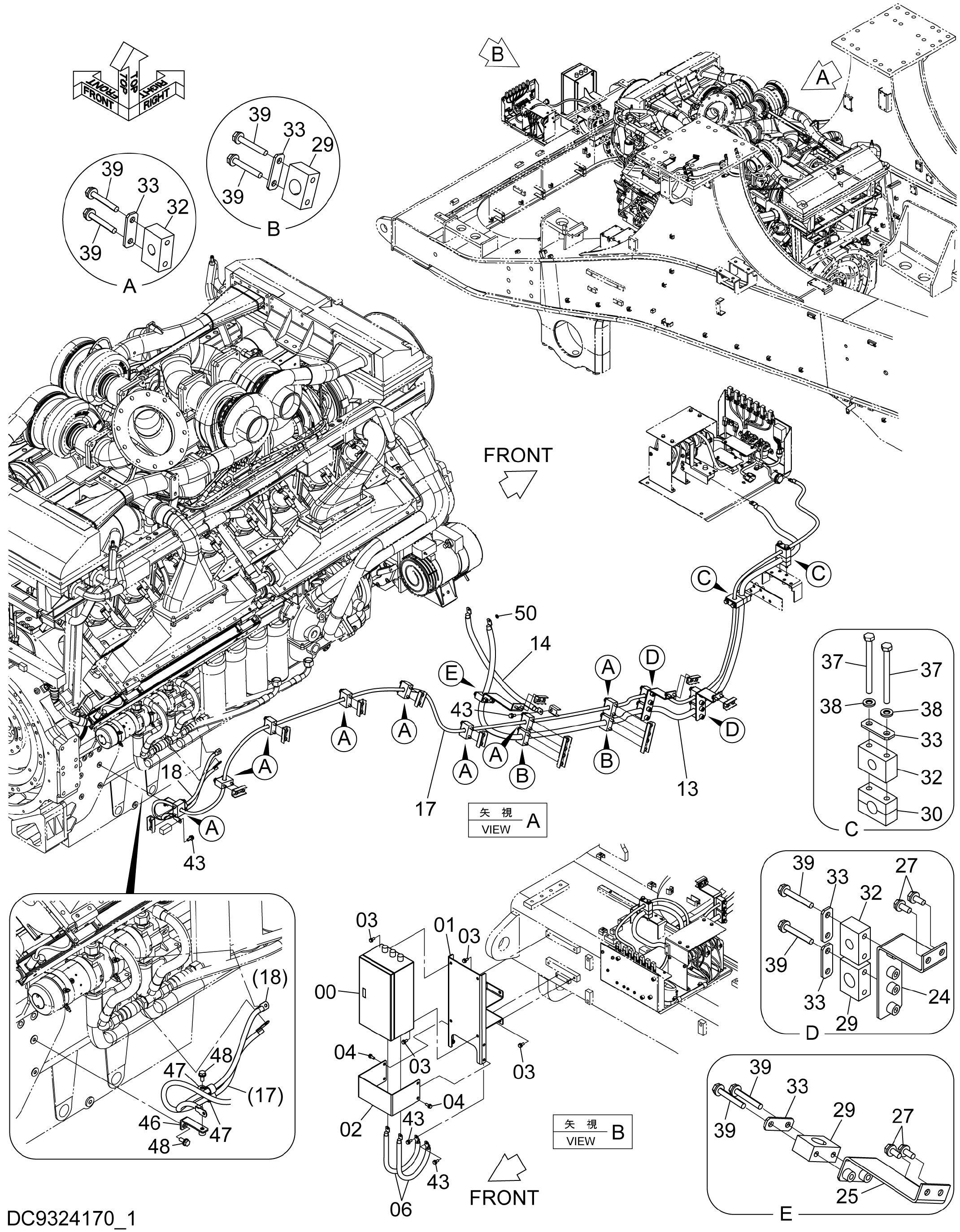

Заводская схема «Аккумулятор трос (1-1)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4431273 | Короб выключатель | 1 |
| 01 | YA40000125 | Кронштейн | 1 |
| 02 | YA40000028 | Крышка | 1 |
| 03 | J271025 | Болт с шайбой | 8 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J271030 | Болт с шайбой | 4 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | YA00010381 | Трос аккумулятор | 2 |
| 13 | YA00010388 | Трос аккумулятор | 1 |
| 14 | 4696237 | Трос батт. | 1 |
| 17 | YA00010387 | Трос аккумулятор | 1 |
| 18 | YA00010385 | Трос аккумулятор | 1 |
| 24 | YA40003339 | Кронштейн | 2 |
| 25 | YA40003340 | Кронштейн | 1 |
| 27 | J271025 | Болт с шайбой | 6 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4454814 | Хомут | 5 |
| 30 | 4454818 | Хомут | 2 |
| 32 | 4454817 | Хомут | 12 |
| 33 | 4454820 | Кронштейн | 17 |
| 37 | J901004 | Болт | 4 |
| 38 | J222010 | Шайба | 4 |
| 39 | J271070 | Болт с шайбой | 30 |
| 39A | J901070 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 43 | J271025 | Болт с шайбой | 4 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 46 | 9768598 | Кронштейн | 1 |
| 47 | 4190277 | Зажим | 2 |
| 48 | J271025 | Болт с шайбой | 2 |
| 48A | J901025 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 50 | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
