Электрооборудование (3-2) — HITACHI EH5000AC-3-C

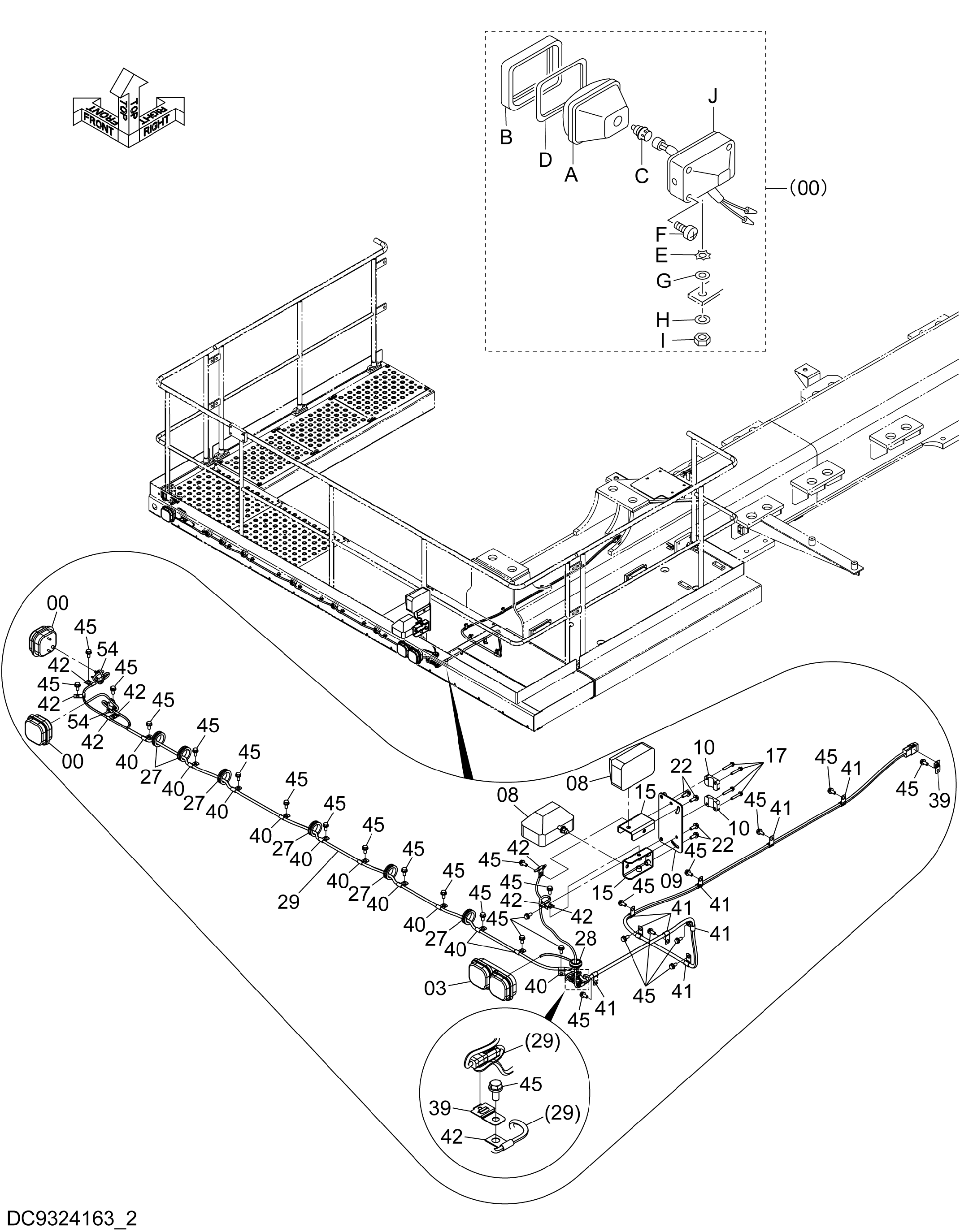

Заводская схема «Электрооборудование (3-2)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00001877 | Фонарь | 2 |
| 03 | YA00001878 | Фонарь | 1 |
| 08 | 4336570 замена: 4326800 | Фара | 2 |
| 08 | 4326800 | Фара | 2 |
| 08A | 4326801 | Ленс блок | 1 |
| 08B | 4326802 | Рама | 1 |
| 08C | 4285648 | Лампа | 1 |
| 08D | 4326803 | Прокладка | 1 |
| 08E | 4307026 | Шайба | 1 |
| 08F | 4307027 | Винт | 4 |
| 08G | A590114 | Плоская шайба | 1 |
| 08H | A590914 | Пружинная шайба | 1 |
| 08I | J952014 | Гайка | 1 |
| 09 | 8121351 | Кронштейн | 1 |
| 10 | 4355757 | Хомут | 2 |
| 15 | 9772230 | Кронштейн | 2 |
| 17 | J260850 | Болт с шайбой | 4 |
| 17A | J900850 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 22 | J271030 | Болт с шайбой | 4 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 27 | 998720 | Резиновая втулка | 6 |
| 28 | 4419949 | Резиновая втулка | 1 |
| 29 | 2059889 | Жгут проводов | 1 |
| 39 | 4448037 | Кронштейн | 2 |
| 40 | 4190261 | Зажим | 11 |
| 41 | 4190275 | Зажим | 9 |
| 42 | 4190271 | Зажим | 8 |
| 45 | J271025 | Болт с шайбой | 28 |
| 45A | J901025 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 54 | 4055311 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
