Каталог запчастей HITACHI
Гидравлический блок — HITACHI EH5000AC-3-C

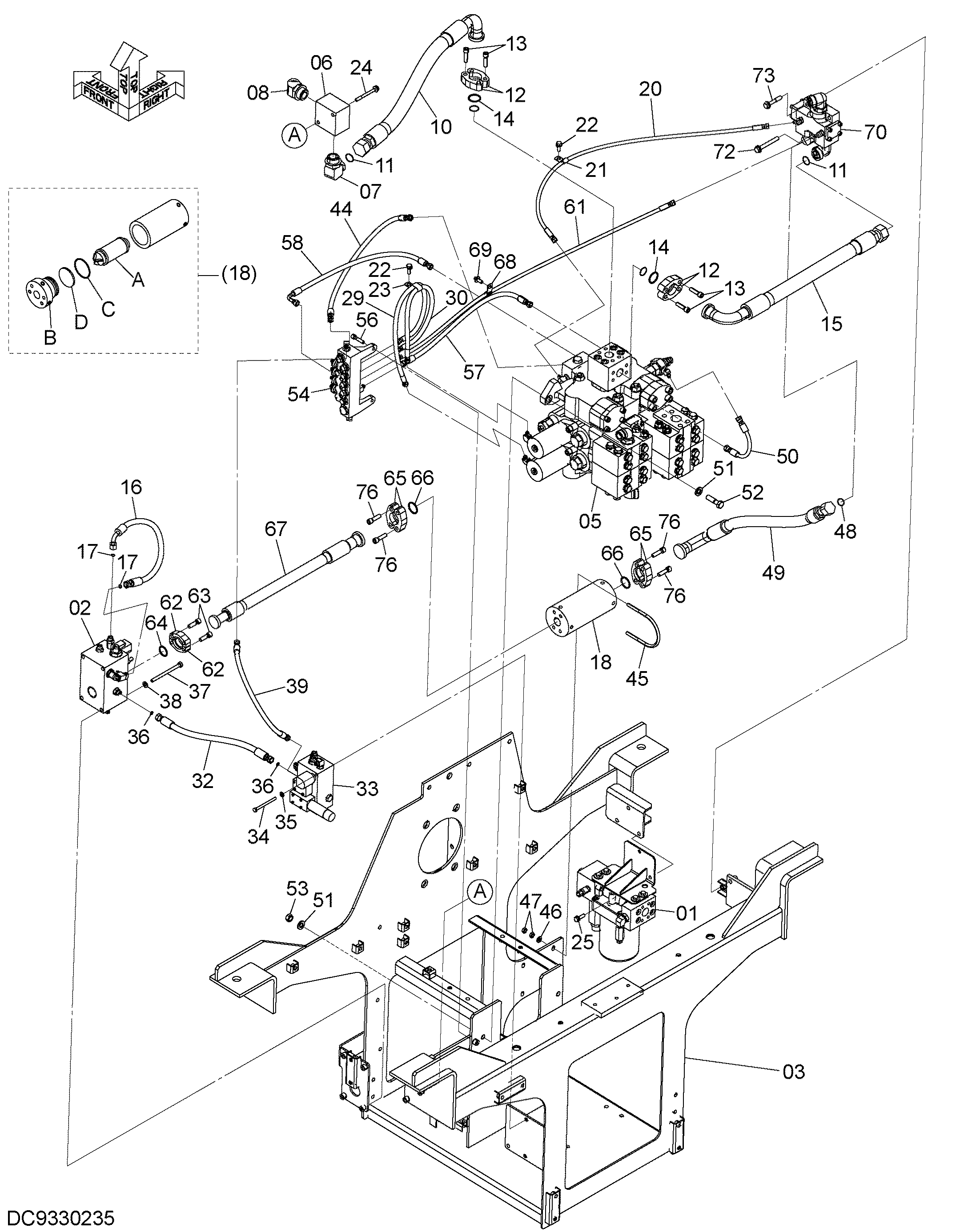

Заводская схема «Гидравлический блок» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9330241 | Масляный фильтр | 1 |
| 02 | 9330239 | В сборе клапан | 1 |
| 03 | YA40000749 | Кронштейн | 1 |
| 05 | 9330236 | Гидрораспределитель | 1 |
| 06 | YA00000429 | Коллектор | 1 |
| 07 | A853300 | Угловой штуцер | 1 |
| 07A | 970860 | Уплотнительное кольцо | 1 |
| 08 | A853200 | Угловой штуцер | 1 |
| 08A | 970860 | Уплотнительное кольцо | 1 |
| 10 | YA00001207 | Шланг | 1 |
| 11 | 4187329 | Уплотнительное кольцо | 2 |
| 12 | 4075853 | Разъёмный фланец | 4 |
| 13 | J781245 | Болт с внутренним шестигранником | 8 |
| 14 | 4508805 | Уплотнительное кольцо | 2 |
| 15 | YA00001208 | Шланг | 1 |
| 16 | 4636671 | Шланг | 1 |
| 17 | 4138928 | Уплотнительное кольцо | 2 |
| 18 | 4458014 | Фильтр | 1 |
| 18A | 4660740 | Фильтрующий элемент | 1 |
| 18B | YA00007054 | Крышка | 1 |
| 18C | YA00007055 | Уплотнительное кольцо | 1 |
| 18D | YA00007056 | Опорное кольцо | 1 |
| 20 | 4269803 | Шланг | 1 |
| 21 | 4190272 | Зажим | 1 |
| 22 | J271030 | Болт с шайбой | 2 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4190282 | Зажим | 1 |
| 24 | J271000 | Болт с шайбой | 2 |
| 24A | J901000 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | J271035 | Болт с шайбой | 3 |
| 25A | J901035 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 29 | 4691109 | Шланг масляный | 1 |
| 30 | 4474674 | Шланг | 1 |
| 32 | 4275501 | Шланг | 1 |
| 33 | 9330238 | В сборе клапан | 1 |
| 34 | J900800 | Болт | 3 |
| 35 | J222008 | Шайба | 3 |
| 36 | 4138928 | Уплотнительное кольцо | 2 |
| 37 | J901008 | Болт | 4 |
| 38 | J222010 | Шайба | 4 |
| 39 | 4269834 | Шланг | 1 |
| 44 | 4269837 | Шланг | 1 |
| 45 | 4461587 | U-образный болт | 2 |
| 46 | J222010 | Шайба | 4 |
| 47 | J950010 | Гайка | 8 |
| 48 | 4187328 | Уплотнительное кольцо | 1 |
| 49 | YA00001209 | Шланг | 1 |
| 50 | 4470875 | Шланг | 1 |
| 51 | J222016 | Шайба | 8 |
| 52 | J921660 | Болт | 4 |
| 53 | J950016 | Гайка | 4 |
| 54 | 9330240 | В сборе клапан | 1 |
| 56 | J781045 | Болт с внутренним шестигранником | 2 |
| 57 | 4269837 | Шланг | 1 |
| 58 | 4259665 | Шланг | 1 |
| 61 | 4249352 | Шланг | 1 |
| 62 | 4085560 | Разъёмный фланец | 2 |
| 63 | J781240 | Болт с внутренним шестигранником | 4 |
| 64 | 966993 | Уплотнительное кольцо | 1 |
| 65 | 4075853 | Разъёмный фланец | 4 |
| 66 | 4508805 | Уплотнительное кольцо | 2 |
| 67 | 4695392 | Шланг | 1 |
| 68 | 4190272 | Зажим | 1 |
| 69 | J271025 | Болт с шайбой | 1 |
| 69A | J901025 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
| 70 | 9330237 | В сборе клапан | 1 |
| 72 | J271200 | Болт с шайбой | 1 |
| 72A | J901200 | Болт | 1 |
| 72B | J222012 | Шайба | 1 |
| 73 | J271270 | Болт с шайбой | 2 |
| 73A | J901270 | Болт | 1 |
| 73B | J222012 | Шайба | 1 |
| 76 | J781245 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
