Пайлоад дисплай — HITACHI EH5000AC-3-C

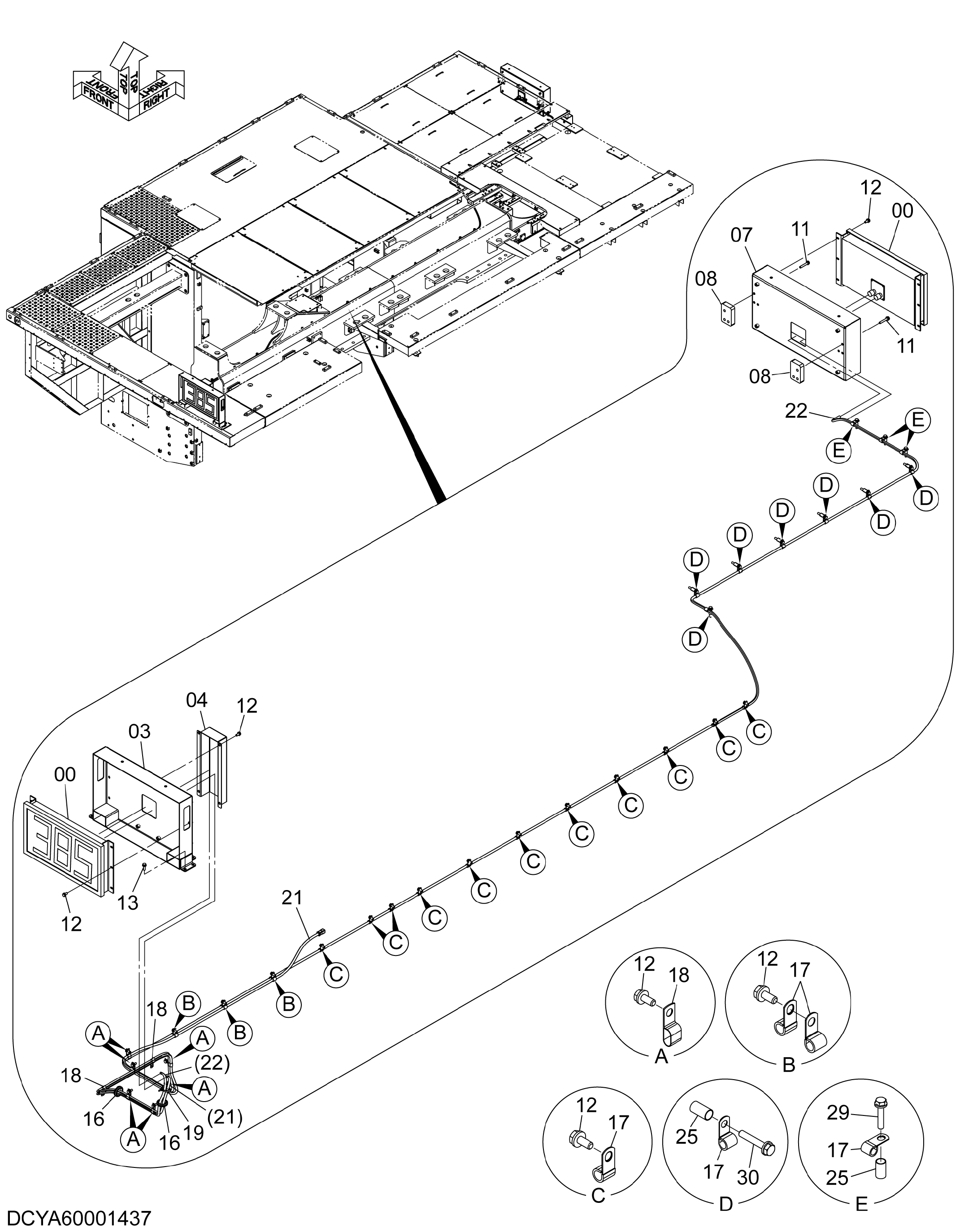

Заводская схема «Пайлоад дисплай» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4708105 | Дисплай | 2 |
| 03 | 7058940 | Крышка | 1 |
| 04 | 3119008 | Крышка | 1 |
| 07 | 8122094 | Крышка | 1 |
| 08 | YA00001625 | Пластина | 2 |
| 11 | J271065 | Болт с шайбой | 6 |
| 11A | J901065 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J271025 | Болт с шайбой | 34 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J271035 | Болт с шайбой | 8 |
| 13A | J901035 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 16 | 998720 | Резиновая втулка | 2 |
| 17 | 4190275 | Зажим | 27 |
| 18 | 4190292 | Зажим | 8 |
| 19 | 4055311 | Ленточный зажим | 1 |
| 21 | YA00007559 | Жгут проводов | 1 |
| 22 | YA00007560 | Жгут проводов | 1 |
| 25 | 4382432 | Проставка | 10 |
| 29 | J271055 | Болт с шайбой | 3 |
| 29A | J901055 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J271060 | Болт с шайбой | 7 |
| 30A | J901060 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
