Статор — HITACHI EH5000AC-3-C

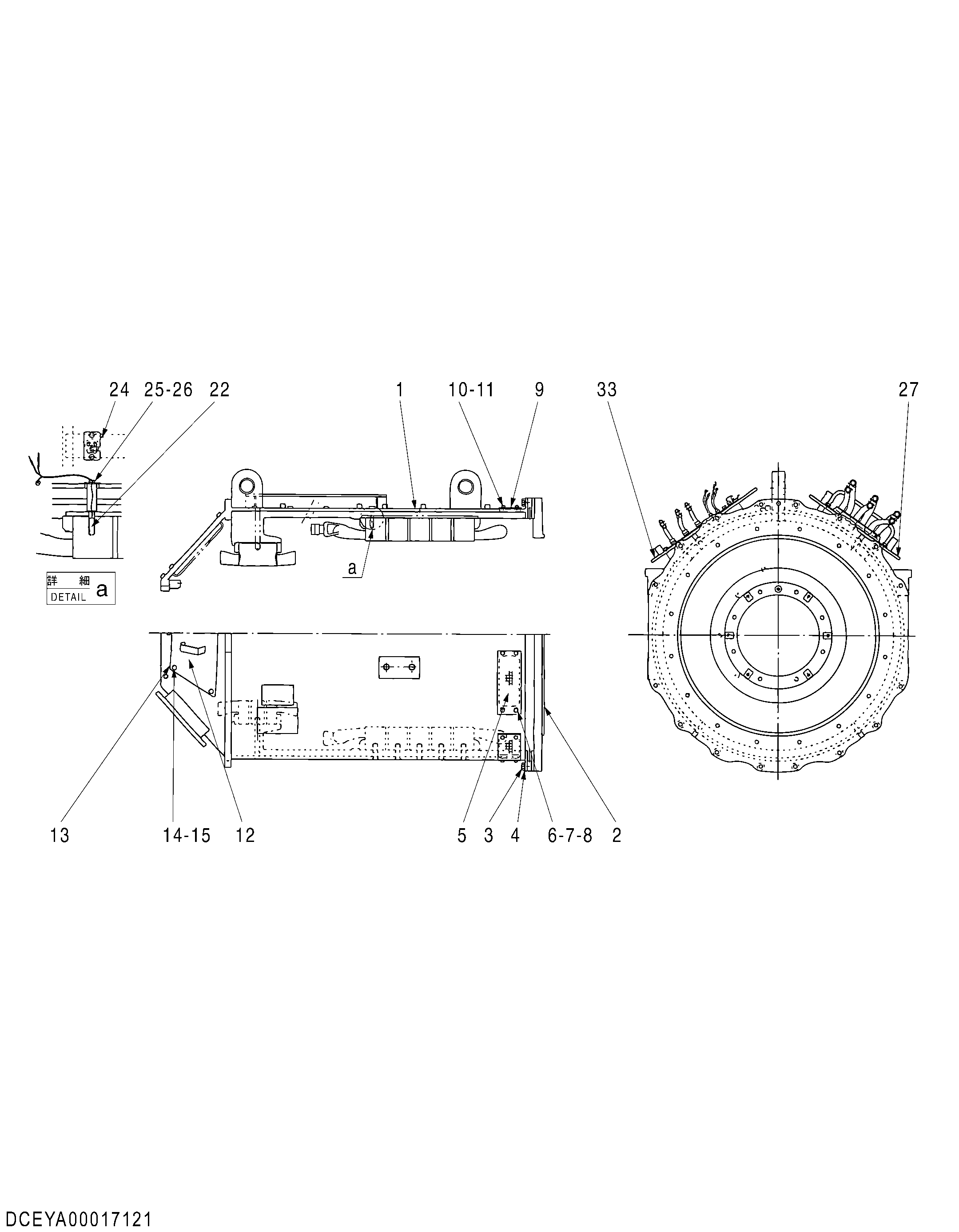

Заводская схема «Статор» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00017121 | Статор | 1 | |
| 1 | YA00007888 | Рама | 1 |
| 2 | 4719102 | Фланец | 1 |
| 3 | J921665 | Болт | 16 |
| 4 | J222016 | Шайба | 16 |
| 5 | 4688901 | Сетка | 4 |
| 6 | J900816 | Болт | 16 |
| 7 | A590108 | Плоская шайба | 16 |
| 8 | A590908 | Пружинная шайба | 16 |
| 9 | 4688902 | Крышка | 4 |
| 10 | J900816 | Болт | 16 |
| 11 | A590908 | Пружинная шайба | 16 |
| 12 | YA00023845 | Крышка | 2 |
| 13 | YA00023846 | Манжета | 2 |
| 14 | J901025 | Болт | 3 |
| 15 | A590910 | Пружинная шайба | 3 |
| 22 | 4688903 | Датчик термостатический | 1 |
| 24 | YA00023847 | Держатель | 1 |
| 25 | J900612 | Болт | 2 |
| 26 | A590906 | Пружинная шайба | 2 |
| 27 | YA00023848 | Прокладка | 1 |
| 33 | YA00023849 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
