Быстрый заправка трубопроводы — HITACHI EH5000AC-3-C

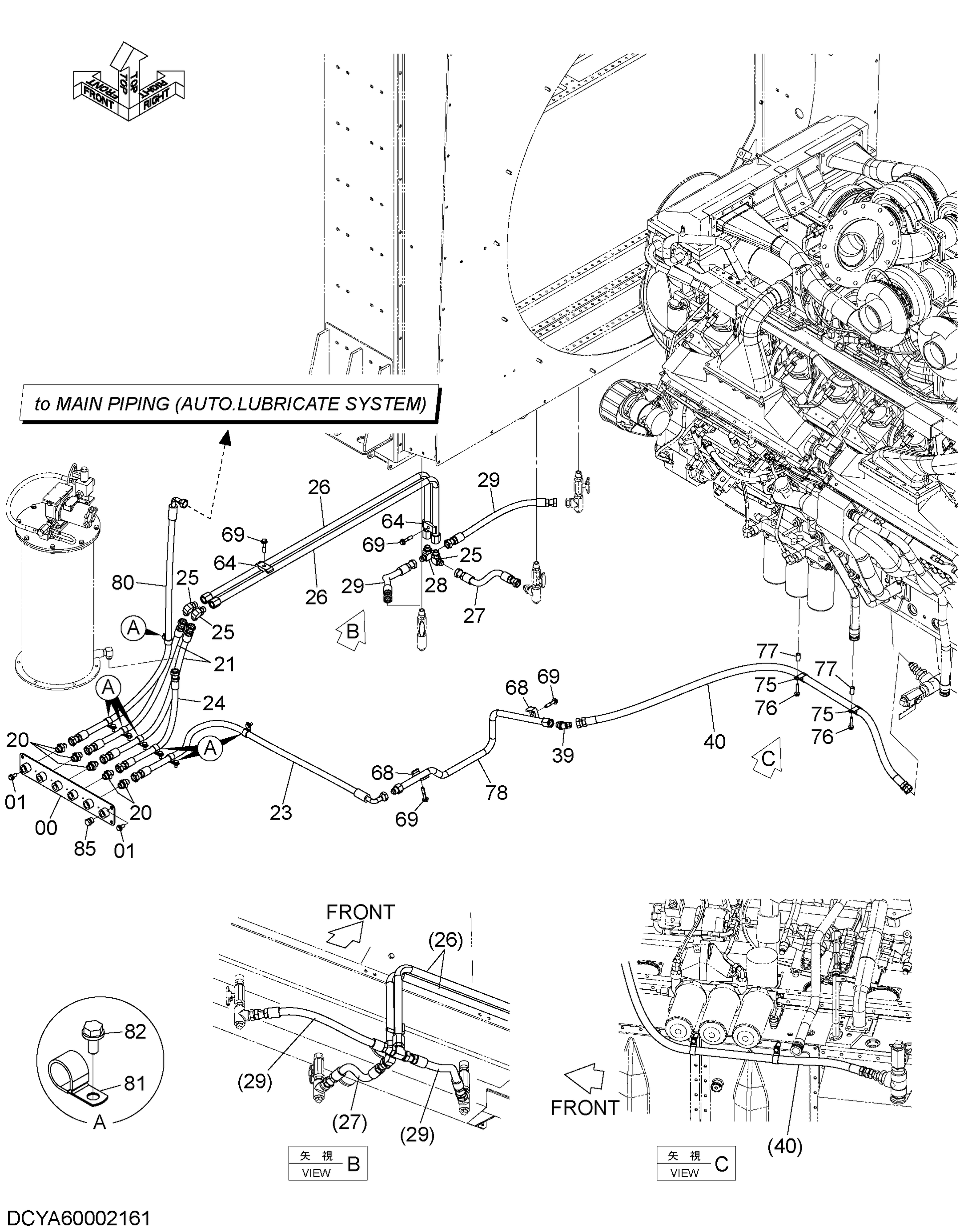

Заводская схема «Быстрый заправка трубопроводы» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40000030 | Панель | 1 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 20 | A852166 | Адаптер | 5 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | YA00003197 | Шланг | 2 |
| 23 | YA00003198 | Шланг | 1 |
| 24 | YA00003199 | Шланг | 1 |
| 25 | A852366 | Угловой штуцер | 3 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | YA40002109 | Трубка | 2 |
| 27 | 4684505 | Шланг | 1 |
| 28 | A852566 | Тройник | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4364239 | Шланг | 2 |
| 39 | A852266 | Угловой штуцер | 1 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 4705648 | Шланг | 1 |
| 64 | 4189859 | Хомут трубки | 2 |
| 68 | 4190126 | Хомут трубки | 2 |
| 69 | J271260 | Болт с шайбой | 4 |
| 69A | J901260 | Болт | 1 |
| 69B | J222012 | Шайба | 1 |
| 75 | 4190264 | Зажим | 2 |
| 76 | J271055 | Болт с шайбой | 2 |
| 76A | J901055 | Болт | 1 |
| 76B | J222010 | Шайба | 1 |
| 77 | 4382432 | Проставка | 2 |
| 78 | YA40002110 | Трубка | 1 |
| 80 | 4348477 | Шланг | 1 |
| 81 | 4192035 | Зажим | 7 |
| 82 | J271025 | Болт с шайбой | 7 |
| 82A | J901025 | Болт | 1 |
| 82B | J222010 | Шайба | 1 |
| 85 | 4505388 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
