Воздушный впускной трубопроводы — HITACHI EH5000AC-3-C

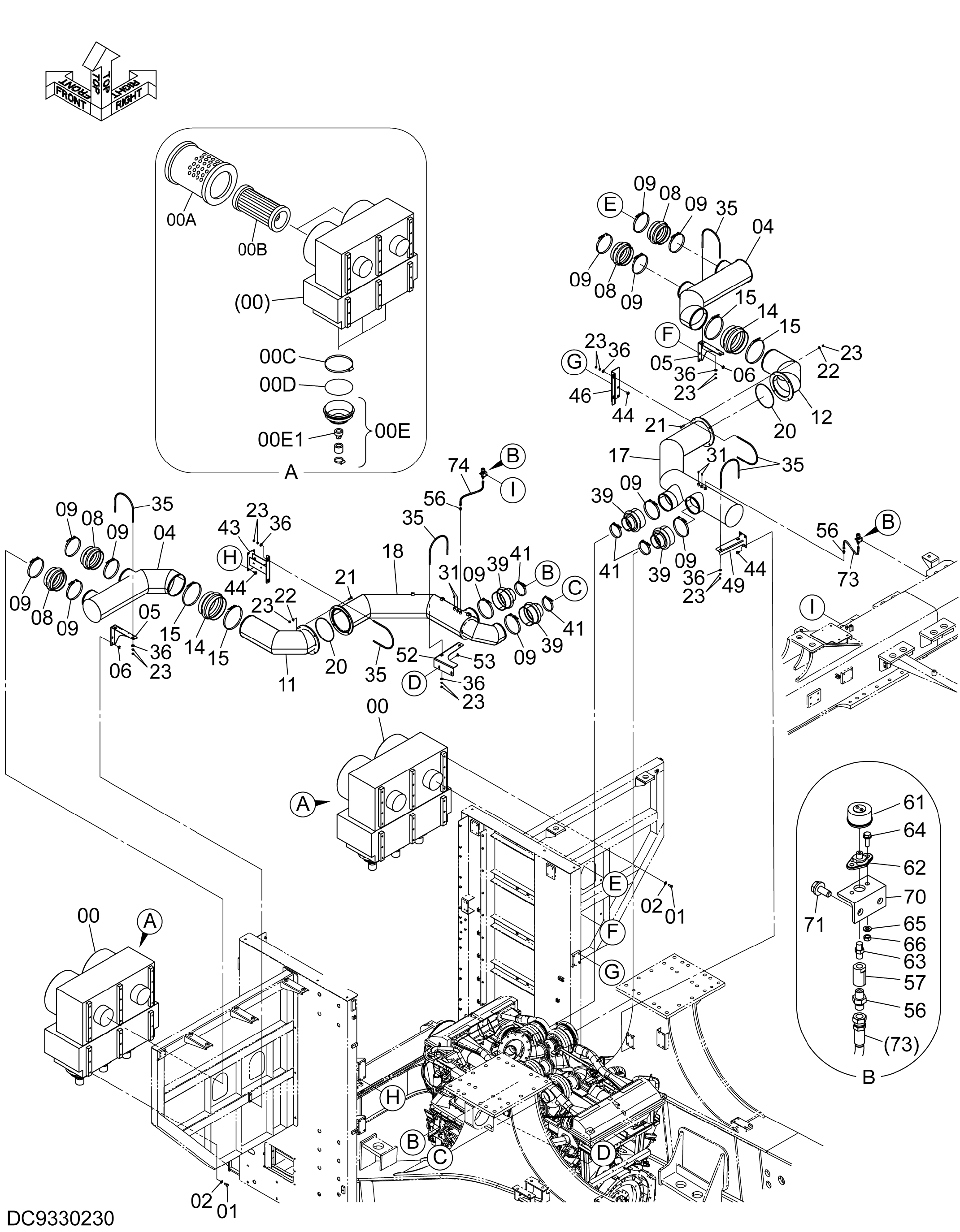

Заводская схема «Воздушный впускной трубопроводы» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4723588 | Фильтр воздушный | 2 |
| 00A | 4331923 | Элемент | 2 |
| 00B | 4331920 | Элемент | 2 |
| 00C | YA00001362 | Хомут | 3 |
| 00D | YA00001361 | Прокладка | 3 |
| 00E | YA00001316 | Пылезащитный колпачок | 3 |
| 00E1 | YA00001315 | Клапан | 1 |
| 01 | 4305422 | Болт | 18 |
| 02 | J222016 | Шайба | 18 |
| 04 | YA40001146 | Трубка | 2 |
| 05 | YA40001172 | Кронштейн | 2 |
| 06 | J281025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 08 | 4348920 | Резиновый шланг | 4 |
| 09 | 4282501 | Хомут шланга | 12 |
| 11 | YA40001147 | Трубка | 1 |
| 12 | YA40001148 | Трубка | 1 |
| 14 | YA00001510 | Резиновый шланг | 2 |
| 15 | 4653370 | Хомут шланга | 4 |
| 17 | YA40001149 | Трубка | 1 |
| 18 | YA40001150 | Трубка | 1 |
| 20 | A810270 | Уплотнительное кольцо | 2 |
| 21 | J271250 | Болт с шайбой | 8 |
| 21A | J901250 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | J222012 | Шайба | 8 |
| 23 | J950012 | Гайка | 32 |
| 31 | 94-2022 | Пробка | 4 |
| 35 | 4638991 | U-образный болт | 6 |
| 36 | 449490 | Плоская шайба | 12 |
| 39 | YA00001511 | Резиновый шланг | 4 |
| 41 | 4282494 | Хомут шланга | 4 |
| 43 | 8116008 | Кронштейн | 1 |
| 44 | J281230 | Болт с шайбой | 12 |
| 44A | J901230 | Болт | 1 |
| 44B | 4249324 | Шайба | 1 |
| 46 | YA00001616 | Кронштейн | 1 |
| 49 | YA40001191 | Кронштейн | 1 |
| 52 | YA00001652 | Кронштейн | 1 |
| 53 | J281225 | Болт с шайбой | 2 |
| 53A | J901225 | Болт | 1 |
| 53B | 4249324 | Шайба | 1 |
| 56 | 94-1301 | Адаптер | 4 |
| 57 | 4060162 | Адаптер | 2 |
| 61 | 4419601 | Индикатор | 2 |
| 62 | 4205425 | Фланец | 2 |
| 63 | 4255811 | Адаптер | 2 |
| 64 | J260620 | Болт с шайбой | 4 |
| 64A | J900620 | Болт | 1 |
| 64B | A590106 | Плоская шайба | 1 |
| 65 | A590106 | Плоская шайба | 4 |
| 66 | M500605 | Гайка | 4 |
| 70 | 4192813 | Кронштейн | 2 |
| 71 | J271025 | Болт с шайбой | 4 |
| 71A | J901025 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
| 73 | 4482975 | Шланг | 1 |
| 74 | 4484672 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
