Зеркало — HITACHI EH5000AC-3-C

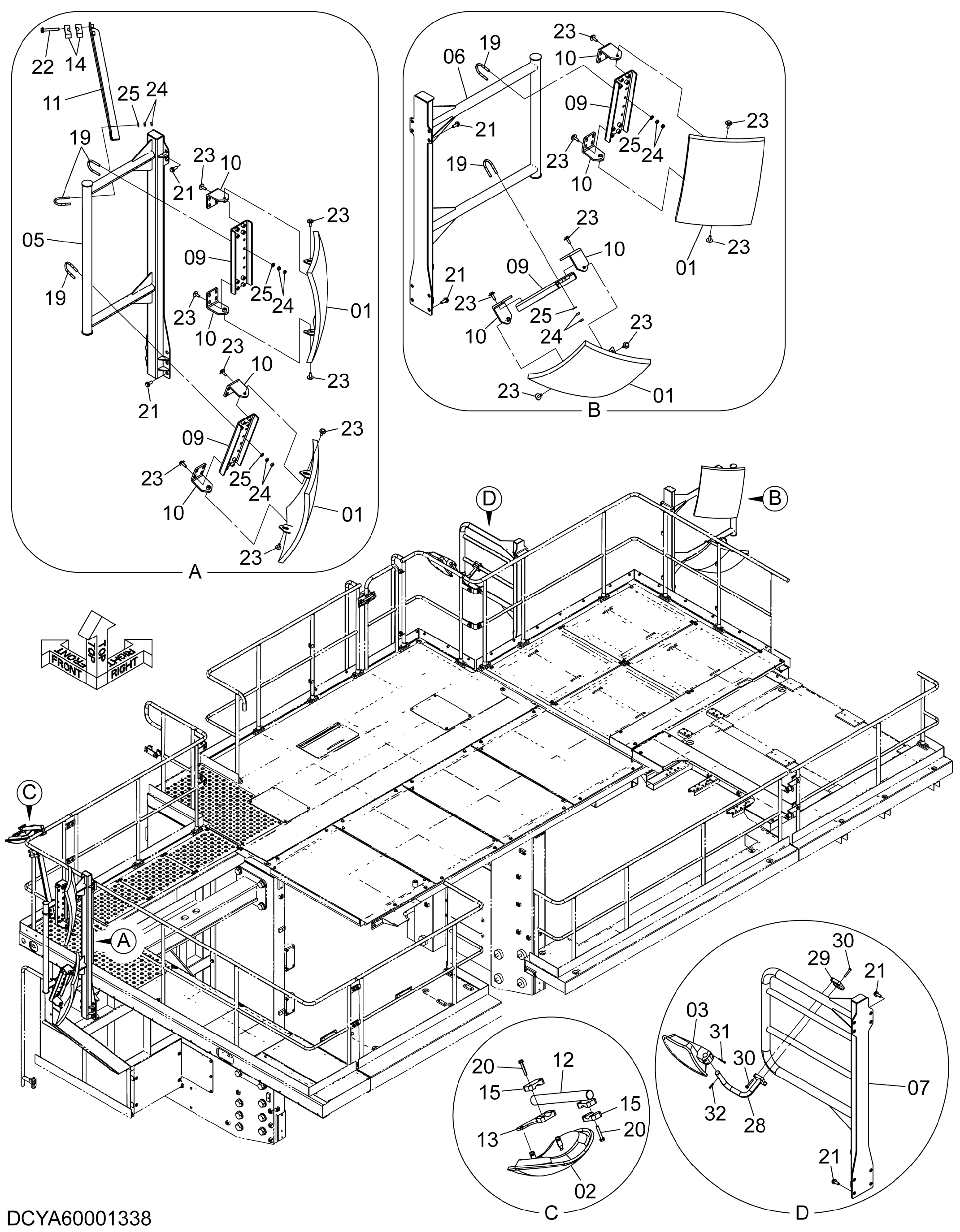

Заводская схема «Зеркало» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4682896 | Зеркало | 4 |
| 02 | YA00011629 | Зеркало | 1 |
| 03 | 4418912 | Зеркало | 1 |
| 03A | 4653315 | Втулка | 1 |
| 05 | YA40001205 | Стойка | 1 |
| 06 | YA40001206 | Стойка | 1 |
| 07 | YA40010359 | Стойка | 1 |
| 09 | YA40012840 | Кронштейн | 4 |
| 10 | YA40011482 | Кронштейн | 8 |
| 11 | YA40001398 | Стойка | 1 |
| 12 | 8119263 | Стойка | 1 |
| 13 | YA40007710 | Стойка | 1 |
| 14 | 4334363 | Хомут трубки | 2 |
| 15 | 4355757 | Хомут | 2 |
| 19 | 4178141 | U-образный болт | 9 |
| 20 | J260850 | Болт с шайбой | 4 |
| 20A | J900850 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | J271235 | Болт с шайбой | 26 |
| 21A | J901235 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | J271290 | Болт с шайбой | 2 |
| 22A | J901290 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | J281035 | Болт с шайбой | 40 |
| 23A | J901035 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 24 | J950010 | Гайка | 36 |
| 25 | J222010 | Шайба | 18 |
| 28 | YA40011467 | Стойка | 1 |
| 29 | 4376895 | Хомут | 1 |
| 30 | J260850 | Болт с шайбой | 4 |
| 30A | J900850 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | J780545 | Болт с внутренним шестигранником | 4 |
| 32 | 4144018 | Пружинный штифт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
