Проводка (2) — HITACHI EH5000AC-3-C

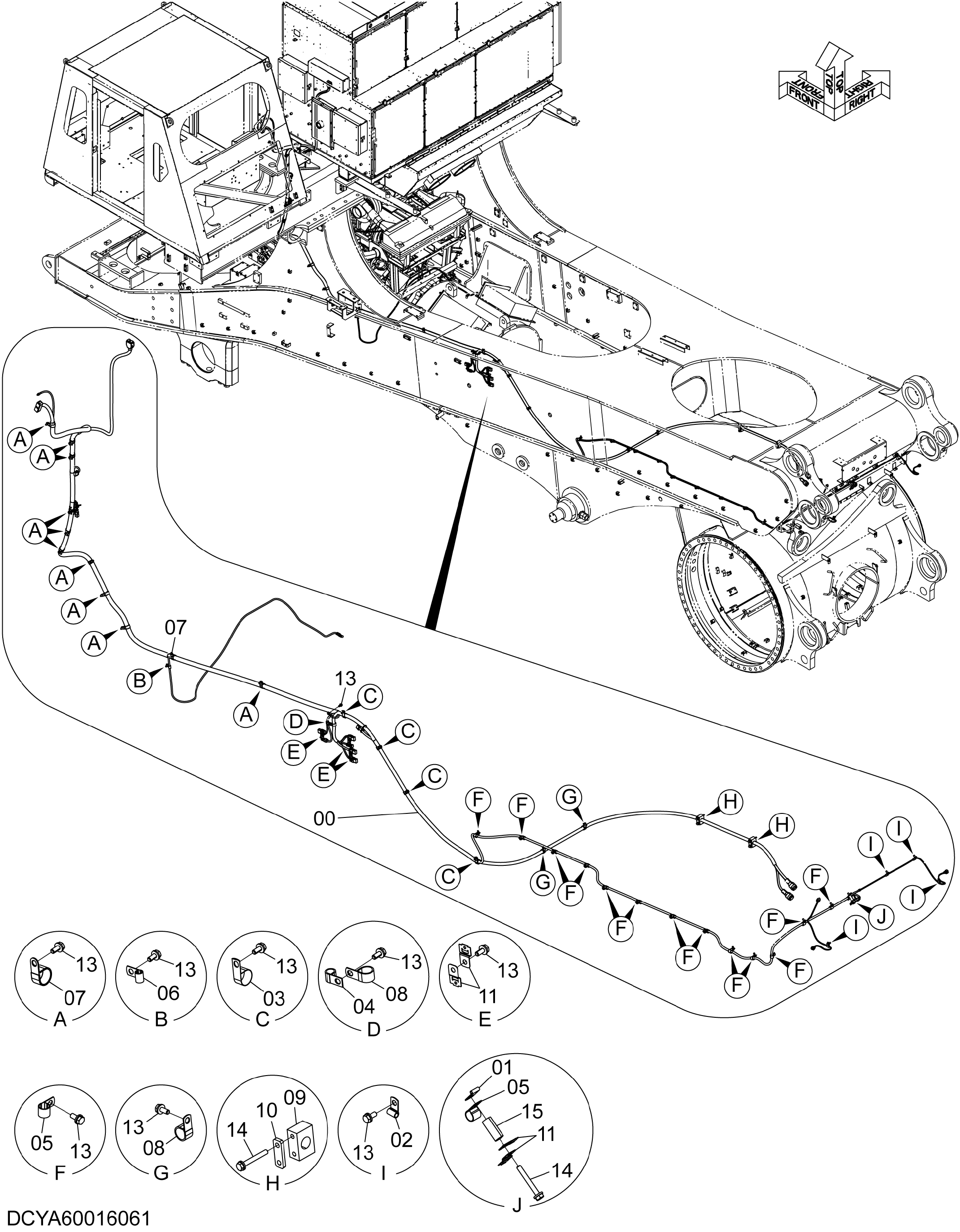

Заводская схема «Проводка (2)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0007830 | Жгут проводов | 1 |
| 01 | 4190276 | Зажим | 1 |
| 02 | 4190261 | Зажим | 4 |
| 03 | 4190264 | Зажим | 4 |
| 04 | 4190273 | Зажим | 1 |
| 05 | 4190274 | Зажим | 14 |
| 06 | 4190275 | Зажим | 1 |
| 07 | 4190291 | Зажим | 11 |
| 08 | 4192035 | Зажим | 3 |
| 09 | 4454814 | Хомут | 2 |
| 10 | 4650315 | Кронштейн | 2 |
| 11 | 4448037 | Кронштейн | 8 |
| 13 | J271025 | Болт с шайбой | 39 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J271080 | Болт с шайбой | 5 |
| 14A | J901080 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4304539 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
