Трубопроводы системы смазки (тормоз) — HITACHI EH5000AC-3-C

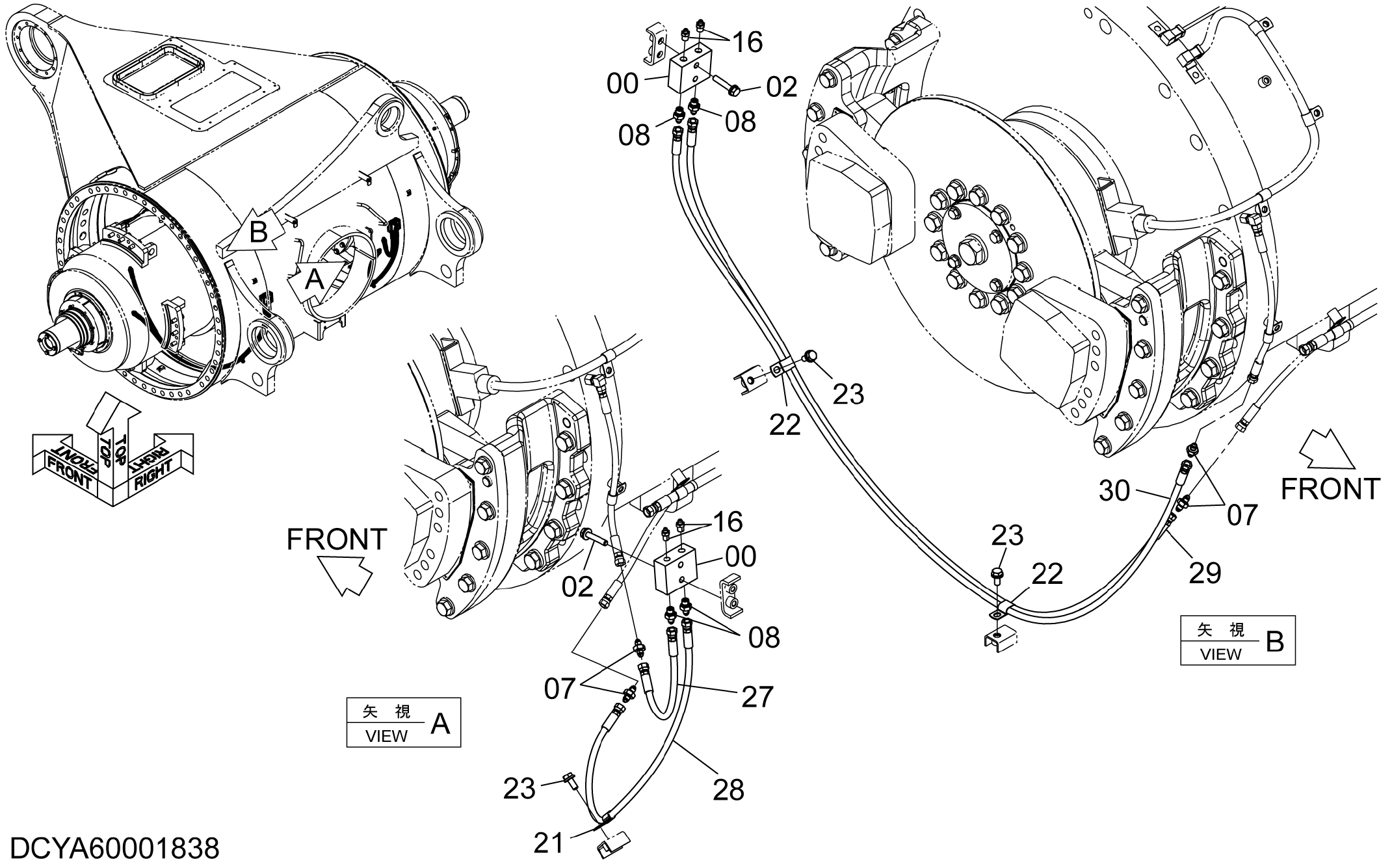

Заводская схема «Трубопроводы системы смазки (тормоз)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3106716 | Коллектор | 2 |
| 02 | J271055 | Болт с шайбой | 4 |
| 02A | J901055 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 07 | 4320056 | Адаптер | 4 |
| 08 | A852122 | Адаптер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 16 | J75482 | Пресс-маслёнка | 4 |
| 21 | 4190272 | Зажим | 1 |
| 22 | 4208479 | Зажим | 2 |
| 23 | J271025 | Болт с шайбой | 3 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 27 | 4674828 | Шланг | 1 |
| 28 | 4657631 | Шланг | 1 |
| 29 | 4298736 | Шланг | 1 |
| 30 | 4252802 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
