Тормозной клапан — HITACHI EH5000AC-3-C

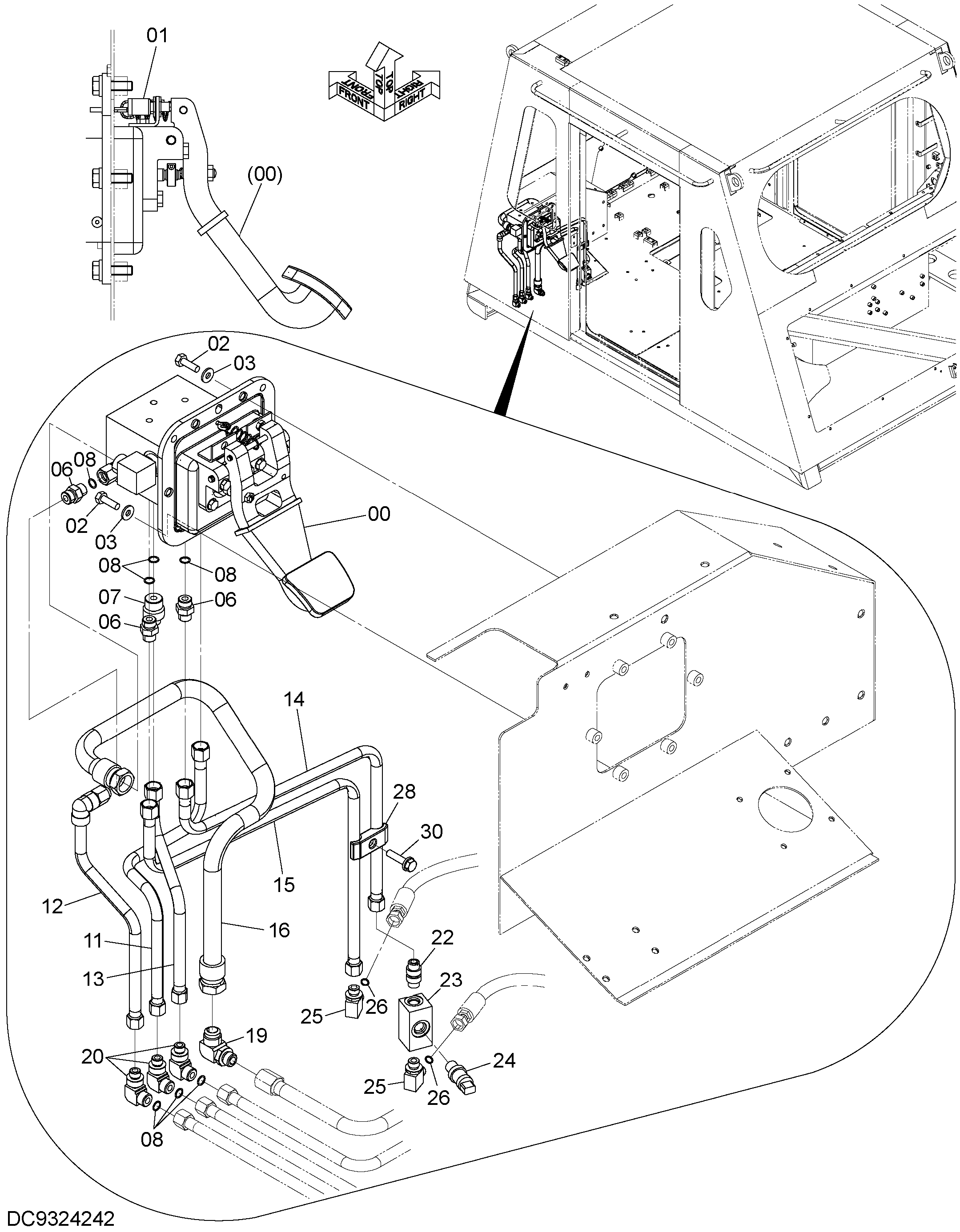

Заводская схема «Тормозной клапан» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4678792 | Тормозной клапан | 1 |
| 01 | 4675885 | Выключатель микро | 1 |
| 02 | J921035 | Болт | 6 |
| 03 | J222010 | Шайба | 6 |
| 06 | 4187187 | Адаптер | 3 |
| 06A | U10778U | Уплотнительное кольцо | 1 |
| 07 | 4215579 | Адаптер | 1 |
| 07A | U12547U | Уплотнительное кольцо | 1 |
| 08 | 4138938 | Уплотнительное кольцо | 7 |
| 11 | 8105042 | Трубка | 1 |
| 12 | 8114899 | Трубка | 1 |
| 13 | 8105048 | Трубка | 1 |
| 14 | 8105053 | Трубка | 1 |
| 15 | 8114900 | Трубка | 1 |
| 16 | 8112345 | Трубка | 1 |
| 19 | 4190246 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4202112 | Угловой штуцер | 3 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4198472 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 2 |
| 23 | 4665911 | Коллектор | 1 |
| 24 | 4436271 | Датчик давления | 1 |
| 24A | 4365826 | Уплотнительное кольцо | 1 |
| 25 | 4198795 | Угловой штуцер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4138928 | Уплотнительное кольцо | 2 |
| 28 | 4189858 | Хомут трубки | 1 |
| 30 | J271045 | Болт с шайбой | 1 |
| 30A | J901045 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
