Выпускной трубопроводы — HITACHI EH5000AC-3-C

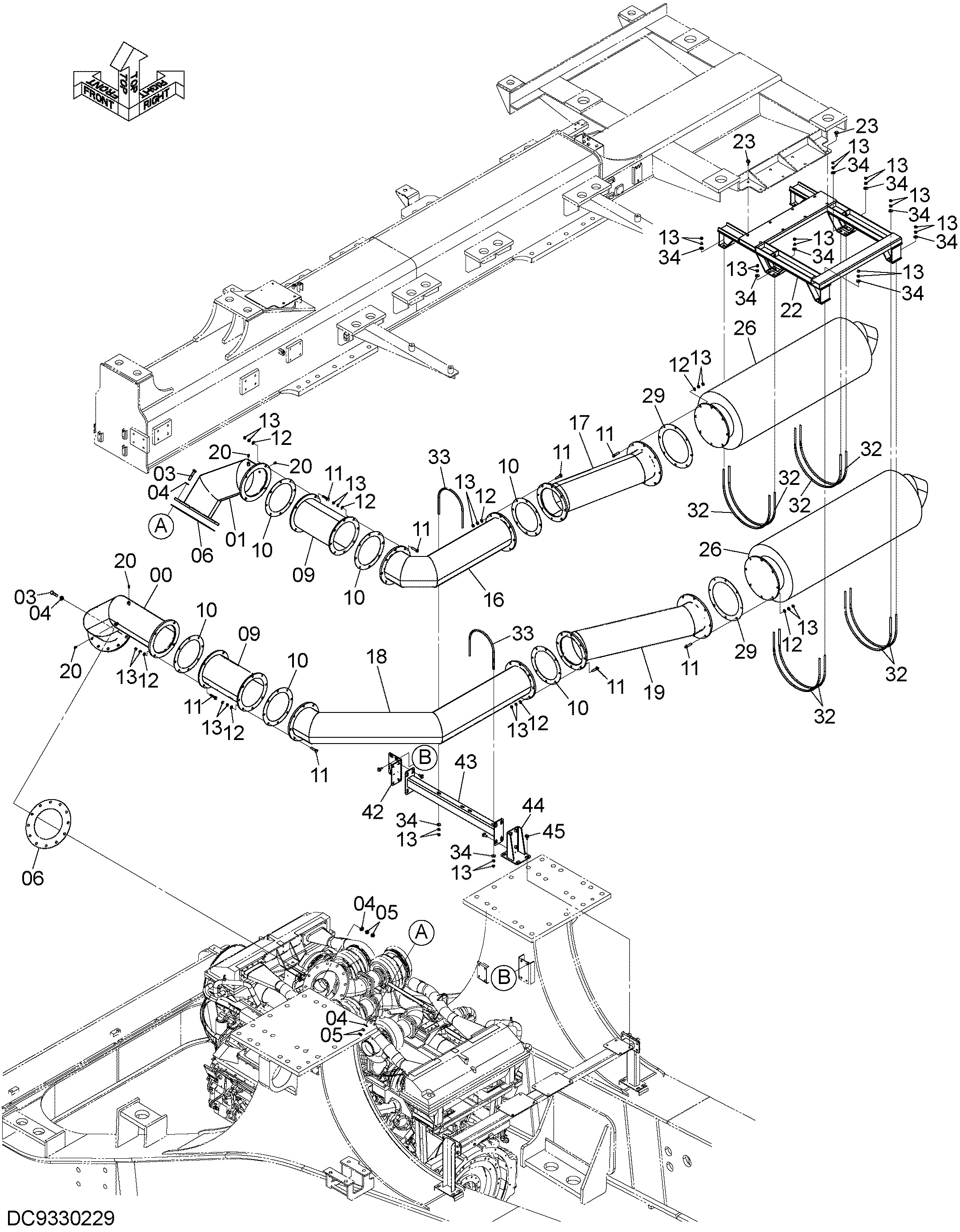

Заводская схема «Выпускной трубопроводы» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40001079 | Трубка | 1 |
| 01 | YA40001080 | Трубка | 1 |
| 03 | J901680 | Болт | 24 |
| 04 | J222016 | Шайба | 48 |
| 05 | J950016 | Гайка | 48 |
| 06 | 4731439 | Прокладка | 2 |
| 09 | 4639711 | Трубка | 2 |
| 10 | 4638994 | Прокладка | 6 |
| 11 | J271260 | Болт с шайбой | 56 |
| 11A | J901260 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J222012 | Шайба | 56 |
| 13 | J950012 | Гайка | 152 |
| 16 | YA40001082 | Трубка | 1 |
| 17 | YA40004482 | Трубка | 1 |
| 18 | YA40001081 | Трубка | 1 |
| 19 | YA40004481 | Трубка | 1 |
| 20 | 94-2022 | Пробка | 4 |
| 22 | YA40004216 | Кронштейн | 1 |
| 23 | J281235 | Болт с шайбой | 20 |
| 23A | J901235 | Болт | 1 |
| 23B | 4249324 | Шайба | 1 |
| 26 | 4697920 | Глушитель выпускной | 2 |
| 29 | 4683468 | Прокладка | 2 |
| 32 | 4441693 | U-образный болт | 8 |
| 33 | 4638991 | U-образный болт | 2 |
| 34 | 449490 | Плоская шайба | 20 |
| 42 | YA40001326 | Кронштейн | 1 |
| 43 | YA40001327 | Кронштейн | 1 |
| 44 | YA40001328 | Кронштейн | 1 |
| 45 | J281030 | Болт с шайбой | 4 |
| 45A | J901030 | Болт | 1 |
| 45B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
