Прнетарй трубопроводы — HITACHI EH5000AC-3-C

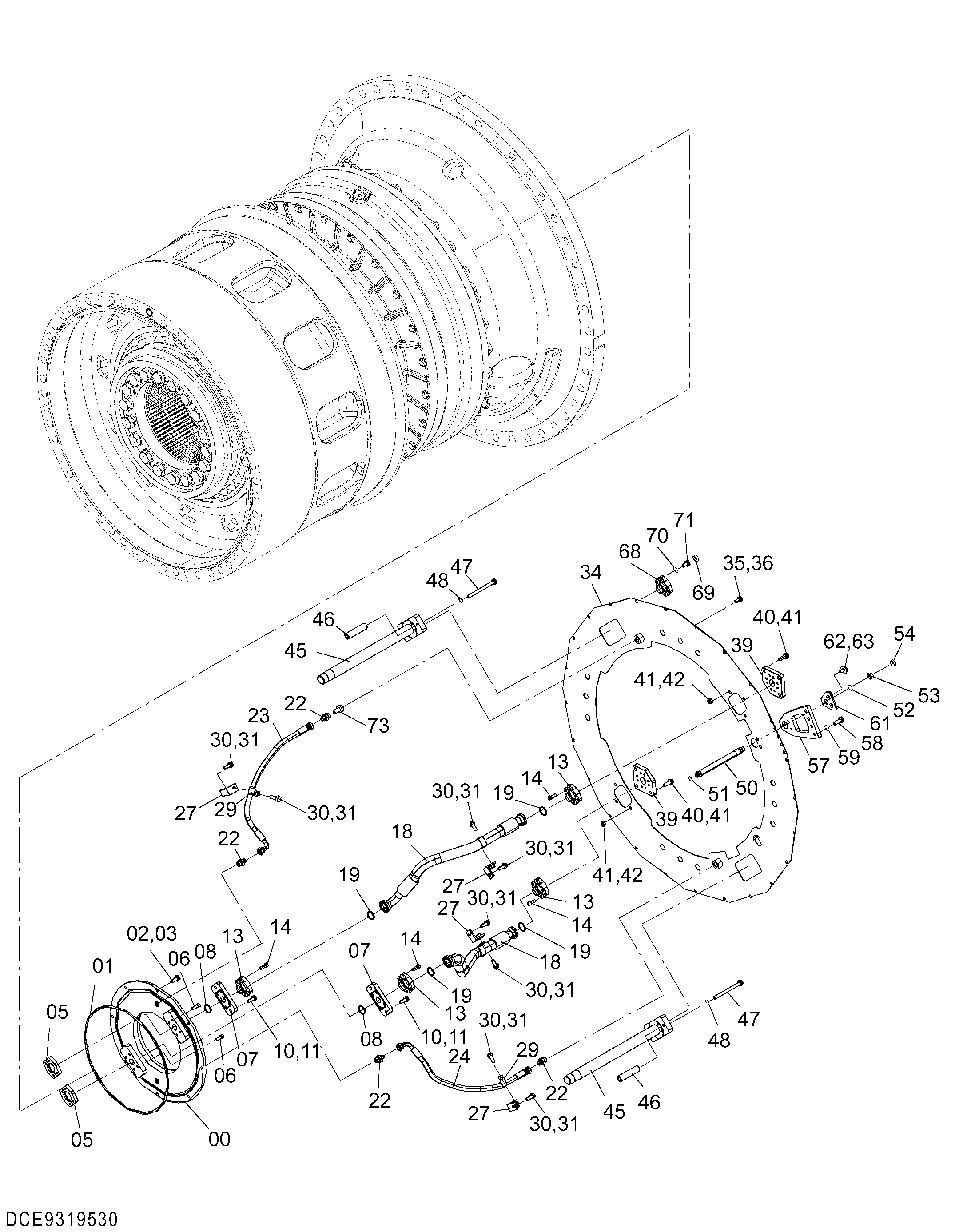

Заводская схема «Прнетарй трубопроводы» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9319530 | Пипинг-ассемблй | 1 | |
| 00 | 6028537 | Пластина | 1 |
| 01 | 4723663 | Уплотнительное кольцо | 1 |
| 02 | J781030 | Болт с внутренним шестигранником | 12 |
| 03 | A590110 | Плоская шайба | 12 |
| 05 | 4695129 | Разъёмный фланец | 4 |
| 06 | J781030 | Болт с внутренним шестигранником | 8 |
| 07 | 3114362 | Пластина | 2 |
| 08 | 4153533 | Уплотнительное кольцо | 2 |
| 10 | J921235 | Болт | 4 |
| 11 | A590112 | Плоская шайба | 4 |
| 13 | 4024049 | Разъёмный фланец | 8 |
| 14 | J781030 | Болт с внутренним шестигранником | 16 |
| 18 | 4691485 | Шланг | 2 |
| 19 | 4292383 | Уплотнительное кольцо | 4 |
| 22 | 4210361 | Адаптер | 4 |
| 23 | 4695127 | Шланг | 1 |
| 24 | 4695128 | Шланг | 1 |
| 27 | 9764638 | Кронштейн | 2 |
| 29 | 4190277 | Зажим | 2 |
| 30 | J921230 | Болт | 4 |
| 31 | A590112 | Плоская шайба | 4 |
| 34 | YB40000010 | Крышка | 1 |
| 35 | J921225 | Болт | 24 |
| 36 | J222012 | Шайба | 24 |
| 39 | 4692731 | Пластина | 2 |
| 40 | J921240 | Болт | 6 |
| 41 | A590112 | Плоская шайба | 12 |
| 42 | J950012 | Гайка | 6 |
| 45 | 8123711 | Трубка | 2 |
| 46 | 4689656 | Проставка | 4 |
| 47 | J901210 | Болт | 4 |
| 48 | A590112 | Плоская шайба | 4 |
| 50 | 8116010 | Трубка | 1 |
| 51 | 4153095 | Уплотнительное кольцо | 1 |
| 52 | YB00001629 | Уплотнительное кольцо | 1 |
| 53 | 4187174 | Гайка унион | 1 |
| 54 | 4649375 | Колпачок | 1 |
| 57 | 3120430 | Кронштейн | 1 |
| 58 | J921240 | Болт | 4 |
| 59 | A590112 | Плоская шайба | 4 |
| 61 | 4692719 | Пластина | 1 |
| 62 | J921025 | Болт | 2 |
| 63 | J217083 | Шайба | 2 |
| 68 | 4024049 | Разъёмный фланец | 8 |
| 69 | 4692645 | Крышка | 4 |
| 70 | 4292383 | Уплотнительное кольцо | 4 |
| 71 | J781030 | Болт с внутренним шестигранником | 16 |
| 73 | A885004 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
