Поручень (1-1) — HITACHI EH5000AC-3-C

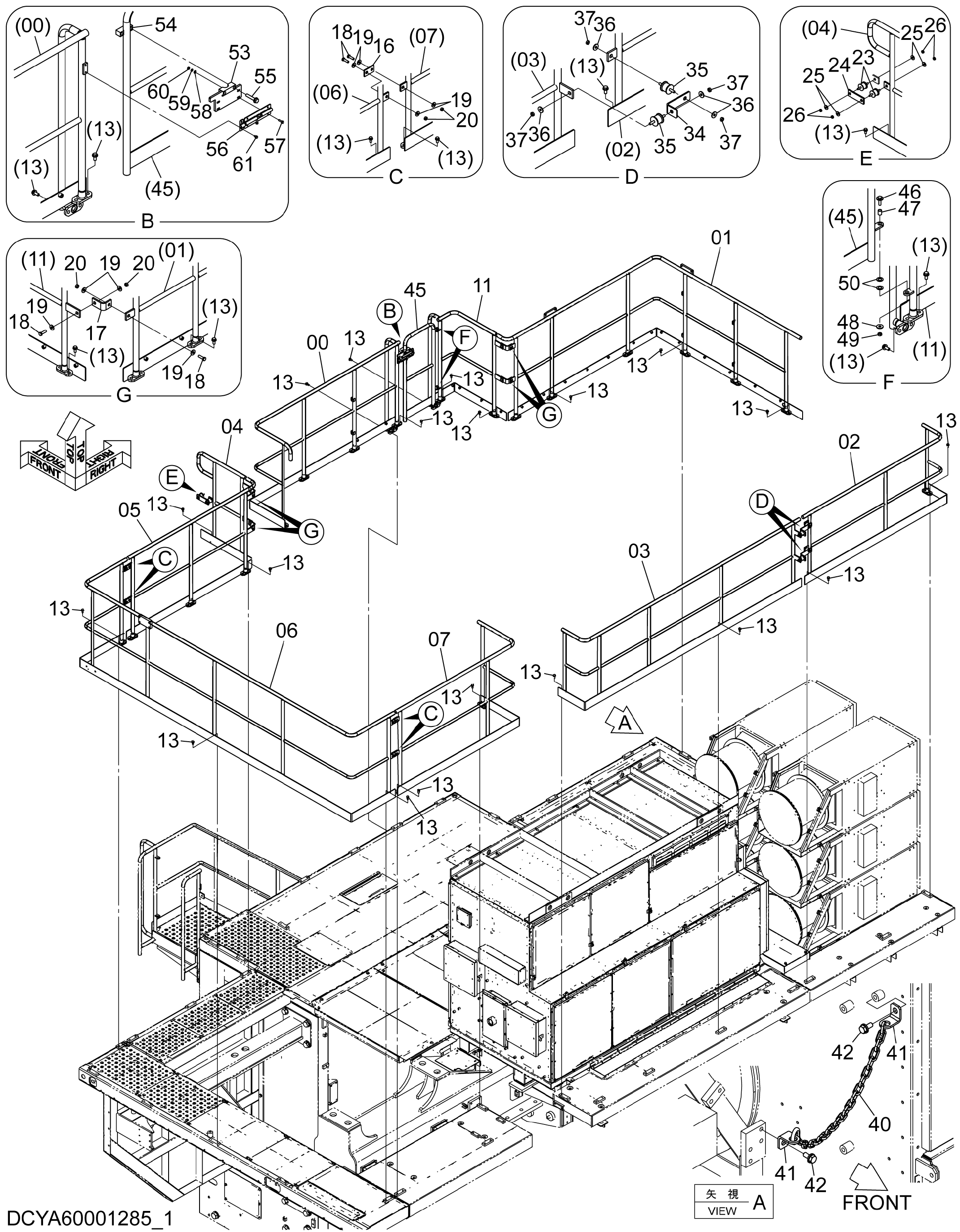

Заводская схема «Поручень (1-1)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40008710 | Поручень | 1 |
| 01 | YA40000554 | Поручень | 1 |
| 02 | YA40000596 | Поручень | 1 |
| 03 | YA40000604 | Поручень | 1 |
| 04 | YA40000552 | Поручень | 1 |
| 05 | YA40000551 | Поручень | 1 |
| 06 | YA40000541 | Поручень | 1 |
| 07 | YA40000542 | Поручень | 1 |
| 11 | YA40008711 | Поручень | 1 |
| 13 | J271230 | Болт с шайбой | 72 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 16 | 4364672 | Пластина | 4 |
| 17 | 4660307 | Пластина | 4 |
| 18 | J901240 | Болт | 16 |
| 19 | 449490 | Плоская шайба | 32 |
| 20 | J950012 | Гайка | 16 |
| 23 | 4444925 | Резиновая подушка | 2 |
| 24 | YA00013077 | Пластина | 1 |
| 25 | J217083 | Шайба | 4 |
| 26 | J950010 | Гайка | 4 |
| 34 | YA00017138 | Пластина | 2 |
| 35 | 4444925 | Резиновая подушка | 4 |
| 36 | J217083 | Шайба | 8 |
| 37 | J950010 | Гайка | 8 |
| 40 | 4706608 | Цепь | 1 |
| 41 | YA00006720 | Кронштейн | 2 |
| 42 | J271025 | Болт с шайбой | 2 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 45 | YA40008712 | Поручень | 1 |
| 46 | J281040 | Болт с шайбой | 2 |
| 46A | J901040 | Болт | 1 |
| 46B | 4486055 | Шайба | 1 |
| 47 | 4386047 | Проставка | 2 |
| 48 | J217083 | Шайба | 2 |
| 49 | J950010 | Гайка | 2 |
| 50 | YA00013329 | Пластина | 8 |
| 53 | YA40012893 | Кронштейн | 1 |
| 54 | 4483576 | Хомут трубки | 1 |
| 55 | J271265 | Болт с шайбой | 2 |
| 55A | J901265 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 56 | 4644658 | Защёлка | 1 |
| 57 | J260625 | Болт с шайбой | 4 |
| 57A | J900625 | Болт | 1 |
| 57B | A590106 | Плоская шайба | 1 |
| 58 | J222006 | Шайба | 4 |
| 59 | A590906 | Пружинная шайба | 4 |
| 60 | M500605 | Гайка | 4 |
| 61 | J260612 | Болт с шайбой | 2 |
| 61A | J900612 | Болт | 1 |
| 61B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
