Каталог запчастей HITACHI
Тормоз — HITACHI EH5000AC-3-C

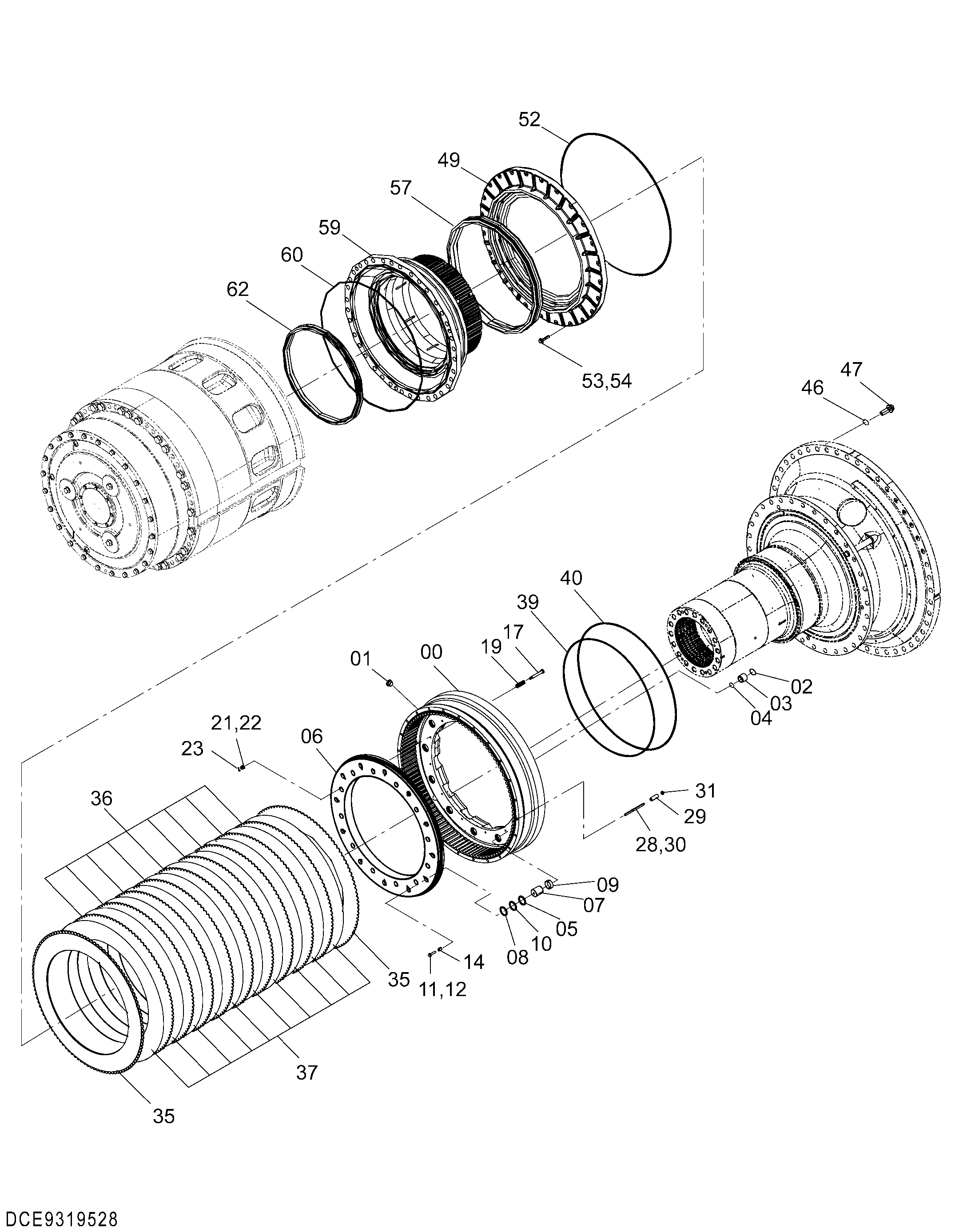

Заводская схема «Тормоз» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9319528 | Браке-ассемблй | 1 | |
| 00 | 0007175 | Корпус | 1 |
| 01 | 9134114 | Пробка | 1 |
| 02 | 4153126 | Уплотнительное кольцо | 2 |
| 03 | 4689741 | Втулка | 2 |
| 04 | 4153118 | Уплотнительное кольцо | 2 |
| 05 | 4722522 | U-образная манжета | 12 |
| 06 | YB00000850 | Пластина | 1 |
| 07 | 3114286 | Поршень | 12 |
| 08 | 4690145 | Уплотнительное кольцо | 12 |
| 09 | 4689888 | Веаринг | 12 |
| 10 | 4722666 | Опорное кольцо | 12 |
| 11 | J222012 | Шайба | 12 |
| 12 | J921255 | Болт | 12 |
| 14 | 4689166 | Проставка | 12 |
| 17 | 3114211 | Палец | 11 |
| 19 | 4692126 | Пружина | 11 |
| 21 | 4689442 | Шайба | 11 |
| 22 | M631416 | Корончатая гайка | 11 |
| 23 | A763028 | Шплинт | 11 |
| 28 | 3120719 | Палец | 4 |
| 29 | 4722012 | Проставка | 4 |
| 30 | 4153090 | Уплотнительное кольцо | 4 |
| 31 | J952012 | Гайка | 4 |
| 35 | 4682582 | Пластина | 2 |
| 36 | 4682583 | Пластина реактион | 9 |
| 37 | 4682584 | Пластина фрикционный | 10 |
| 39 | 4725834 | Уплотнительное кольцо | 1 |
| 40 | 4725835 | Уплотнительное кольцо | 1 |
| 46 | 4114408 | Шайба | 36 |
| 47 | J833000 | Болт | 36 |
| 49 | 1035124 | Фиксатор | 1 |
| 52 | 4695122 | Уплотнительное кольцо | 1 |
| 53 | J931680 | Болт | 24 |
| 54 | 4087197 | Шайба | 24 |
| 57 | 4683772 | Комплект уплотнений | 1 |
| 59 | 0007731 | Муфта | 1 |
| 60 | 4723660 | Уплотнительное кольцо | 1 |
| 62 | 4683773 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
