Угол датчик (рулевое управление) — HITACHI EH5000AC-3-C

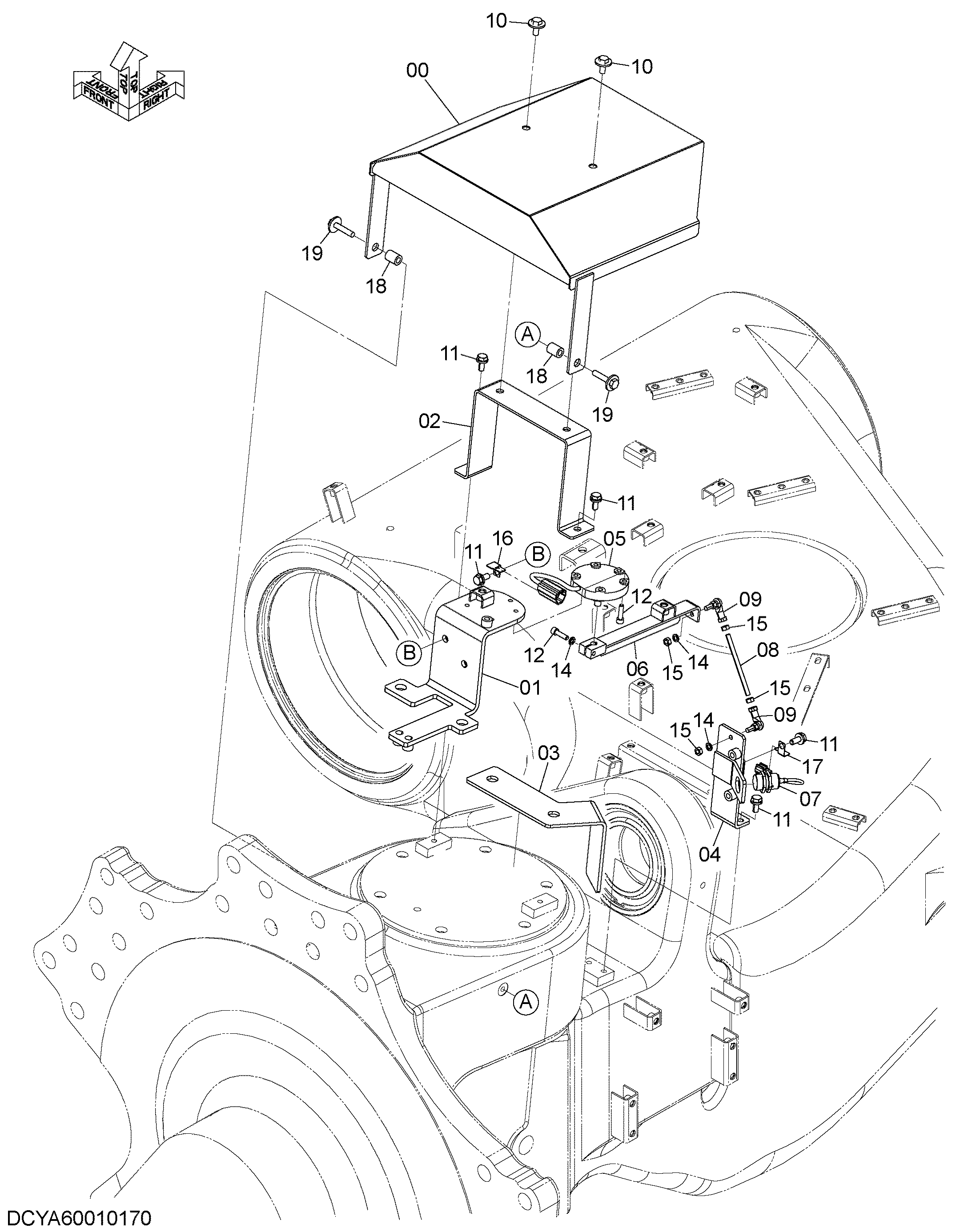

Заводская схема «Угол датчик (рулевое управление)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40008735 | Крышка | 1 |
| 01 | YA40007576 | Кронштейн | 1 |
| 02 | YA40008736 | Кронштейн | 1 |
| 03 | YA00012975 | Кронштейн | 1 |
| 04 | YA40008617 | Кронштейн | 1 |
| 05 | 4406649 | Датчик угла | 1 |
| 06 | YA40007577 | Рычаг | 1 |
| 07 | 4622137 | Выключатель | 1 |
| 08 | YA00009785 | Шток | 1 |
| 09 | 4287792 | Шарнир | 2 |
| 10 | J281025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 11 | J271025 | Болт с шайбой | 6 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J780830 | Болт с внутренним шестигранником | 6 |
| 14 | A590908 | Пружинная шайба | 3 |
| 15 | M500807 | Гайка | 4 |
| 16 | 4355515 | Кронштейн | 1 |
| 17 | 4257159 | Кронштейн | 1 |
| 18 | 4677525 | Проставка | 2 |
| 19 | J281050 | Болт с шайбой | 2 |
| 19A | J901050 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
