Основные гидролинии (рулевое управление) — HITACHI EH5000AC-3-C

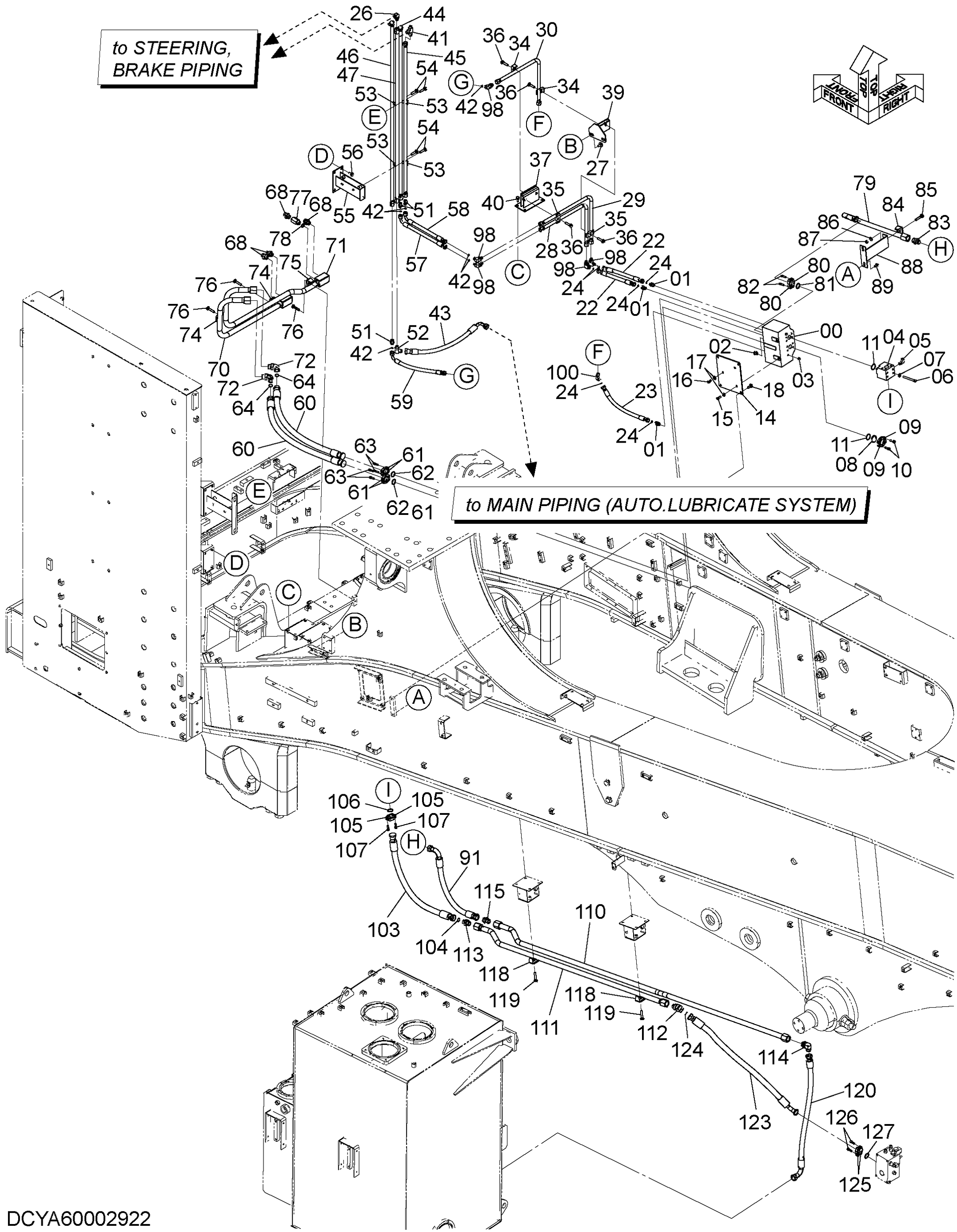

Заводская схема «Основные гидролинии (рулевое управление)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4681287 | Амплифиер | 1 |
| 01 | 4187187 | Адаптер | 3 |
| 01A | U10778U | Уплотнительное кольцо | 1 |
| 02 | 4174546 | Пробка | 1 |
| 03 | 4174543 | Пробка | 1 |
| 03A | 4510185 | Уплотнительное кольцо | 1 |
| 04 | 2057341 | Блок | 1 |
| 05 | 4643394 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4692648 | Болт | 4 |
| 07 | J222012 | Шайба | 4 |
| 08 | 4240796 | Крышка | 1 |
| 09 | 4024049 | Разъёмный фланец | 2 |
| 10 | 4106289 | Болт с внутренним шестигранником | 4 |
| 11 | 4508805 | Уплотнительное кольцо | 2 |
| 14 | 4692671 | Пластина | 1 |
| 15 | 4692647 | Болт | 2 |
| 16 | 4692643 | Болт | 1 |
| 17 | J222012 | Шайба | 3 |
| 18 | J271235 | Болт с шайбой | 4 |
| 18A | J901235 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 22 | 4694129 | Шланг | 2 |
| 23 | YA00003983 | Шланг | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 6 |
| 26 | A853344 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | J281230 | Болт с шайбой | 2 |
| 27A | J901230 | Болт | 1 |
| 27B | 4249324 | Шайба | 1 |
| 28 | YA40002582 | Трубка | 1 |
| 29 | YA40002581 | Трубка | 1 |
| 30 | YA40002580 | Трубка | 1 |
| 34 | 4190125 | Хомут трубки | 2 |
| 35 | 4189858 | Хомут трубки | 2 |
| 36 | J271255 | Болт с шайбой | 4 |
| 36A | J901255 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | 8116565 | Кронштейн | 1 |
| 39 | YA40002571 | Кронштейн | 1 |
| 40 | J271230 | Болт с шайбой | 4 |
| 40A | J901230 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 41 | 4205383 | Тройник | 1 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | 4138938 | Уплотнительное кольцо | 6 |
| 43 | YA00002767 | Шланг | 1 |
| 44 | YA40002591 | Трубка | 1 |
| 45 | YA40002590 | Трубка | 1 |
| 46 | YA40002589 | Трубка | 1 |
| 47 | YA40002588 | Трубка | 1 |
| 51 | A853144 | Адаптер | 3 |
| 51A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | 4190246 | Угловой штуцер | 1 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | 4189858 | Хомут трубки | 4 |
| 54 | J271255 | Болт с шайбой | 4 |
| 54A | J901255 | Болт | 1 |
| 54B | J222012 | Шайба | 1 |
| 55 | 8116012 | Кронштейн | 1 |
| 56 | J271230 | Болт с шайбой | 4 |
| 56A | J901230 | Болт | 1 |
| 56B | J222012 | Шайба | 1 |
| 57 | 4695355 | Шланг | 1 |
| 58 | 4695357 | Шланг | 1 |
| 59 | 4695362 | Шланг | 1 |
| 60 | YA00003984 | Шланг | 2 |
| 61 | 962453 | Разъёмный фланец | 4 |
| 62 | 966993 | Уплотнительное кольцо | 2 |
| 63 | 4057125 | Болт с внутренним шестигранником | 8 |
| 64 | 4187328 | Уплотнительное кольцо | 2 |
| 68 | A853166 | Адаптер | 4 |
| 68A | 4506424 | Уплотнительное кольцо | 1 |
| 70 | YA40002575 | Трубка | 1 |
| 71 | YA40002574 | Трубка | 1 |
| 72 | A853388 | Угловой штуцер | 2 |
| 72A | 4506429 | Уплотнительное кольцо | 1 |
| 74 | 4189860 | Хомут трубки | 2 |
| 75 | 4190127 | Хомут трубки | 1 |
| 76 | J271265 | Болт с шайбой | 3 |
| 76A | J901265 | Болт | 1 |
| 76B | J222012 | Шайба | 1 |
| 77 | 4291184 | Адаптер | 1 |
| 78 | 4506424 | Уплотнительное кольцо | 1 |
| 79 | 8116274 | Трубка | 1 |
| 80 | 962453 | Разъёмный фланец | 2 |
| 81 | 966993 | Уплотнительное кольцо | 1 |
| 82 | 4057125 | Болт с внутренним шестигранником | 4 |
| 83 | 4214444 | Адаптер | 1 |
| 83A | 4506429 | Уплотнительное кольцо | 1 |
| 84 | 4190127 | Хомут трубки | 1 |
| 85 | J271270 | Болт с шайбой | 1 |
| 85A | J901270 | Болт | 1 |
| 85B | J222012 | Шайба | 1 |
| 86 | J222012 | Шайба | 1 |
| 87 | J950012 | Гайка | 1 |
| 88 | 9770335 | Кронштейн | 1 |
| 89 | J271025 | Болт с шайбой | 2 |
| 89A | J901025 | Болт | 1 |
| 89B | J222010 | Шайба | 1 |
| 91 | 4658812 | Шланг | 1 |
| 98 | A853344 | Угловой штуцер | 5 |
| 98A | 4506418 | Уплотнительное кольцо | 1 |
| 100 | A853244 | Угловой штуцер | 1 |
| 100A | 4506418 | Уплотнительное кольцо | 1 |
| 103 | 4695546 | Шланг | 1 |
| 104 | 4187328 | Уплотнительное кольцо | 1 |
| 105 | 962453 | Разъёмный фланец | 2 |
| 106 | 966993 | Уплотнительное кольцо | 1 |
| 107 | J781030 | Болт с внутренним шестигранником | 4 |
| 110 | YA40002923 | Трубка | 1 |
| 111 | 8116620 | Трубка | 1 |
| 112 | A853288 | Угловой штуцер | 1 |
| 112A | 4506429 | Уплотнительное кольцо | 1 |
| 113 | A853188 | Адаптер | 1 |
| 113A | 4506429 | Уплотнительное кольцо | 1 |
| 114 | 4156436 | Угловой штуцер | 1 |
| 114A | 4506429 | Уплотнительное кольцо | 1 |
| 115 | 4214444 | Адаптер | 1 |
| 115A | 4506429 | Уплотнительное кольцо | 1 |
| 118 | 4190127 | Хомут трубки | 2 |
| 119 | J271270 | Болт с шайбой | 2 |
| 119A | J901270 | Болт | 1 |
| 119B | J222012 | Шайба | 1 |
| 120 | YA00004264 | Шланг | 1 |
| 123 | YA00004262 | Шланг | 1 |
| 124 | 4187328 | Уплотнительное кольцо | 1 |
| 125 | 962453 | Разъёмный фланец | 2 |
| 126 | J781030 | Болт с внутренним шестигранником | 4 |
| 127 | 966993 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
