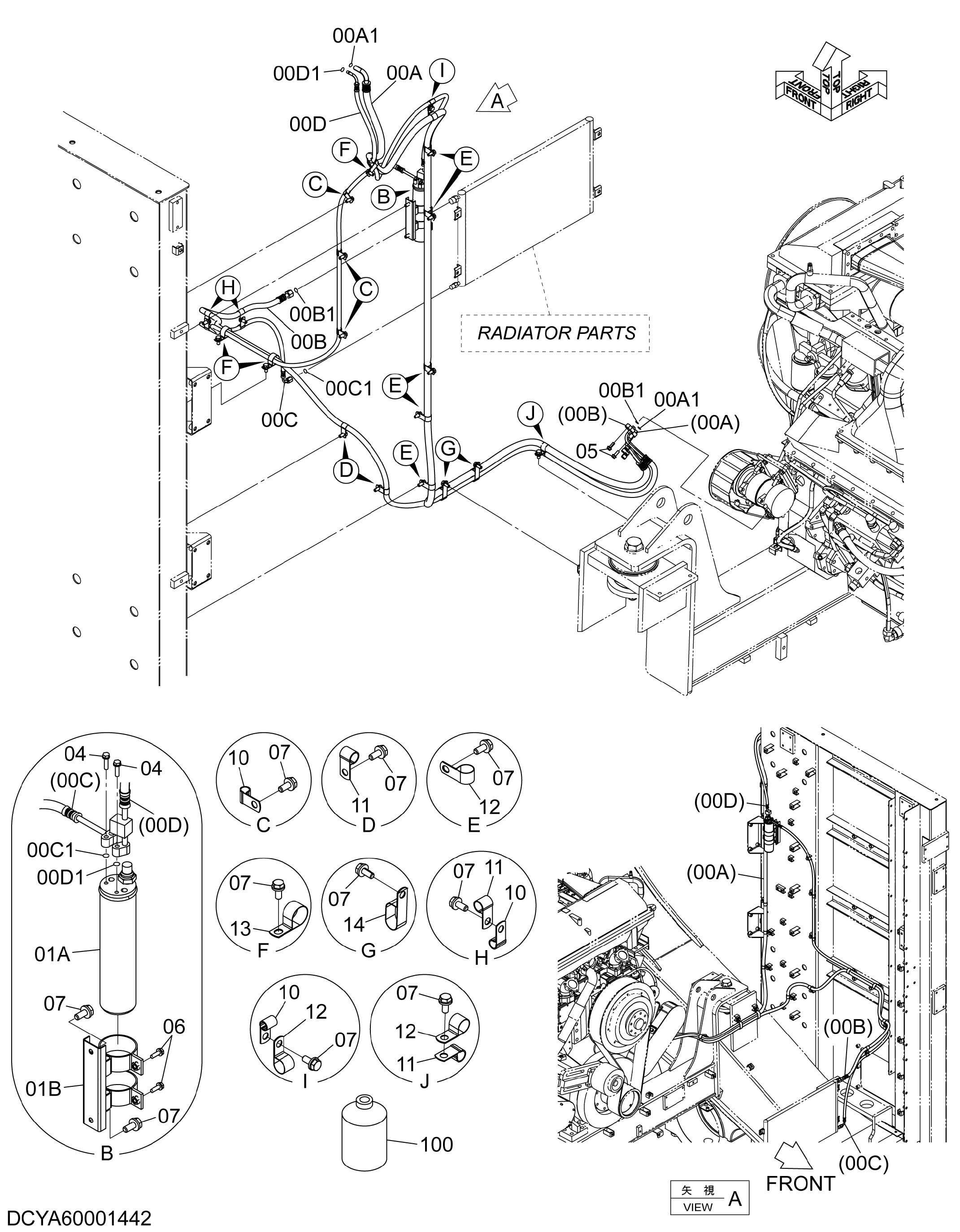

Кондиционер. трубопроводы — HITACHI EH5000AC-3-C
Заводская схема «Кондиционер. трубопроводы» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-D | YA00002104 | Шланг радиатора | 1 |
| 00A | YA00001964 | Шланг радиатора | 1 |
| 00A1 | 4639566 | Уплотнительное кольцо | 2 |
| 00B | YA00001965 | Шланг радиатора | 1 |
| 00B1 | 4639565 | Уплотнительное кольцо | 2 |
| 00C | YA00001966 | Шланг радиатора | 1 |
| 00C1 | 4639562 | Уплотнительное кольцо | 2 |
| 00D | YA00001967 | Шланг радиатора | 1 |
| 00D1 | 4639562 | Уплотнительное кольцо | 2 |
| 01 | 4683227 | Бак рекеивер | 1 |
| 01A | 4644650 | Бак ликуид | 1 |
| 01B | 4644651 | Кронштейн | 1 |
| 04 | J260625 | Болт с шайбой | 2 |
| 04A | J900625 | Болт | 1 |
| 04B | A590106 | Плоская шайба | 1 |
| 05 | J260825 | Болт с шайбой | 2 |
| 05A | J900825 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | J260620 | Болт с шайбой | 2 |
| 06A | J900620 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 07 | J271025 | Болт с шайбой | 21 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 10 | 4190275 | Зажим | 6 |
| 11 | 4190273 | Зажим | 5 |
| 12 | 4190263 | Зажим | 7 |
| 13 | 4190264 | Зажим | 3 |
| 14 | 4192034 | Зажим | 2 |
| 100 | 4347644 | GAS | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
