Планетарй — HITACHI EH5000AC-3-C

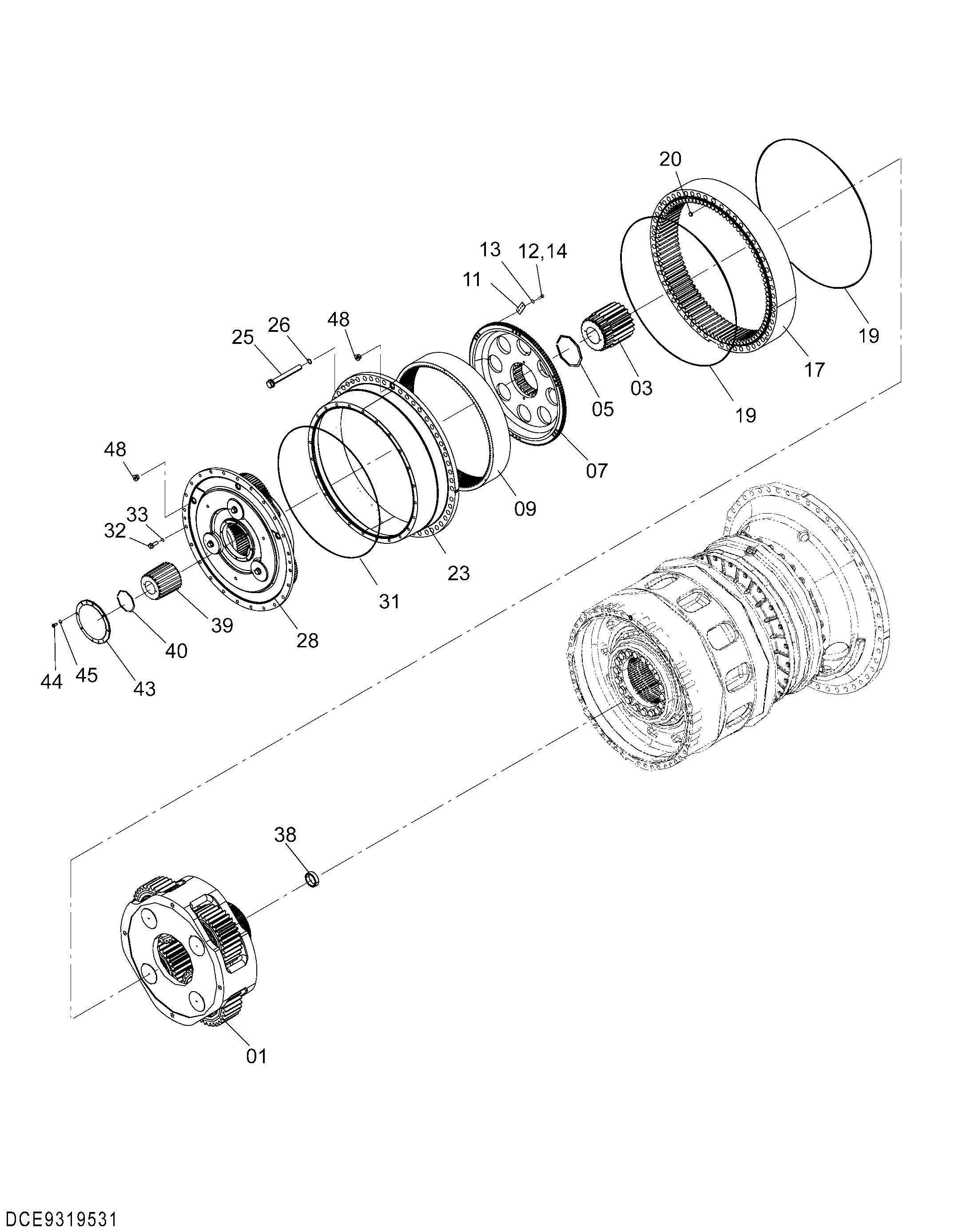

Заводская схема «Планетарй» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9319531 | Планетарй | 1 | |
| 01 | 9319527 | Карриер-ассемблй | 1 |
| 03 | 2059502 | Солнечная шестерня | 1 |
| 05 | 4719884 | Стопорное кольцо | 1 |
| 07 | 2059490 | Муфта шестерня | 1 |
| 09 | 2059505 | Коронная шестерня | 1 |
| 11 | 4681521 | Стопорная пластина | 8 |
| 12 | 4639298 | Болт | 24 |
| 13 | J222016 | Шайба | 24 |
| 14 | 4514053 | Провод | 8 |
| 17 | 1037201 | Коронная шестерня | 1 |
| 19 | 4723661 | Уплотнительное кольцо | 2 |
| 20 | 4153533 | Уплотнительное кольцо | 2 |
| 23 | 1037199 | Адаптер | 1 |
| 25 | 4719914 | Болт | 32 |
| 26 | 4114410 | Шайба | 32 |
| 28 | 9319526 | Карриер-ассемблй | 1 |
| 31 | 4723662 | Уплотнительное кольцо | 1 |
| 32 | J932065 | Болт | 30 |
| 33 | 4018545 | Шайба | 30 |
| 38 | 4719918 | Ограничитель | 1 |
| 39 | 2059501 | Солнечная шестерня | 1 |
| 40 | 991352 | Стопорное кольцо | 1 |
| 43 | 3112806 | Крышка | 1 |
| 44 | J921235 | Болт | 8 |
| 45 | A590112 | Плоская шайба | 8 |
| 48 | 9134114 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
