Проводка (3) — HITACHI EH5000AC-3-C

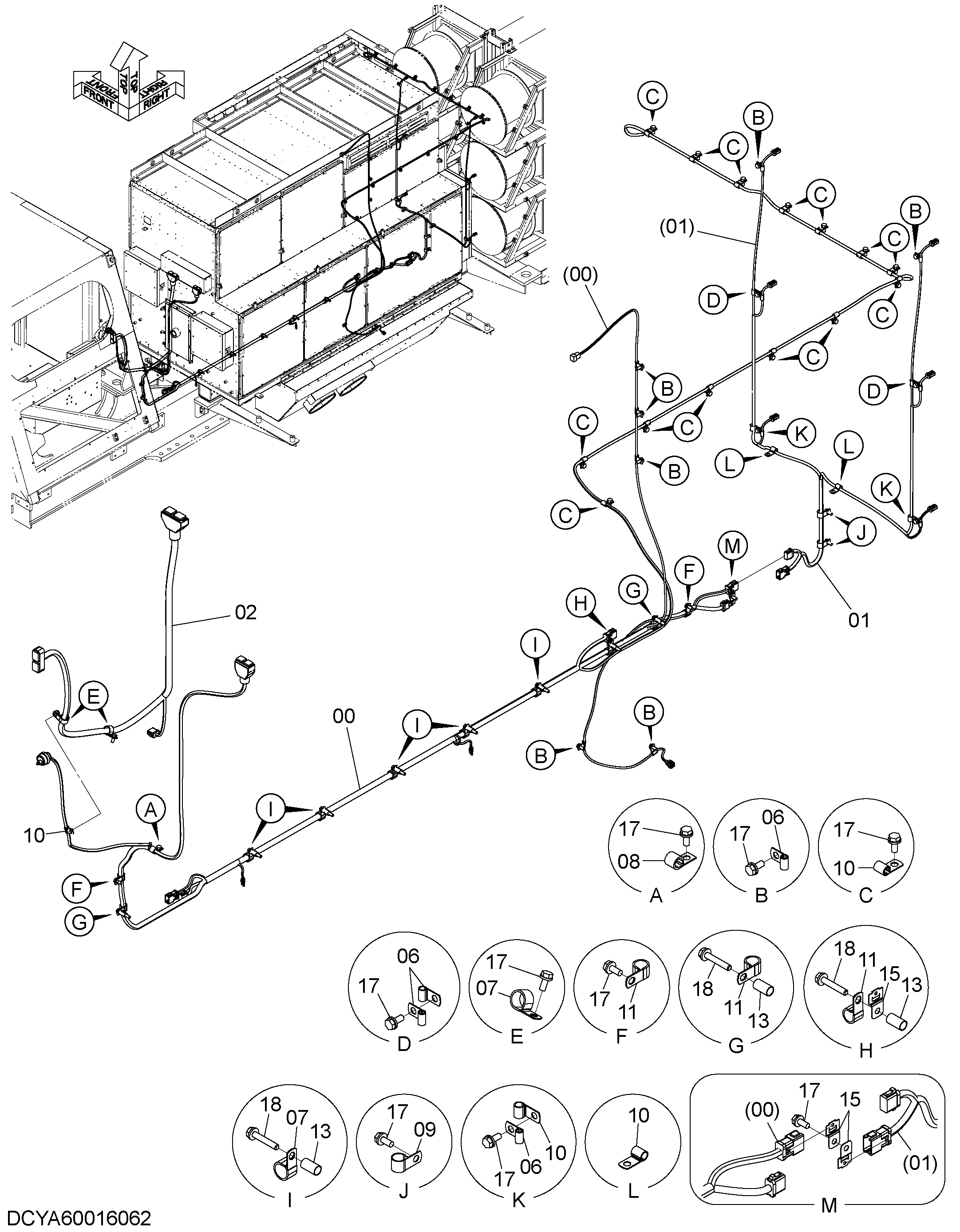

Заводская схема «Проводка (3)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1037384 | Жгут проводов | 1 |
| 01 | YA00003307 | Жгут проводов | 1 |
| 02 | YA00013792 | Жгут проводов | 1 |
| 06 | 4190261 | Зажим | 13 |
| 07 | 4192035 | Зажим | 7 |
| 08 | 4190273 | Зажим | 1 |
| 09 | 4190274 | Зажим | 2 |
| 10 | 4190275 | Зажим | 19 |
| 11 | 4190277 | Зажим | 5 |
| 13 | 4382432 | Проставка | 8 |
| 15 | 4448037 | Кронштейн | 3 |
| 17 | J271025 | Болт с шайбой | 33 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J271055 | Болт с шайбой | 8 |
| 18A | J901055 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
