Привод вал — HITACHI EH5000AC-3-C

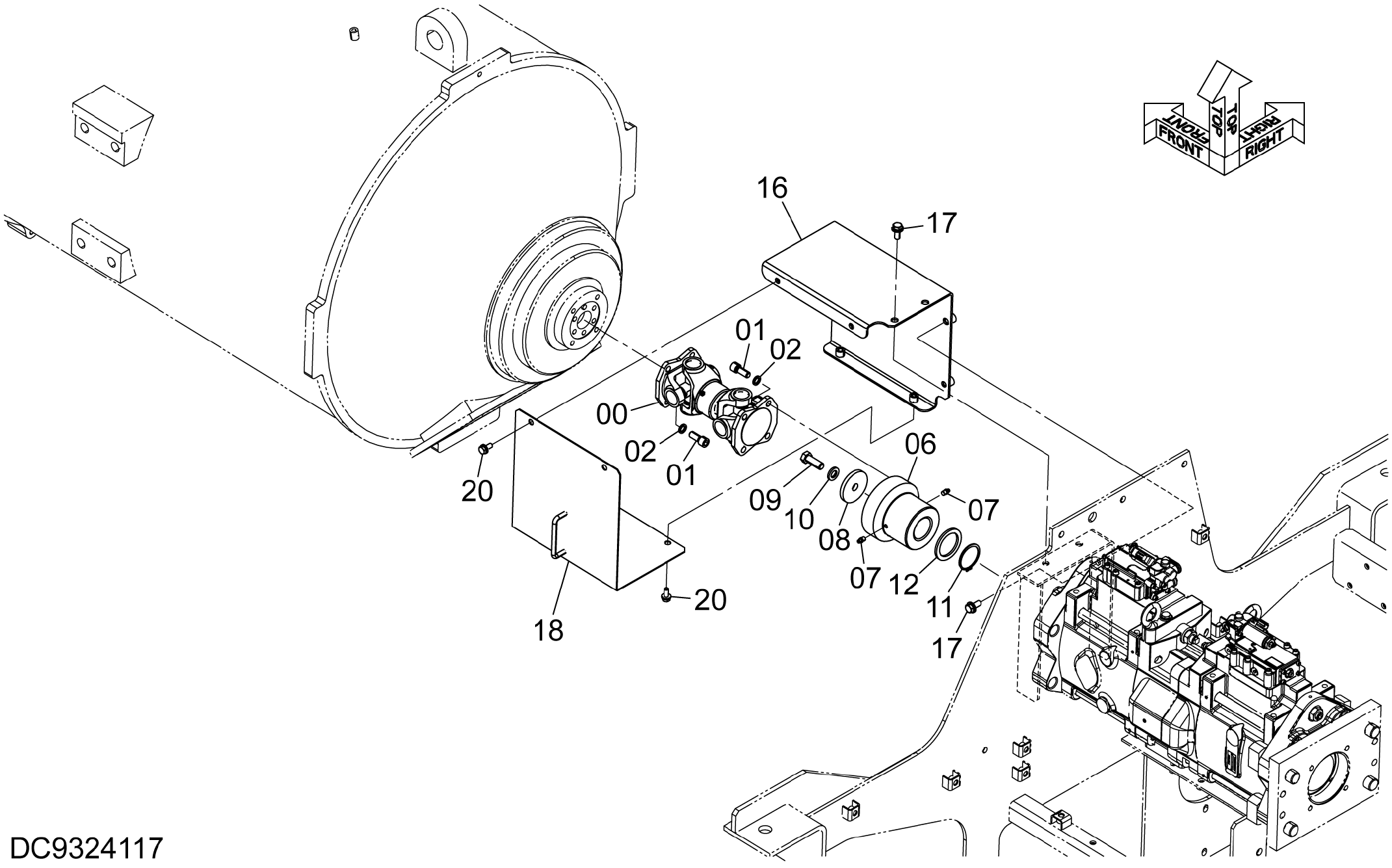

Заводская схема «Привод вал» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4723587 | Вал проп. | 1 |
| 01 | J781435 | Болт с внутренним шестигранником | 8 |
| 02 | 4192886 | Плоская шайба | 8 |
| 06 | 2059791 | Муфта | 1 |
| 07 | J75481 | Пресс-маслёнка | 2 |
| 08 | 4724531 | Пластина | 1 |
| 09 | J921645 | Болт | 1 |
| 10 | J222016 | Шайба | 1 |
| 11 | 991347 | Стопорное кольцо | 1 |
| 12 | 4724530 | Пластина | 1 |
| 16 | YA40000281 | Кронштейн | 1 |
| 17 | J271230 | Болт с шайбой | 4 |
| 17A | J901230 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | YA40000282 | Крышка | 1 |
| 20 | J271025 | Болт с шайбой | 4 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
