Автоматический. трубопроводы системы смазки (рама) — HITACHI EH5000AC-3-C

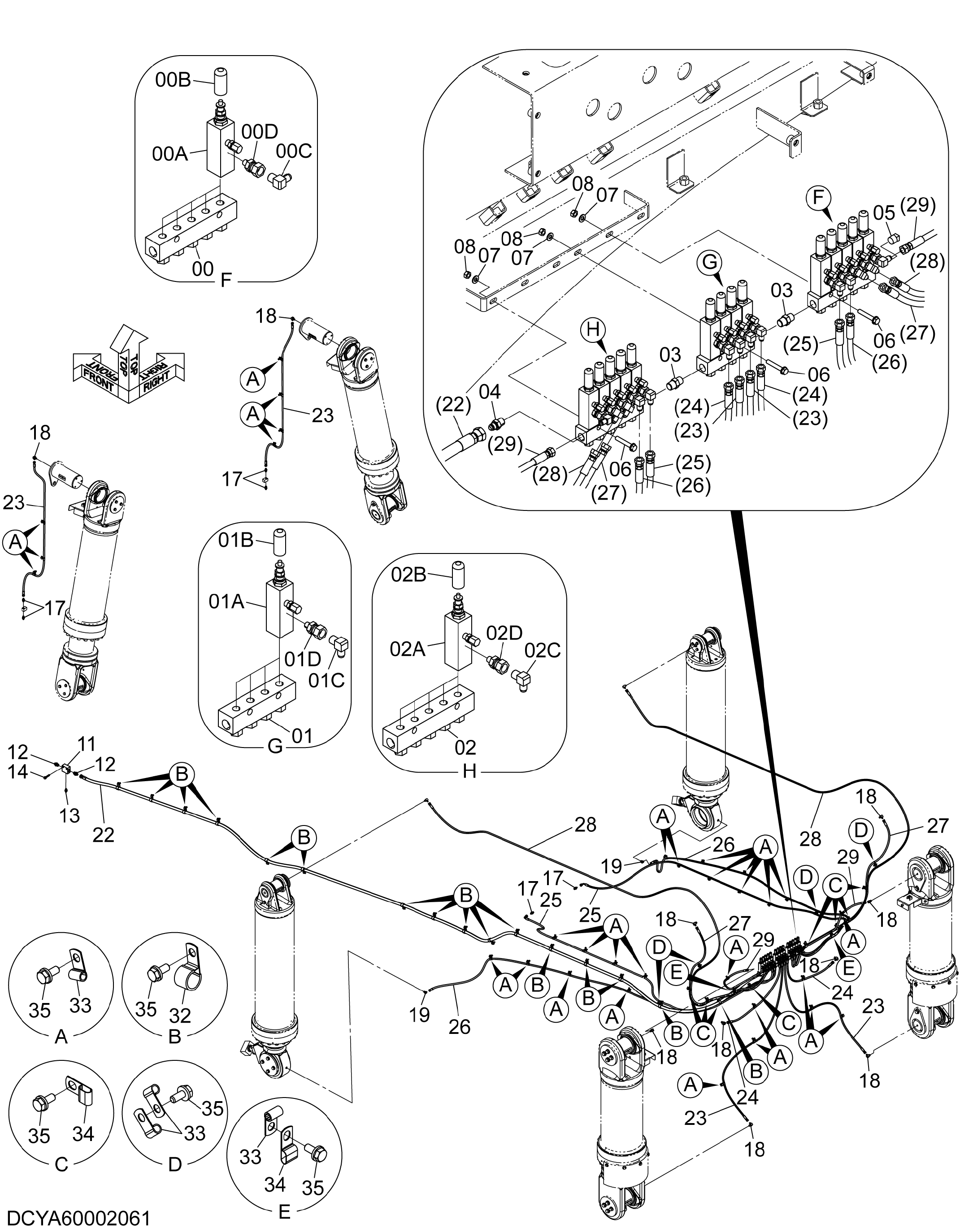

Заводская схема «Автоматический. трубопроводы системы смазки (рама)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4638834 | Клапан | 1 |
| 00A | 4182051 | Клапан | 5 |
| 00B | 4724219 | Колпачок | 5 |
| 00C | 4658643 | Угловой штуцер | 5 |
| 00D | 4658642 | Адаптер | 5 |
| 01 | 4658897 | Клапан | 1 |
| 01A | 4182051 | Клапан | 4 |
| 01B | 4724219 | Колпачок | 4 |
| 01C | 4658643 | Угловой штуцер | 4 |
| 01D | 4658642 | Адаптер | 4 |
| 02 | 4638835 | Клапан | 1 |
| 02A | 4182051 | Клапан | 5 |
| 02B | 4724219 | Колпачок | 5 |
| 02C | 4658643 | Угловой штуцер | 5 |
| 02D | 4658642 | Адаптер | 5 |
| 03 | 4658644 | Адаптер | 2 |
| 04 | 4638697 | Адаптер | 1 |
| 05 | 4633053 | Пробка | 1 |
| 06 | J260850 | Болт с шайбой | 6 |
| 06A | J900850 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | A590108 | Плоская шайба | 6 |
| 08 | J950008 | Гайка | 6 |
| 11 | 3114984 | Блок | 1 |
| 12 | A852144 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852133 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | J271060 | Болт с шайбой | 2 |
| 14A | J901060 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 17 | 4154651 | Адаптер | 6 |
| 18 | 4154656 | Угловой штуцер | 10 |
| 19 | 4154655 | Угловой штуцер | 2 |
| 22 | YA00003328 | Шланг | 1 |
| 23 | 4661377 | Шланг | 4 |
| 24 | 4702270 | Шланг | 2 |
| 25 | 4650033 | Шланг | 2 |
| 26 | 4638972 | Шланг | 2 |
| 27 | 4688219 | Шланг | 2 |
| 28 | YA00003327 | Шланг | 2 |
| 29 | 4631073 | Шланг | 2 |
| 32 | 4190263 | Зажим | 16 |
| 33 | 4190261 | Зажим | 42 |
| 34 | 4192018 | Зажим | 10 |
| 35 | J271025 | Болт с шайбой | 62 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
