Электрооборудование (3-1) — HITACHI EH5000AC-3-C

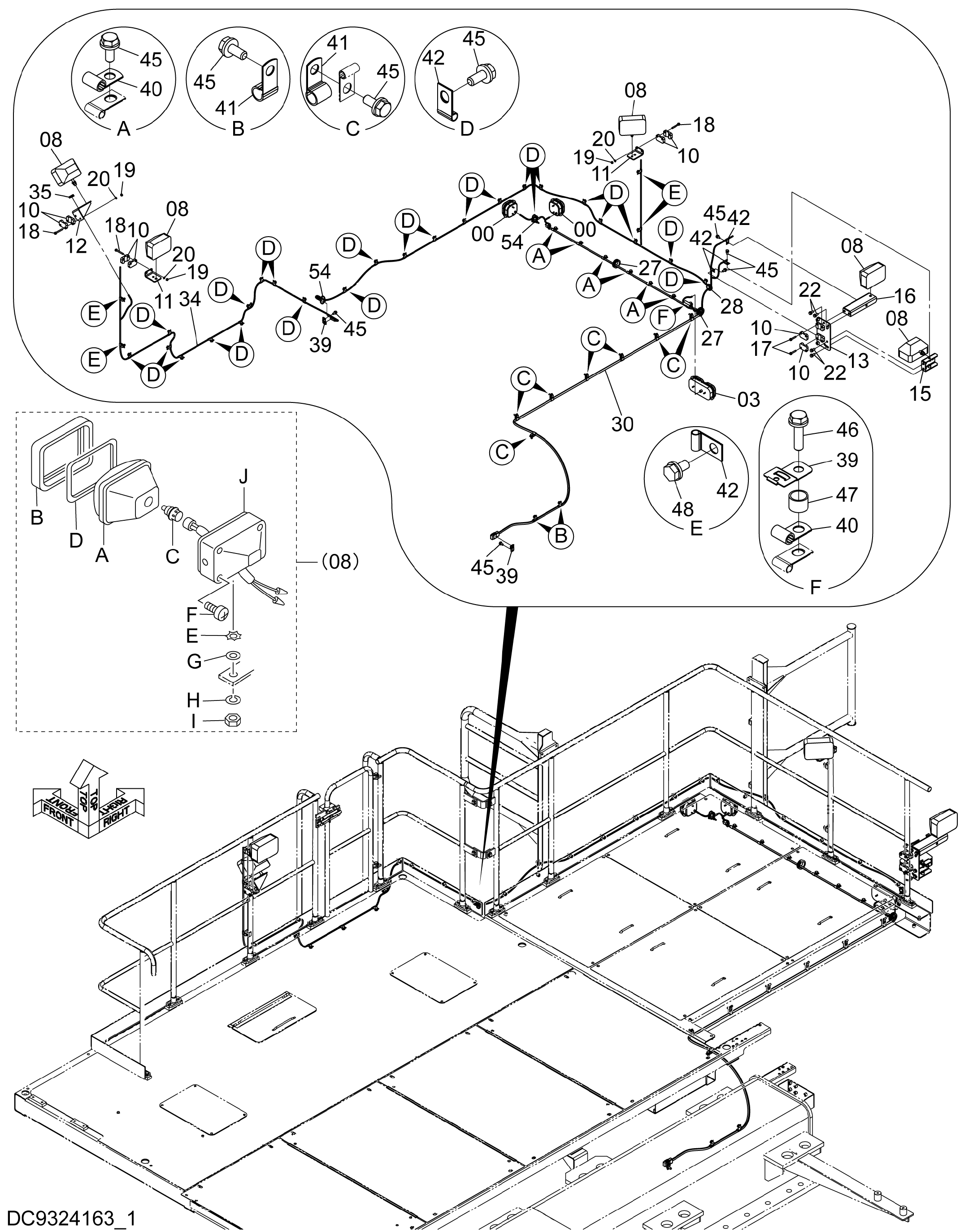

Заводская схема «Электрооборудование (3-1)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00001877 | Фонарь | 2 |
| 03 | YA00001878 | Фонарь | 1 |
| 08 | 4336570 замена: 4326800 | Фара | 5 |
| 08 | 4326800 | Фара | 5 |
| 08A | 4326801 | Ленс блок | 1 |
| 08B | 4326802 | Рама | 1 |
| 08C | 4285648 | Лампа | 1 |
| 08D | 4326803 | Прокладка | 1 |
| 08E | 4307026 | Шайба | 1 |
| 08F | 4307027 | Винт | 4 |
| 08G | A590114 | Плоская шайба | 1 |
| 08H | A590914 | Пружинная шайба | 1 |
| 08I | J952014 | Гайка | 1 |
| 10 | 4355757 | Хомут | 8 |
| 11 | 9772234 | Кронштейн | 2 |
| 12 | 9772235 | Кронштейн | 1 |
| 13 | 8121353 | Кронштейн | 1 |
| 15 | 9772230 | Кронштейн | 1 |
| 16 | YA40007661 | Кронштейн | 1 |
| 17 | J260850 | Болт с шайбой | 4 |
| 17A | J900850 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | J260870 | Болт с шайбой | 6 |
| 18A | J900870 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | J950008 | Гайка | 6 |
| 20 | A590908 | Пружинная шайба | 6 |
| 22 | J271030 | Болт с шайбой | 4 |
| 22A | J901030 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 27 | 998720 | Резиновая втулка | 2 |
| 28 | 4419949 | Резиновая втулка | 1 |
| 30 | 2059888 | Жгут проводов | 1 |
| 34 | 3121386 | Жгут проводов | 1 |
| 35 | 4208985 | Резиновая втулка | 1 |
| 39 | 4448037 | Кронштейн | 3 |
| 40 | 4190261 | Зажим | 7 |
| 41 | 4190275 | Зажим | 9 |
| 42 | 4190271 | Зажим | 31 |
| 45 | J271025 | Болт с шайбой | 44 |
| 45A | J901025 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | J271040 | Болт с шайбой | 1 |
| 46A | J901040 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | 4322539 | Проставка | 1 |
| 48 | J271020 | Болт с шайбой | 4 |
| 48A | J901020 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 54 | 4055311 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
