Радиатор — HITACHI EH5000AC-3-C

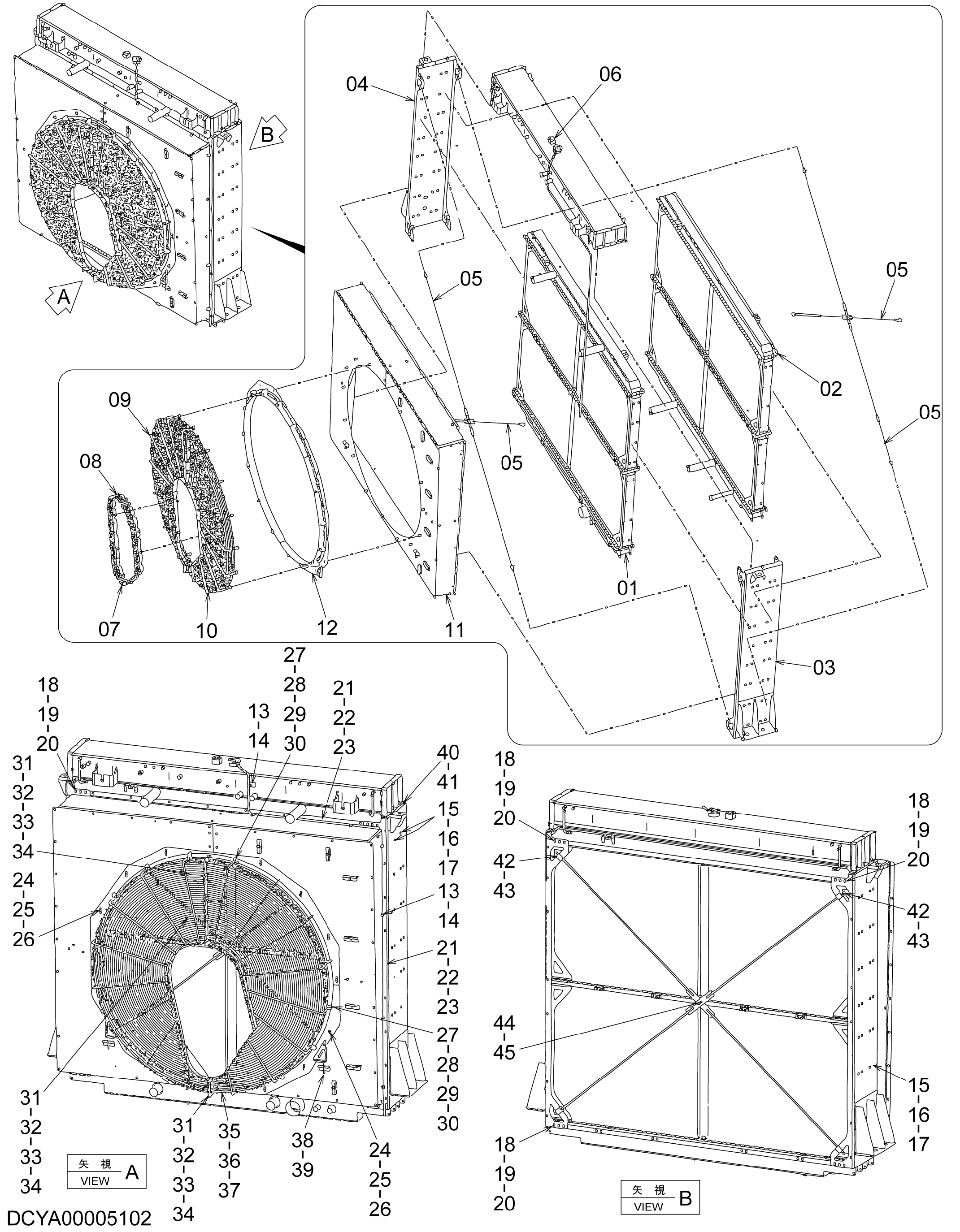

Заводская схема «Радиатор» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00022789 | Панель | 1 |
| 02 | YA00022790 | Панель | 1 |
| 03 | YA00022791 | Рама боковой(левый) | 1 |
| 04 | YA00022792 | Рама боковой(правый) | 1 |
| 05 | YA00022793 | Штанга тенсион | 4 |
| 06 | YA00022794 | Бак резервный | 1 |
| 07 | YA00022795 | Защитный кожух | 1 |
| 08 | YA00022796 | Защитный кожух | 1 |
| 09 | YA00022797 | Защита вентилятор | 1 |
| 10 | YA00022798 | Защита вентилятор | 1 |
| 11 | YA00022799 | Кожух | 1 |
| 12 | YA00022800 | Крышка | 1 |
| 13 | A590110 | Плоская шайба | 7 |
| 14 | M660010 | U-образная гайка | 7 |
| 15 | J901230 | Болт | 48 |
| 16 | 449490 | Плоская шайба | 48 |
| 17 | A590912 | Пружинная шайба | 48 |
| 18 | J901230 | Болт | 24 |
| 19 | 449490 | Плоская шайба | 24 |
| 20 | A590912 | Пружинная шайба | 24 |
| 21 | J901030 | Болт | 34 |
| 22 | J217083 | Шайба | 34 |
| 23 | A590910 | Пружинная шайба | 34 |
| 24 | 449490 | Плоская шайба | 14 |
| 25 | A590912 | Пружинная шайба | 14 |
| 26 | J950012 | Гайка | 14 |
| 27 | J901035 | Болт | 16 |
| 28 | J217083 | Шайба | 32 |
| 29 | A590910 | Пружинная шайба | 16 |
| 30 | J950010 | Гайка | 16 |
| 31 | J901240 | Болт | 9 |
| 32 | 449490 | Плоская шайба | 18 |
| 33 | A590912 | Пружинная шайба | 9 |
| 34 | J950012 | Гайка | 9 |
| 35 | J901020 | Болт | 10 |
| 36 | A590910 | Пружинная шайба | 10 |
| 37 | A590110 | Плоская шайба | 10 |
| 38 | J901000 | Болт | 2 |
| 39 | J950010 | Гайка | 2 |
| 40 | 449490 | Плоская шайба | 6 |
| 41 | M660012 | U-образная гайка | 6 |
| 42 | 449490 | Плоская шайба | 8 |
| 43 | J950012 | Гайка | 16 |
| 44 | 449490 | Плоская шайба | 2 |
| 45 | M660012 | U-образная гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
