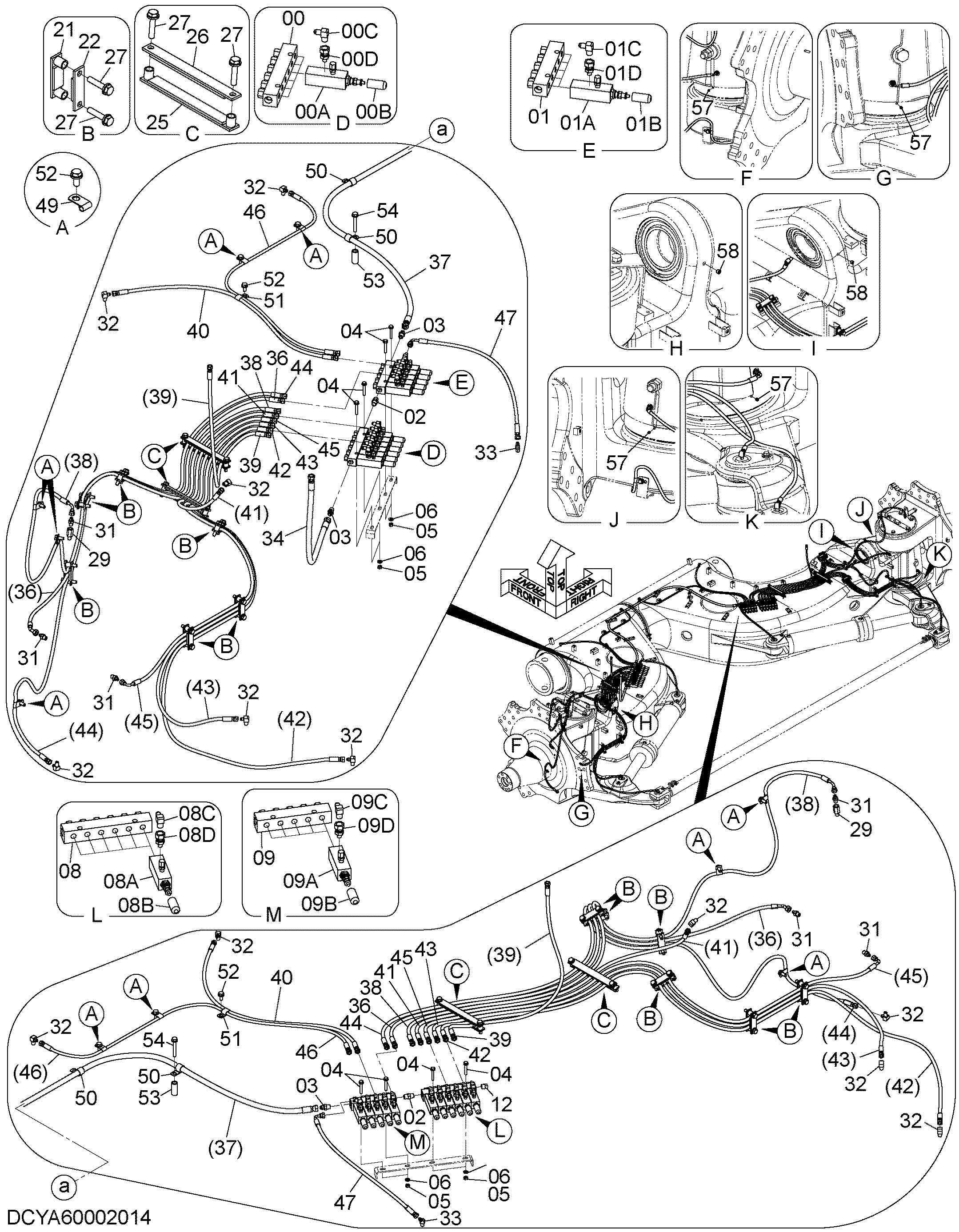

Автоматический.трубопроводы системы смазки (передний мост) — HITACHI EH5000AC-3-C
Заводская схема «Автоматический.трубопроводы системы смазки (передний мост)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4635273 | Клапан | 1 |
| 00A | 4182051 | Клапан | 6 |
| 00B | 4724219 | Колпачок | 6 |
| 00C | 4658643 | Угловой штуцер | 6 |
| 00D | 4658642 | Адаптер | 6 |
| 01 | 4635274 | Клапан | 1 |
| 01A | 4182051 | Клапан | 5 |
| 01B | 4724219 | Колпачок | 5 |
| 01C | 4658643 | Угловой штуцер | 5 |
| 01D | 4658642 | Адаптер | 5 |
| 02 | 4658644 | Адаптер | 2 |
| 03 | 4693834 | Адаптер | 3 |
| 04 | J260850 | Болт с шайбой | 8 |
| 04A | J900850 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | J950008 | Гайка | 8 |
| 06 | A590108 | Плоская шайба | 8 |
| 08 | 4635271 | Клапан | 1 |
| 08A | 4182051 | Клапан | 6 |
| 08B | 4724219 | Колпачок | 6 |
| 08C | 4658643 | Угловой штуцер | 6 |
| 08D | 4658642 | Адаптер | 6 |
| 09 | 4635272 | Клапан | 1 |
| 09A | 4182051 | Клапан | 5 |
| 09B | 4724219 | Колпачок | 5 |
| 09C | 4658643 | Угловой штуцер | 5 |
| 09D | 4658642 | Адаптер | 5 |
| 12 | 4633053 | Пробка | 1 |
| 21 | 9771001 | Хомут | 12 |
| 22 | 9771002 | Хомут | 12 |
| 25 | 9770798 | Хомут | 4 |
| 26 | 9770799 | Хомут | 4 |
| 27 | J271050 | Болт с шайбой | 32 |
| 27A | J901050 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4085073 | Адаптер | 2 |
| 31 | 4154651 | Адаптер | 6 |
| 32 | 4154656 | Угловой штуцер | 12 |
| 33 | 4154655 | Угловой штуцер | 2 |
| 34 | 4638755 | Шланг | 1 |
| 36 | 4453456 | Шланг | 2 |
| 37 | YA00003006 | Шланг | 1 |
| 38 | YA00011836 | Шланг | 2 |
| 39 | 4249354 | Шланг | 2 |
| 40 | 4269802 | Шланг | 2 |
| 41 | 4269807 | Шланг | 2 |
| 42 | 4715798 | Шланг | 2 |
| 43 | 4617686 | Шланг | 2 |
| 44 | 4661778 | Шланг | 2 |
| 45 | 4684283 | Шланг | 2 |
| 46 | 4269808 | Шланг | 2 |
| 47 | 4308290 | Шланг | 2 |
| 49 | 4190261 | Зажим | 10 |
| 50 | 4190274 | Зажим | 4 |
| 51 | 4208479 | Зажим | 2 |
| 52 | J271025 | Болт с шайбой | 12 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 53 | 4304539 | Проставка | 2 |
| 54 | J271075 | Болт с шайбой | 2 |
| 54A | J901075 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 57 | 94-2010 | Пробка | 4 |
| 58 | 94-2011 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
