Кондиционер (дасхбоард) — HITACHI EH5000AC-3-C

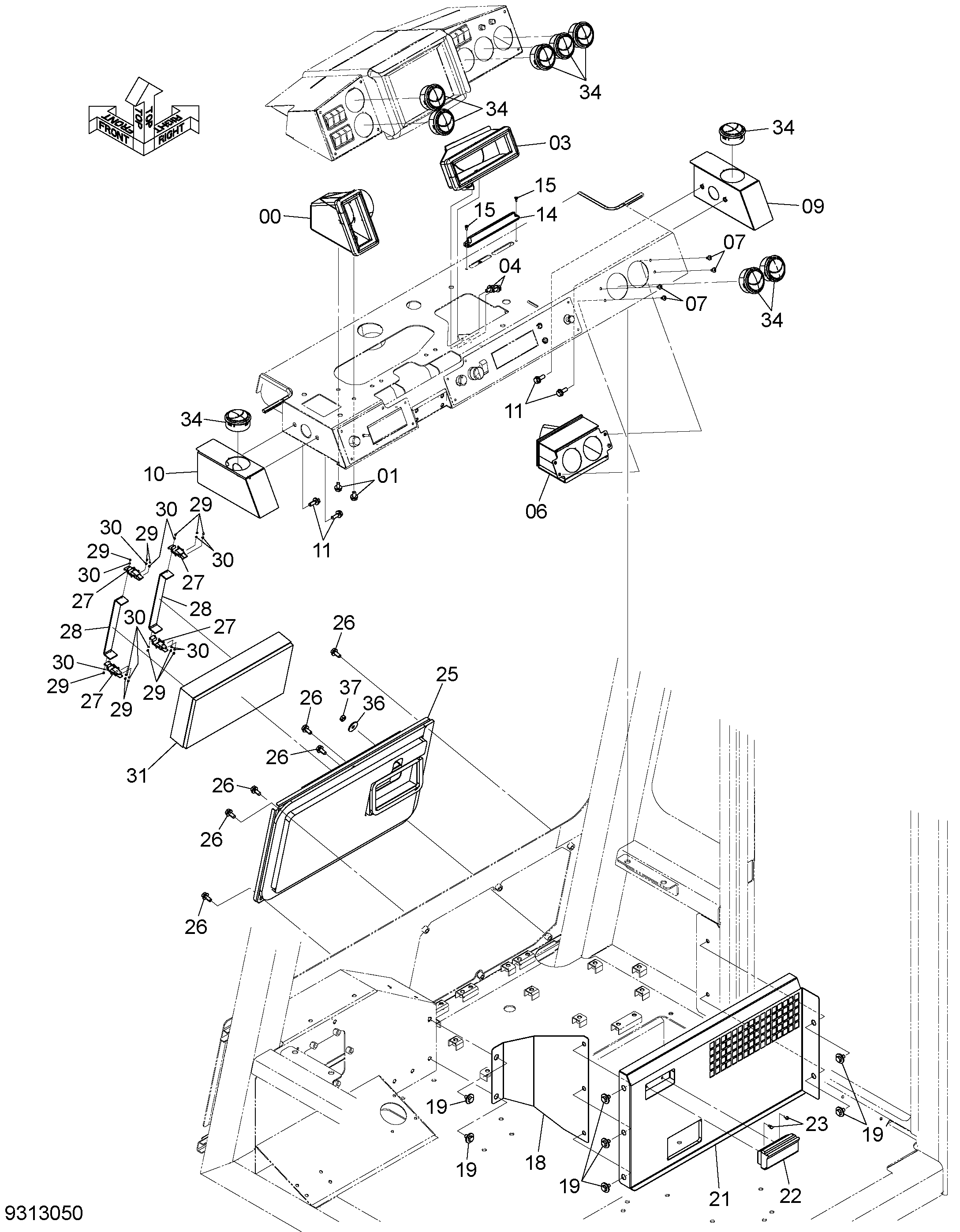

Заводская схема «Кондиционер (дасхбоард)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9313039 | Воздуховод-в сборе(1) | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 9313040 | Воздуховод-в сборе(1) | 1 |
| 04 | J281020 | Болт с шайбой | 2 |
| 04A | J901020 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 06 | 9313045 | Воздуховод-в сборе(1) | 1 |
| 07 | J650616 | Винт | 4 |
| 09 | 7055815 | Воздуховод | 1 |
| 10 | 7055816 | Воздуховод | 1 |
| 11 | J271030 | Болт с шайбой | 4 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 14 | 2058713 | Форсунка | 1 |
| 15 | J660512 | Винт | 2 |
| 18 | 8115787 | Крышка | 1 |
| 19 | J281020 | Болт с шайбой | 7 |
| 19A | J901020 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 21 | 9313036 | Крышка | 1 |
| 22 | 4298985 | Асхтрай | 1 |
| 23 | J680512 | Винт с шайбой | 2 |
| 25 | 9313176 | Крышка | 1 |
| 26 | J271025 | Болт с шайбой | 6 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4254200 | Замок | 4 |
| 28 | 4379180 | Кронштейн | 2 |
| 29 | M430306 | Винт | 16 |
| 30 | A590903 | Пружинная шайба | 16 |
| 31 | 4206637 | Фильтр воздушный | 1 |
| 34 | YA00003014 | Лоувер | 9 |
| 36 | 4334251 | Плоская шайба | 1 |
| 37 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
