Рулевое управление, тормоз трубопроводы — HITACHI EH5000AC-3-C

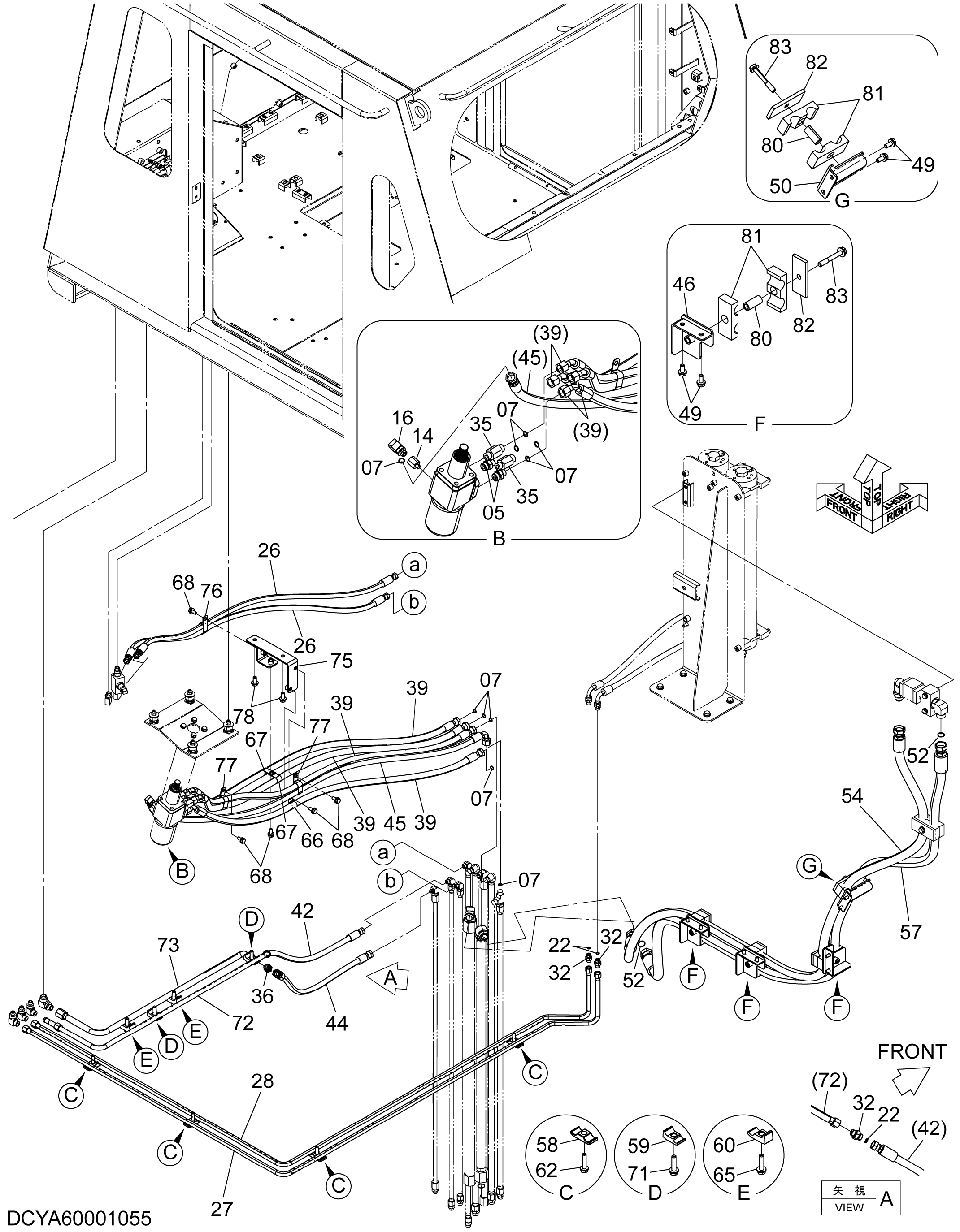

Заводская схема «Рулевое управление, тормоз трубопроводы» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4187187 | Адаптер | 2 |
| 05A | U10778U | Уплотнительное кольцо | 1 |
| 07 | 4138938 | Уплотнительное кольцо | 10 |
| 14 | 4717529 | Дроссель | 1 |
| 16 | 4202112 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4138928 | Уплотнительное кольцо | 3 |
| 26 | YA00003948 | Шланг | 2 |
| 27 | 8114904 | Трубка | 1 |
| 28 | 8114908 | Трубка | 1 |
| 32 | 4198405 | Адаптер | 3 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | 4689739 | Адаптер | 2 |
| 35A | U10778U | Уплотнительное кольцо | 1 |
| 36 | A852143 | Адаптер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 4274488 | Шланг | 4 |
| 42 | YA00003949 | Шланг | 1 |
| 44 | 4350434 | Шланг | 1 |
| 45 | YA00003950 | Шланг | 1 |
| 46 | 8123393 | Кронштейн | 3 |
| 49 | J271025 | Болт с шайбой | 8 |
| 49A | J901025 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 50 | 8123394 | Кронштейн | 1 |
| 52 | 4187328 | Уплотнительное кольцо | 2 |
| 54 | YA00003951 | Шланг | 1 |
| 57 | YA00016912 | Шланг | 1 |
| 58 | 4189858 | Хомут трубки | 4 |
| 59 | 4190124 | Хомут трубки | 2 |
| 60 | 4190125 | Хомут трубки | 2 |
| 62 | J271050 | Болт с шайбой | 4 |
| 62A | J901050 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 65 | J271255 | Болт с шайбой | 2 |
| 65A | J901255 | Болт | 1 |
| 65B | J222012 | Шайба | 1 |
| 66 | 4190262 | Зажим | 1 |
| 67 | 4190277 | Зажим | 2 |
| 68 | J271025 | Болт с шайбой | 5 |
| 68A | J901025 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 71 | J271250 | Болт с шайбой | 2 |
| 71A | J901250 | Болт | 1 |
| 71B | J222012 | Шайба | 1 |
| 72 | 8118184 | Трубка | 1 |
| 73 | 8118183 | Трубка | 1 |
| 75 | 8113348 | Кронштейн | 1 |
| 76 | 4190266 | Зажим | 1 |
| 77 | 4192034 | Зажим | 2 |
| 78 | J271230 | Болт с шайбой | 2 |
| 78A | J901230 | Болт | 1 |
| 78B | J222012 | Шайба | 1 |
| 80 | 4461914 | Проставка | 4 |
| 81 | 4461912 | Хомут шланга | 8 |
| 82 | 4461913 | Пластина | 4 |
| 83 | J271285 | Болт с шайбой | 4 |
| 83A | J901285 | Болт | 1 |
| 83B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
