Рулевое управление колумн — HITACHI EH5000AC-3-C

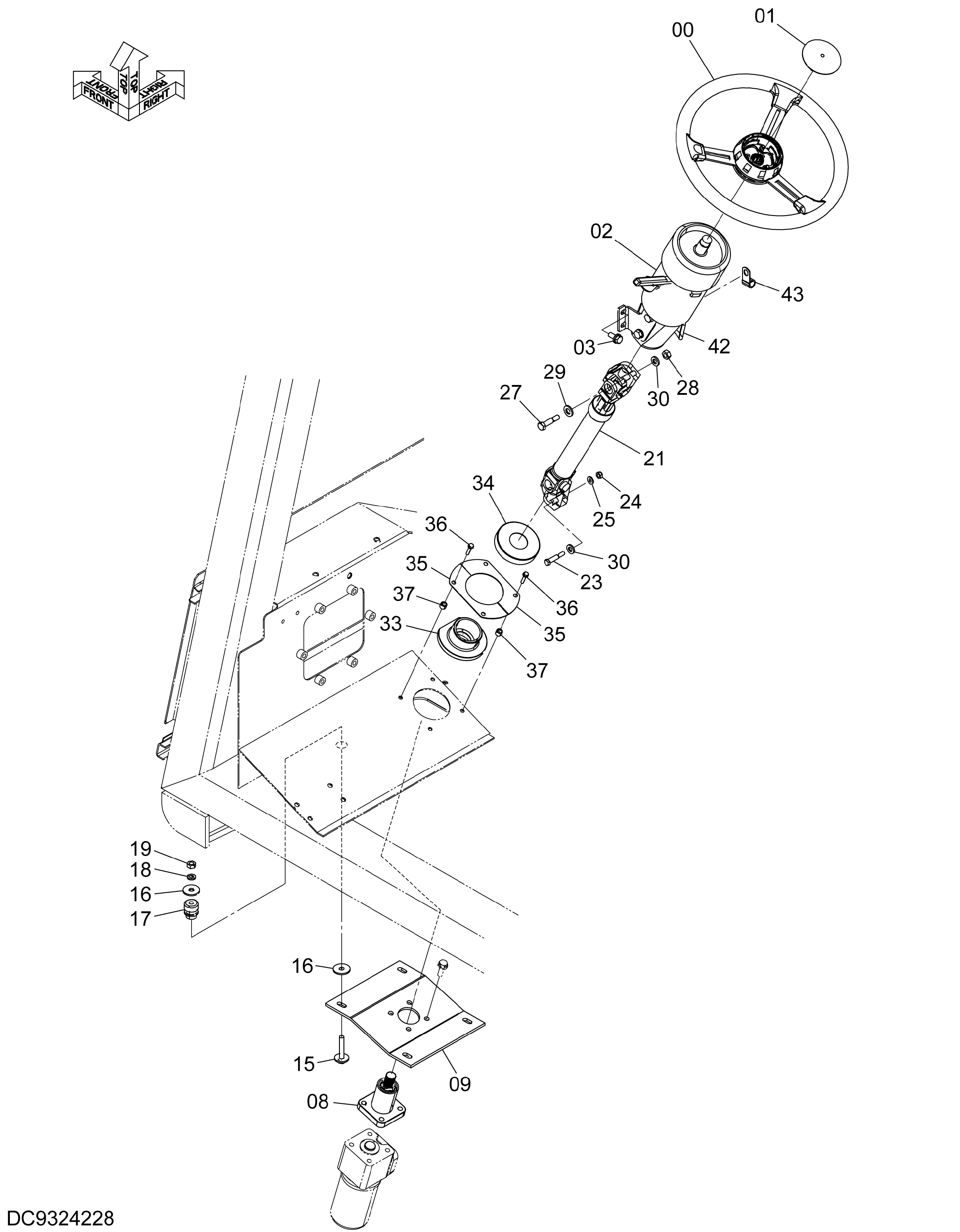

Заводская схема «Рулевое управление колумн» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4642111 | Колесо рулевое управление | 1 |
| 01 | 4642109 | Звуковой сигнал | 1 |
| 02 | 4633451 | Колумн рулевое управление | 1 |
| 03 | J271025 | Болт с шайбой | 4 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 08 | 4633452 | Вал | 1 |
| 09 | 4690997 | Кронштейн | 1 |
| 15 | J281060 | Болт с шайбой | 4 |
| 15A | J901060 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 16 | J217083 | Шайба | 8 |
| 17 | 4633445 | Крепление | 4 |
| 18 | J222010 | Шайба | 4 |
| 19 | J950010 | Гайка | 4 |
| 21 | 4633450 | Вал привод | 1 |
| 23 | 4716451 | Болт | 1 |
| 24 | 4030364 | U-образная гайка | 1 |
| 25 | J222008 | Шайба | 1 |
| 27 | 4716452 | Болт | 1 |
| 28 | M660010 | U-образная гайка | 1 |
| 29 | J222012 | Шайба | 1 |
| 30 | J222010 | Шайба | 2 |
| 33 | 4642114 | Защитный чехол | 1 |
| 34 | 4642113 | Крышка | 1 |
| 35 | 4638208 | Пластина | 2 |
| 36 | J260630 | Болт с шайбой | 4 |
| 36A | J900630 | Болт | 1 |
| 36B | A590106 | Плоская шайба | 1 |
| 37 | 4630925 | Проставка | 4 |
| 42 | 4327293 | Трубка спирал | 1 |
| 43 | 4190275 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
