Проводка (1) — HITACHI EH5000AC-3-C

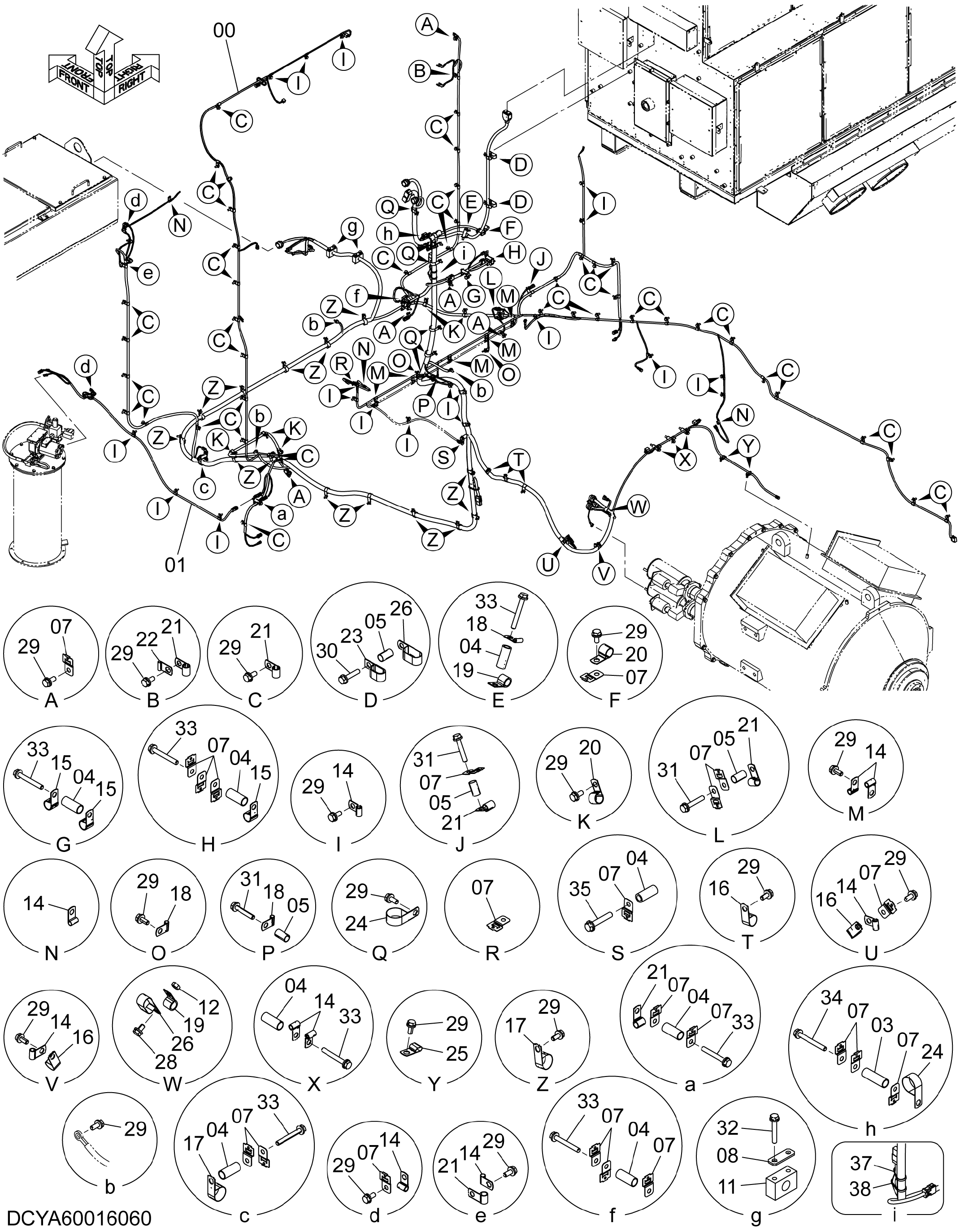

Заводская схема «Проводка (1)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0007831 | Жгут проводов | 1 |
| 01 | YA00014750 | Жгут проводов | 1 |
| 01A | 4653384 | Диод | 1 |
| 03 | 4215879 | Проставка | 1 |
| 04 | 4304539 | Проставка | 10 |
| 05 | 4382432 | Проставка | 5 |
| 07 | 4448037 | Кронштейн | 27 |
| 08 | 4454820 | Кронштейн | 2 |
| 11 | 4454818 | Хомут | 2 |
| 12 | J950010 | Гайка | 1 |
| 14 | 4190261 | Зажим | 41 |
| 15 | 4190262 | Зажим | 3 |
| 16 | 4190263 | Зажим | 5 |
| 17 | 4190264 | Зажим | 15 |
| 18 | 4190271 | Зажим | 4 |
| 19 | 4190273 | Зажим | 2 |
| 20 | 4190274 | Зажим | 6 |
| 21 | 4190275 | Зажим | 48 |
| 22 | 4190276 | Зажим | 1 |
| 23 | 4190282 | Зажим | 2 |
| 24 | 4190291 | Зажим | 9 |
| 25 | 4192018 | Зажим | 2 |
| 26 | 4192034 | Зажим | 3 |
| 28 | J271020 | Болт с шайбой | 1 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | J271025 | Болт с шайбой | 114 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J271050 | Болт с шайбой | 2 |
| 30A | J901050 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | J271060 | Болт с шайбой | 3 |
| 31A | J901060 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | J271070 | Болт с шайбой | 4 |
| 32A | J901070 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J271080 | Болт с шайбой | 9 |
| 33A | J901080 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | J271090 | Болт с шайбой | 1 |
| 34A | J901090 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | J271270 | Болт с шайбой | 1 |
| 35A | J901270 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 37 | 4055311 | Ленточный зажим | 10 |
| 38 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
