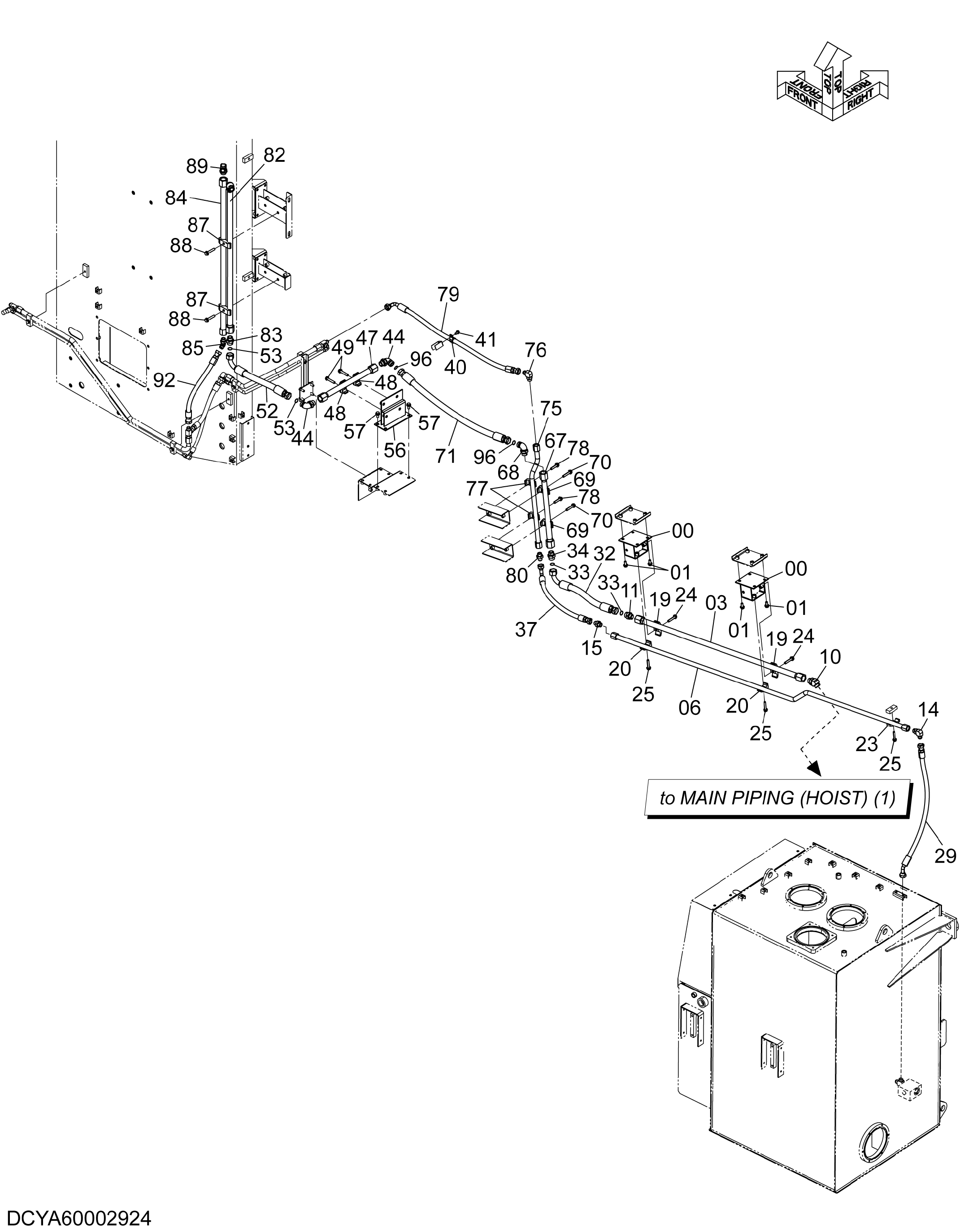

Основные гидролинии (подъёмный механизм)(2) — HITACHI EH5000AC-3-C
Заводская схема «Основные гидролинии (подъёмный механизм)(2)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8116048 | Кронштейн | 2 |
| 01 | J271230 | Болт с шайбой | 8 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 9770001 | Трубка | 1 |
| 06 | YA40002924 | Трубка | 1 |
| 10 | A853288 | Угловой штуцер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | A853188 | Адаптер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | A852366 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | A852166 | Адаптер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4189860 | Хомут трубки | 2 |
| 20 | 4190126 | Хомут трубки | 2 |
| 23 | 4153488 | Хомут трубки | 1 |
| 24 | J271270 | Болт с шайбой | 2 |
| 24A | J901270 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 25 | J271260 | Болт с шайбой | 3 |
| 25A | J901260 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 29 | 4689112 | Шланг | 1 |
| 32 | 4695547 | Шланг | 1 |
| 33 | 4187328 | Уплотнительное кольцо | 2 |
| 34 | A853188 | Адаптер | 1 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 37 | 4695086 | Шланг | 1 |
| 40 | 4192035 | Зажим | 1 |
| 41 | J271025 | Болт с шайбой | 1 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 44 | A853388 | Угловой штуцер | 2 |
| 44A | 4506429 | Уплотнительное кольцо | 1 |
| 47 | YA40002583 | Трубка | 1 |
| 48 | 4190127 | Хомут трубки | 2 |
| 49 | J271270 | Болт с шайбой | 2 |
| 49A | J901270 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 52 | 4695551 | Шланг | 1 |
| 53 | 4187328 | Уплотнительное кольцо | 2 |
| 56 | 8122948 | Кронштейн | 1 |
| 57 | J271230 | Болт с шайбой | 4 |
| 57A | J901230 | Болт | 1 |
| 57B | J222012 | Шайба | 1 |
| 67 | 9770002 | Трубка | 1 |
| 68 | A853388 | Угловой штуцер | 1 |
| 68A | 4506429 | Уплотнительное кольцо | 1 |
| 69 | 4190127 | Хомут трубки | 2 |
| 70 | J271270 | Болт с шайбой | 2 |
| 70A | J901270 | Болт | 1 |
| 70B | J222012 | Шайба | 1 |
| 71 | 4694154 | Шланг | 1 |
| 75 | 8116610 | Трубка | 1 |
| 76 | A852366 | Угловой штуцер | 1 |
| 76A | 4506424 | Уплотнительное кольцо | 1 |
| 77 | 4190126 | Хомут трубки | 2 |
| 78 | J271260 | Болт с шайбой | 2 |
| 78A | J901260 | Болт | 1 |
| 78B | J222012 | Шайба | 1 |
| 79 | 4694134 | Шланг | 1 |
| 80 | A852166 | Адаптер | 1 |
| 80A | 4506424 | Уплотнительное кольцо | 1 |
| 82 | YA40002592 | Трубка | 1 |
| 83 | A853188 | Адаптер | 1 |
| 83A | 4506429 | Уплотнительное кольцо | 1 |
| 84 | YA40009199 | Трубка | 1 |
| 85 | A852266 | Угловой штуцер | 1 |
| 85A | 4506424 | Уплотнительное кольцо | 1 |
| 87 | 4189860 | Хомут трубки | 2 |
| 88 | J271270 | Болт с шайбой | 2 |
| 88A | J901270 | Болт | 1 |
| 88B | J222012 | Шайба | 1 |
| 89 | 4156436 | Угловой штуцер | 1 |
| 89A | 4506429 | Уплотнительное кольцо | 1 |
| 92 | 4683469 | Шланг | 1 |
| 96 | 4187328 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
