Шпиндель — HITACHI EH5000AC-3-C

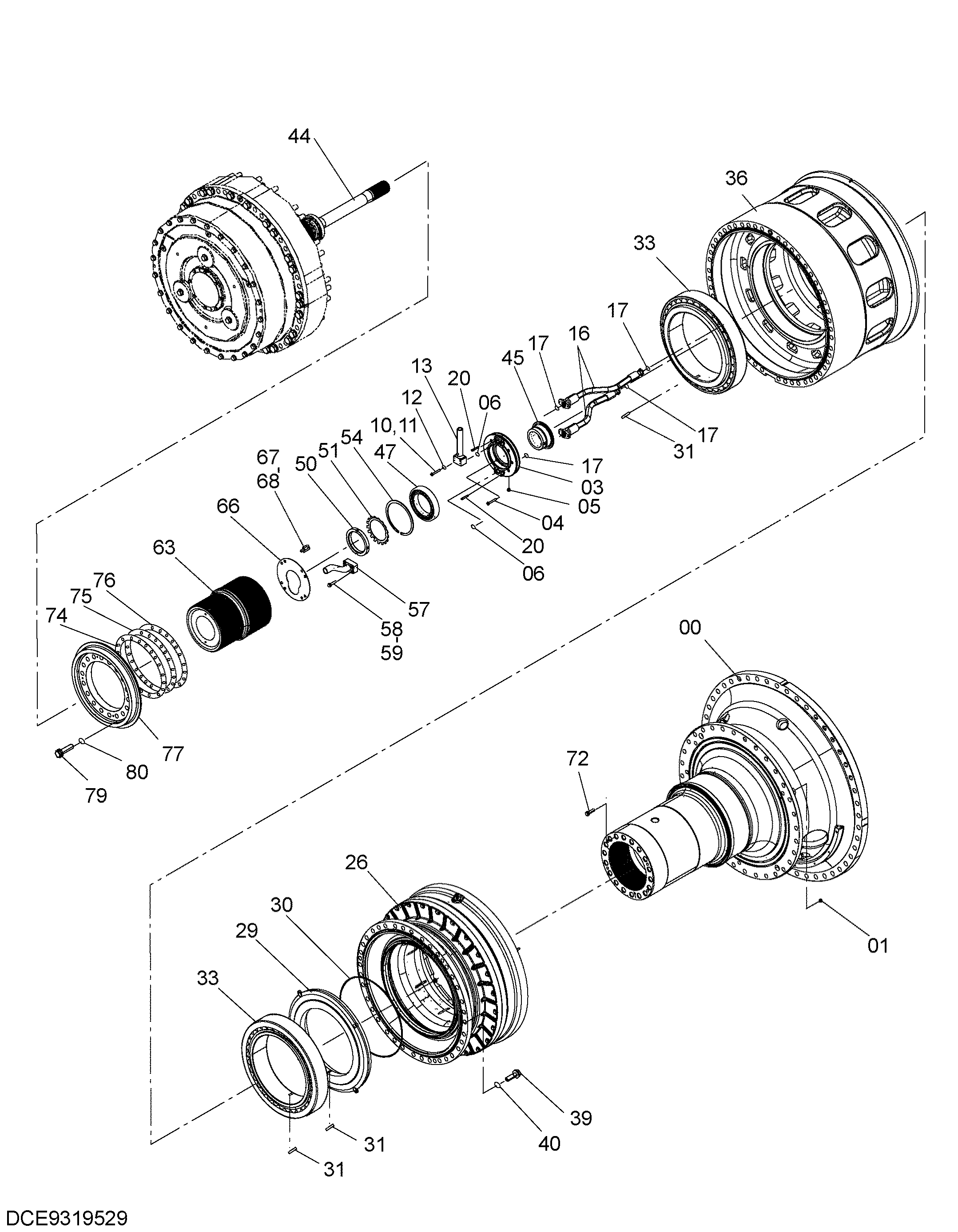

Заводская схема «Шпиндель» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9319529 | Спиндле-ассемблй | 1 | |
| 00 | 5011526 | Шпиндель | 1 |
| 01 | 9134112 | Пробка | 1 |
| 03 | 2055859 | Фиксатор | 1 |
| 04 | M341660 | Болт с внутренним шестигранником | 6 |
| 05 | 94-2010 | Пробка | 1 |
| 06 | 4153533 | Уплотнительное кольцо | 2 |
| 10 | 4687166 | Болт | 4 |
| 11 | A590112 | Плоская шайба | 4 |
| 12 | 4514053 | Провод | 1 |
| 13 | 8116355 | Трубка | 1 |
| 16 | 4722740 | Шланг | 2 |
| 17 | 4292383 | Уплотнительное кольцо | 4 |
| 20 | M341056 | Болт с внутренним шестигранником | 4 |
| 26 | 9319528 | Браке-ассемблй | 1 |
| 29 | 2059494 | Фиксатор подшипник. | 1 |
| 30 | 4695124 | Уплотнительное кольцо | 1 |
| 31 | 4639308 | Палец | 3 |
| 33 | 4719578 | Роликовый подшипник | 2 |
| 36 | YB00001242 | Колесо | 1 |
| 39 | J833000 | Болт | 36 |
| 40 | 4114408 | Шайба | 36 |
| 44 | 2059500 | Вал | 1 |
| 45 | 2059527 | Втулка | 1 |
| 47 | 4180355 | Шариковый подшипник | 1 |
| 50 | 4511823 | Гайка подшипник. | 1 |
| 51 | 4689618 | Шайба подшипник. | 1 |
| 54 | 4692715 | Стопорное кольцо | 1 |
| 57 | YB40000019 | Трубка фланец | 1 |
| 58 | J921050 | Болт | 4 |
| 59 | A590110 | Плоская шайба | 4 |
| 63 | 1037202 | Вал | 1 |
| 66 | 3120429 | Баффле | 1 |
| 67 | J921225 | Болт | 8 |
| 68 | 4688729 | Стопорная шайба | 4 |
| 72 | M341220 | Болт с внутренним шестигранником | 1 |
| 74 | 3120409 | Регулировочная шайба | 8 |
| 75 | 3120410 | Регулировочная шайба | 4 |
| 76 | 3120411 | Регулировочная шайба | 4 |
| 77 | 2059493 | Фиксатор подшипник. | 1 |
| 79 | J833306 | Болт | 22 |
| 80 | 4083438 | Шайба | 22 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
