Измеритель панель — HITACHI EH5000AC-3-C

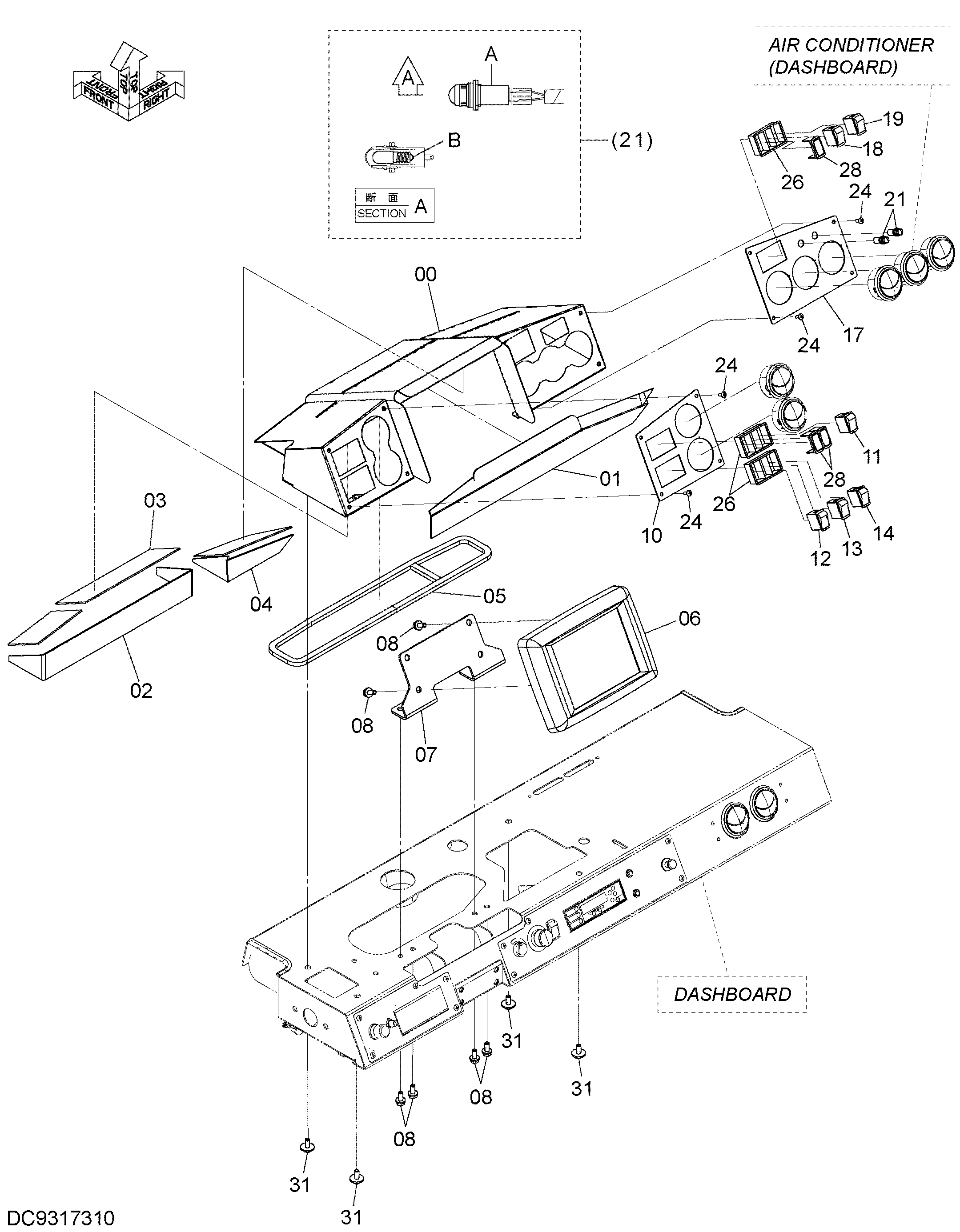

Заводская схема «Измеритель панель» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012740 | Крышка | 1 |
| 01 | 4712752 | Виброизолятор | 1 |
| 02 | 3119875 | Виброизолятор | 1 |
| 03 | 4718600 | Виброизолятор | 1 |
| 04 | 4718601 | Виброизолятор | 1 |
| 05 | 4718714 | Уплотнение | 1 |
| 06 | YA00001191 | Дисплай | 1 |
| 07 | 7058797 | Кронштейн | 1 |
| 08 | J271025 | Болт с шайбой | 8 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 3114330 | Панель | 1 |
| 11 | 4637213 | Выключатель тумблер | 1 |
| 12 | 4631740 | Выключатель тумблер | 1 |
| 13 | 4631732 | Выключатель тумблер | 1 |
| 14 | 4669759 | Выключатель тумблер | 1 |
| 17 | 3114329 | Панель | 1 |
| 18 | 4631734 | Выключатель тумблер | 1 |
| 19 | 4631733 | Выключатель тумблер | 1 |
| 21 | 4408332 | Фонарь пилотный | 2 |
| 21A | 4324000 | Держатель | 1 |
| 21B | 4324002 | Фонарь | 1 |
| 24 | J650616 | Винт | 8 |
| 26 | 4656338 | Панель | 3 |
| 28 | 4669744 | Пробка | 3 |
| 31 | J281020 | Болт с шайбой | 4 |
| 31A | J901020 | Болт | 1 |
| 31B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
