Каталог запчастей HITACHI
Приборная панель — HITACHI EH5000AC-3-C

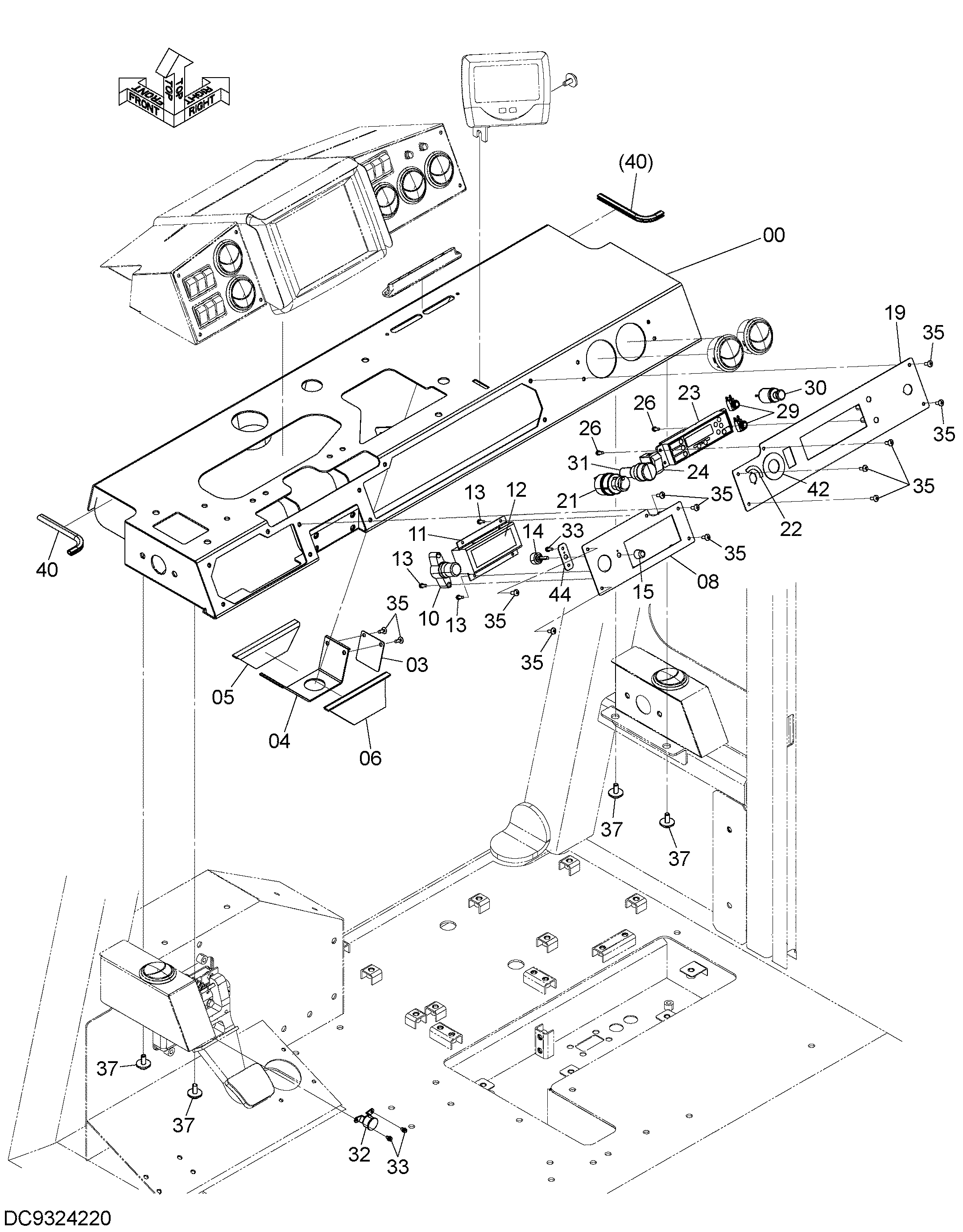

Заводская схема «Приборная панель» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011809 | Приборная панель | 1 |
| 03 | 4715154 | Пластина | 1 |
| 04 | 4718599 | Виброизолятор | 1 |
| 05 | 4718597 | Виброизолятор | 1 |
| 06 | 4718598 | Виброизолятор | 1 |
| 08 | 8114801 | Панель | 1 |
| 10 | 4417768 | Выключатель | 1 |
| 11 | 4656354 | Короб выключатель | 1 |
| 12 | 4656355 | Панель | 1 |
| 13 | J460516 | Винт с шайбой | 6 |
| 14 | YA00001409 | Потентиометер | 1 |
| 15 | 4483208 | Ручка | 1 |
| 19 | 7055545 | Панель | 1 |
| 22 | 4264805 | Информационная табличка | 1 |
| 23 | 4644646 | Панель управление | 1 |
| 24 | YA00021411 | Выключатель тумблер | 1 |
| 26 | J460516 | Винт с шайбой | 4 |
| 29 | 4266984 | Выключатель пусх-буттон | 2 |
| 30 | 4357862 | Лигхтер | 1 |
| 31 | 4676622 | Выключатель | 1 |
| 32 | 4258403 | Зуммер | 1 |
| 33 | J460510 | Винт с шайбой | 4 |
| 35 | J650616 | Винт | 12 |
| 37 | J281025 | Болт с шайбой | 4 |
| 37A | J901025 | Болт | 1 |
| 37B | 4486055 | Шайба | 1 |
| 40 | 4711511 | Манжета резиновый | 1 |
| 42 | 4723905 | Информационная табличка | 1 |
| 44 | YA00010802 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
