Воздушный воздуховод — HITACHI EH5000AC-3-C

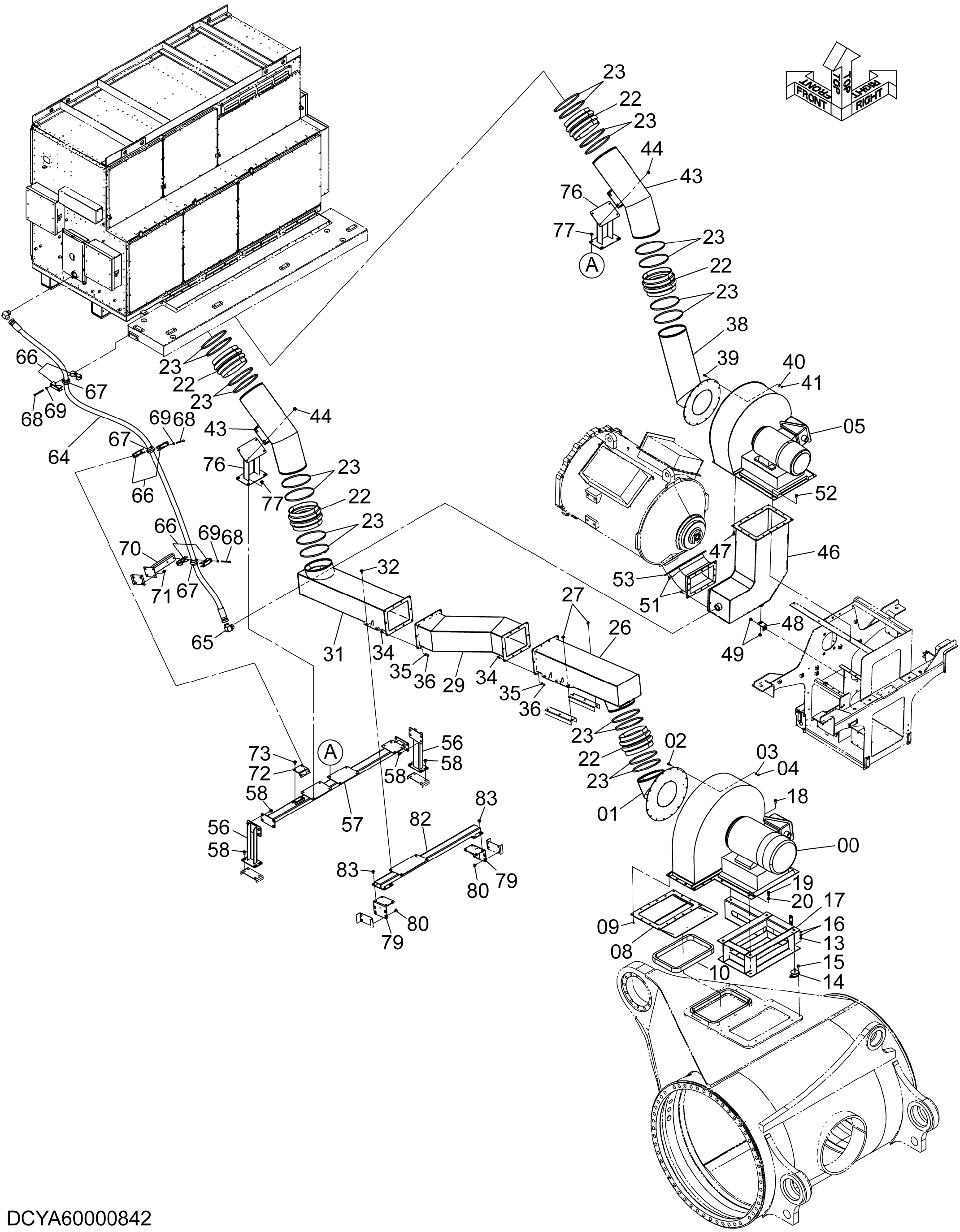

Заводская схема «Воздушный воздуховод» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00016801 замена: YA00016803 | Вентилятор | 1 |
| 00 | YA00016803 | Вентилятор | 1 |
| 01 | YA40001339 | Воздуховод | 1 |
| 02 | J271030 | Болт с шайбой | 16 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J222010 | Шайба | 16 |
| 04 | J950010 | Гайка | 16 |
| 05 | YA00016802 замена: YA00016804 | Вентилятор | 1 |
| 05 | YA00016804 | Вентилятор | 1 |
| 08 | YA40001341 | Воздуховод | 1 |
| 09 | J271035 | Болт с шайбой | 16 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | YA00001186 | Уплотнение | 1 |
| 13 | J222012 | Шайба | 5 |
| 14 | YA00001190 | Амортизатор резиновый | 5 |
| 15 | J271225 | Болт с шайбой | 10 |
| 15A | J901225 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J950012 | Гайка | 10 |
| 17 | YA40001342 | Кронштейн | 1 |
| 18 | J271235 | Болт с шайбой | 1 |
| 18A | J901235 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | J901640 | Болт | 4 |
| 20 | J222016 | Шайба | 4 |
| 22 | 4686465 | Резиновый шланг | 5 |
| 23 | 4291359 | Хомут шланга | 20 |
| 26 | YA40001338 | Воздуховод | 1 |
| 27 | J281030 | Болт с шайбой | 6 |
| 27A | J901030 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 29 | YA40001337 | Воздуховод | 1 |
| 31 | YA40001336 | Воздуховод | 1 |
| 32 | J281030 | Болт с шайбой | 4 |
| 32A | J901030 | Болт | 1 |
| 32B | 4486055 | Шайба | 1 |
| 34 | J271030 | Болт с шайбой | 20 |
| 34A | J901030 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | J222010 | Шайба | 20 |
| 36 | J950010 | Гайка | 20 |
| 38 | YA40001335 | Воздуховод | 1 |
| 39 | J271030 | Болт с шайбой | 12 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | J222010 | Шайба | 12 |
| 41 | J950010 | Гайка | 12 |
| 43 | YA40001334 | Воздуховод | 2 |
| 44 | J281030 | Болт с шайбой | 8 |
| 44A | J901030 | Болт | 1 |
| 44B | 4486055 | Шайба | 1 |
| 46 | YA40000782 | Воздуховод | 1 |
| 47 | J271035 | Болт с шайбой | 16 |
| 47A | J901035 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | YA00001039 | Кронштейн | 1 |
| 49 | J281025 | Болт с шайбой | 2 |
| 49A | J901025 | Болт | 1 |
| 49B | 4486055 | Шайба | 1 |
| 51 | J271025 | Болт с шайбой | 28 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | J271235 | Болт с шайбой | 5 |
| 52A | J901235 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 53 | YA00002401 | Воздуховод | 1 |
| 56 | YA40001330 | Кронштейн | 2 |
| 57 | YA40001329 | Кронштейн | 1 |
| 58 | J281235 | Болт с шайбой | 16 |
| 58A | J901235 | Болт | 1 |
| 58B | 4249324 | Шайба | 1 |
| 64 | 4691930 | Шланг | 1 |
| 65 | 4656336 | Угловой штуцер | 1 |
| 65A | 4037888 | Уплотнительное кольцо | 1 |
| 66 | 4186032 | Хомут | 3 |
| 67 | 4402105 | Втулка | 3 |
| 68 | J901004 | Болт | 6 |
| 69 | J222010 | Шайба | 6 |
| 70 | 9770922 | Кронштейн | 1 |
| 71 | J271230 | Болт с шайбой | 4 |
| 71A | J901230 | Болт | 1 |
| 71B | J222012 | Шайба | 1 |
| 72 | YA40003603 | Кронштейн | 1 |
| 73 | J281030 | Болт с шайбой | 2 |
| 73A | J901030 | Болт | 1 |
| 73B | 4486055 | Шайба | 1 |
| 76 | YA40001331 | Кронштейн | 2 |
| 77 | J281030 | Болт с шайбой | 8 |
| 77A | J901030 | Болт | 1 |
| 77B | 4486055 | Шайба | 1 |
| 79 | YA40001333 | Кронштейн | 2 |
| 80 | J281030 | Болт с шайбой | 8 |
| 80A | J901030 | Болт | 1 |
| 80B | 4486055 | Шайба | 1 |
| 82 | YA40001332 | Кронштейн | 1 |
| 83 | J281030 | Болт с шайбой | 8 |
| 83A | J901030 | Болт | 1 |
| 83B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
