Электрооборудование (6) — HITACHI EH5000AC-3-C

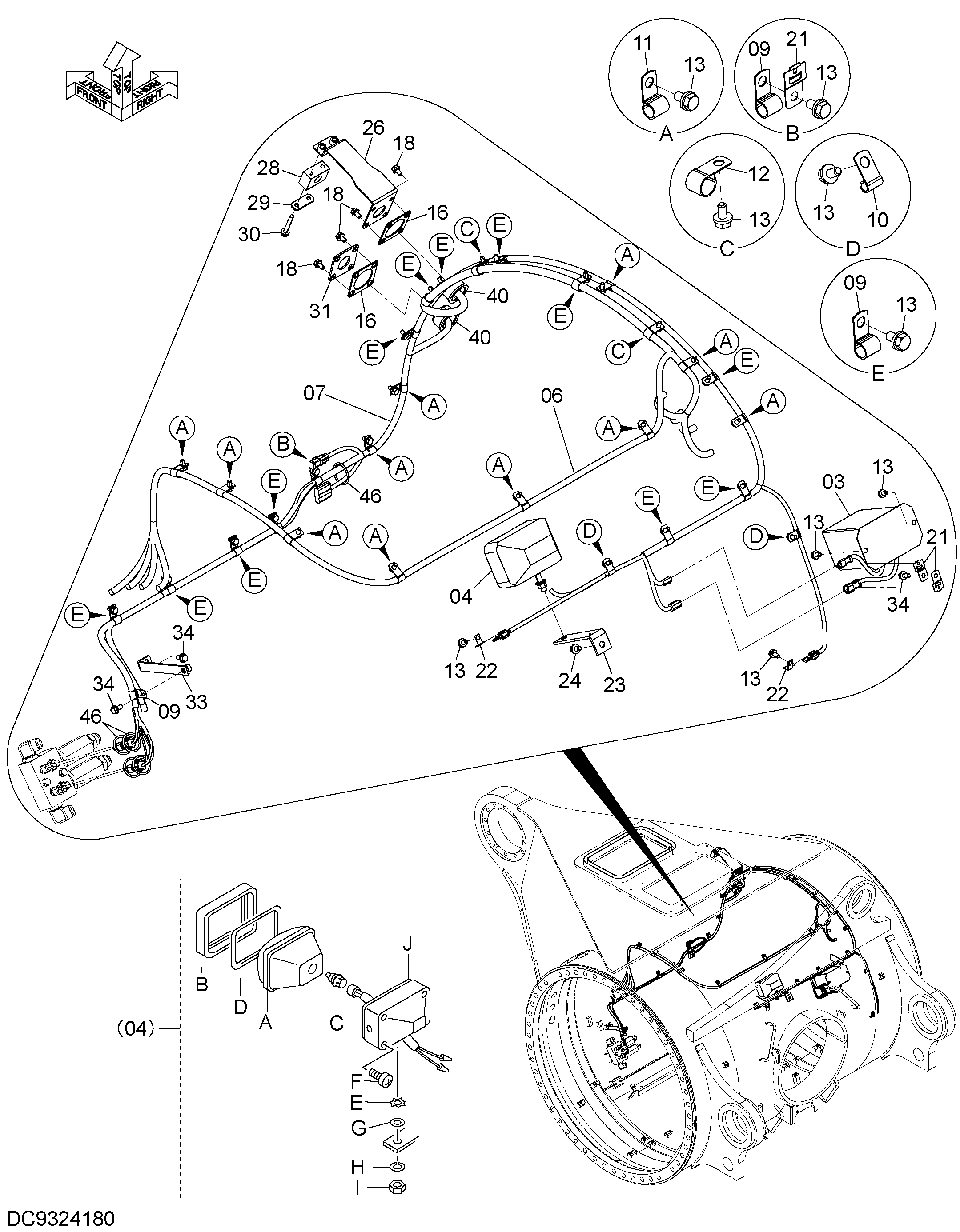

Заводская схема «Электрооборудование (6)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | YA60014511 | Короб выключатель | 1 |
| 04 | 4336570 замена: 4326800 | Фара | 1 |
| 04 | 4326800 | Фара | 1 |
| 04A | 4326801 | Ленс блок | 1 |
| 04B | 4326802 | Рама | 1 |
| 04C | 4285648 | Лампа | 1 |
| 04D | 4326803 | Прокладка | 1 |
| 04E | 4307026 | Шайба | 1 |
| 04F | 4307027 | Винт | 4 |
| 04G | A590114 | Плоская шайба | 1 |
| 04H | A590914 | Пружинная шайба | 1 |
| 04I | J952014 | Гайка | 1 |
| 06 | 2059885 | Жгут проводов | 1 |
| 07 | 1037383 | Жгут проводов | 1 |
| 09 | 4190275 | Зажим | 14 |
| 10 | 4190261 | Зажим | 2 |
| 11 | 4190253 | Зажим | 9 |
| 12 | 4190263 | Зажим | 4 |
| 13 | J271020 | Болт с шайбой | 32 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 16 | 4694045 | Манжета | 2 |
| 18 | J271020 | Болт с шайбой | 8 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 21 | 4448037 | Кронштейн | 3 |
| 22 | 4336875 | Кронштейн | 2 |
| 23 | 4698622 | Кронштейн | 1 |
| 24 | J271220 | Болт с шайбой | 1 |
| 24A | J901220 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | YA40000569 | Кронштейн | 1 |
| 28 | 4454818 | Хомут | 1 |
| 29 | 4454820 | Кронштейн | 1 |
| 30 | J271070 | Болт с шайбой | 2 |
| 30A | J901070 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 4698572 | Кронштейн | 1 |
| 33 | 9771611 | Кронштейн | 1 |
| 34 | J271025 | Болт с шайбой | 3 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 40 | YA00014024 | Резиновая втулка | 2 |
| 46 | 4055311 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
