Кабина — HITACHI EH5000AC-3-C

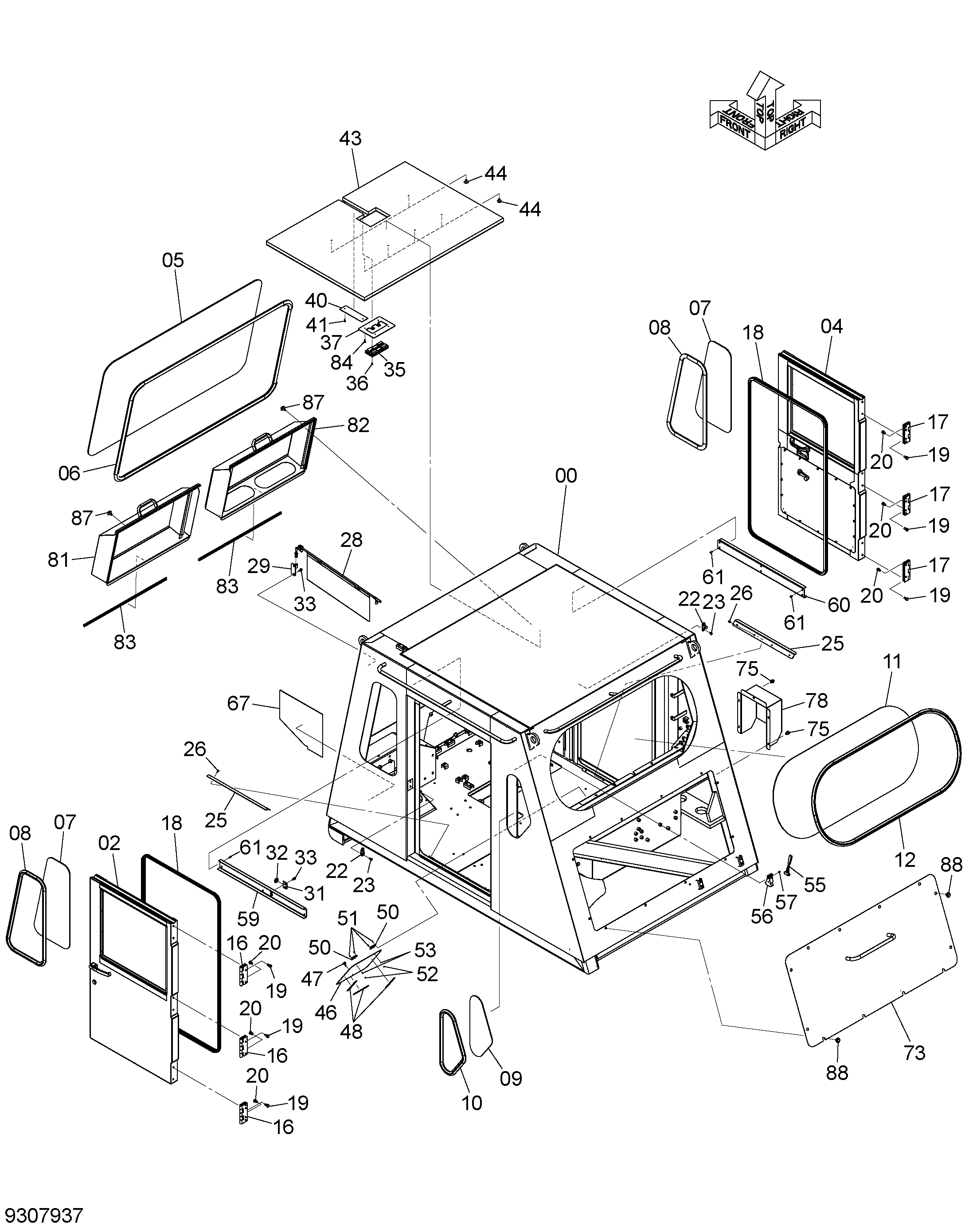

Заводская схема «Кабина» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012640 | Кабина | 1 |
| 02 | 9311031 | Дверь (левый) | 1 |
| 04 | 9310998 | Дверь (правый) | 1 |
| 05 | 4705439 | Стекло | 1 |
| 06 | 4706128 | Резиновое уплотнение | 1 |
| 07 | 4686275 | Стекло | 2 |
| 08 | 4706212 | Резиновое уплотнение | 2 |
| 09 | 3117275 | Стекло | 1 |
| 10 | 4706211 | Резиновое уплотнение | 1 |
| 11 | 4705440 | Стекло | 1 |
| 12 | 4706129 | Резиновое уплотнение | 1 |
| 16 | 4706527 | Петля дверь | 3 |
| 17 | 4706528 | Петля дверь | 3 |
| 18 | 4706432 | Уплотнитель | 2 |
| 19 | 4372261 | Болт с шайбой | 12 |
| 20 | 4706535 | Болт с шайбой | 12 |
| 22 | 4357136 | Ответная планка | 2 |
| 23 | 4372210 | Винт с шайбой | 4 |
| 25 | 4704536 | Крышка | 2 |
| 26 | J680616 | Винт с шайбой | 8 |
| 28 | 4654278 | Сунвисор | 1 |
| 29 | 9771434 | Кронштейн | 1 |
| 31 | 4704527 | Кронштейн | 1 |
| 32 | 4263944 | Резиновая втулка | 1 |
| 33 | J680820 | スクリュ セムス | 4 |
| 35 | 4417319 | Плафон кабины | 1 |
| 36 | J460514 | Винт с шайбой | 2 |
| 37 | 8119633 | Пластина | 1 |
| 40 | 4704537 | Крышка | 1 |
| 41 | J680616 | Винт с шайбой | 2 |
| 43 | 8119439 | Сиденье | 1 |
| 44 | 4662718 | Зажим | 6 |
| 46 | 4706152 | Пластина | 1 |
| 47 | 4245907 | Ручка | 1 |
| 48 | 4693428 | Магнит | 3 |
| 50 | 4693406 | Петля | 2 |
| 51 | J460310 | Винт с шайбой | 10 |
| 52 | M500303 | Гайка | 4 |
| 53 | A590103 | Плоская шайба | 4 |
| 55 | 4362700 | Молоток | 1 |
| 56 | 2038764 | Кронштейн | 1 |
| 57 | J680514 | Винт с шайбой | 2 |
| 59 | 8119666 | Крышка | 1 |
| 60 | 4704529 | Крышка | 1 |
| 61 | J680616 | Винт с шайбой | 12 |
| 67 | 4705441 | Сиденье | 1 |
| 73 | 7056876 | Крышка | 1 |
| 75 | J271020 | Болт с шайбой | 5 |
| 75A | J901020 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 78 | 3119096 | Крышка | 1 |
| 81 | 9308831 | Крышка (левый) | 1 |
| 82 | 9308832 | Крышка (правый) | 1 |
| 83 | 4725523 | Манжета резиновый | 2 |
| 84 | J680620 | Винт с шайбой | 4 |
| 87 | J281025 | Болт с шайбой | 4 |
| 87A | J901025 | Болт | 1 |
| 87B | 4486055 | Шайба | 1 |
| 88 | J281025 | Болт с шайбой | 12 |
| 88A | J901025 | Болт | 1 |
| 88B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
