Основные гидролинии (тормоз)(1-2) — HITACHI EH5000AC-3-C

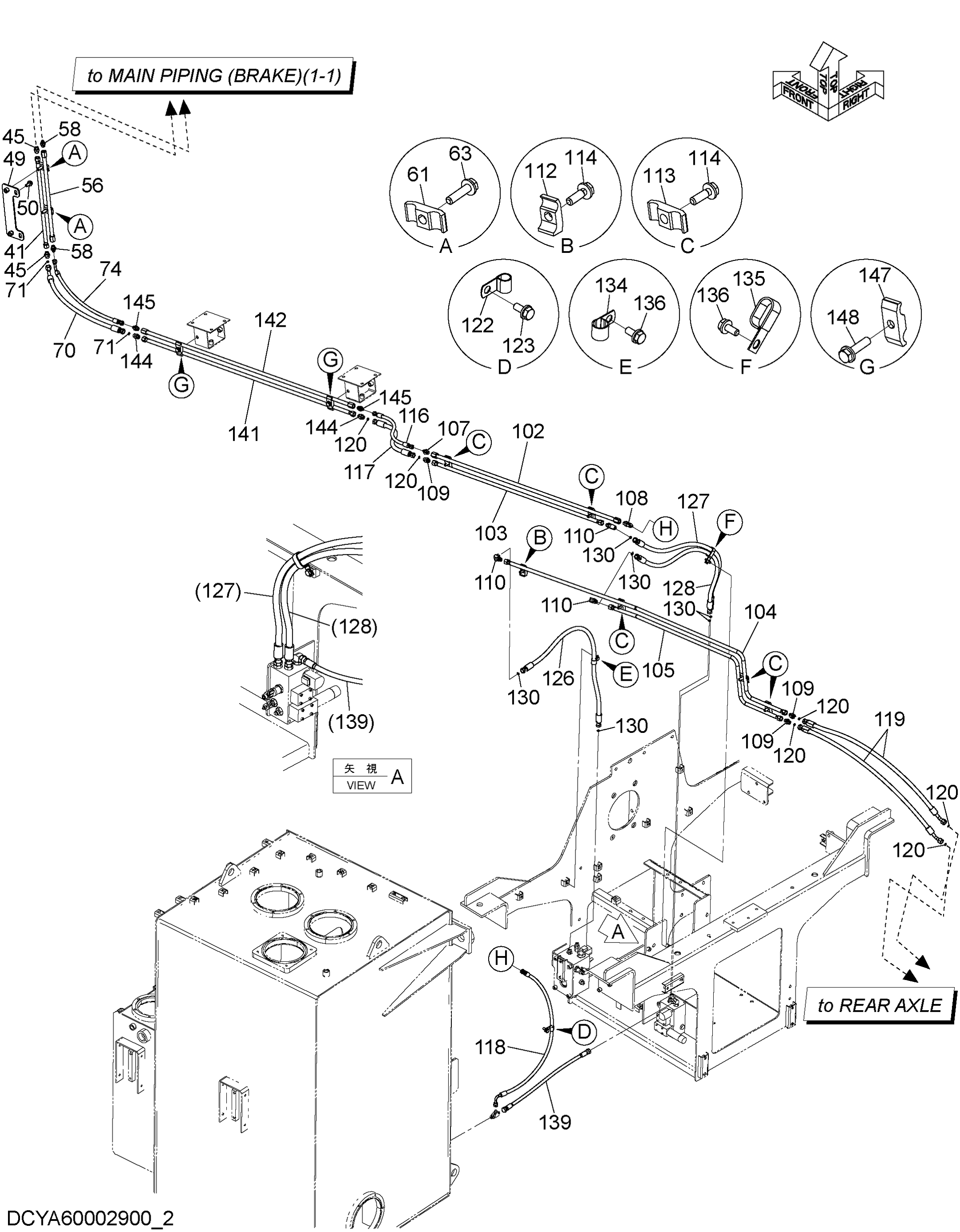

Заводская схема «Основные гидролинии (тормоз)(1-2)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 41 | 9770640 | Трубка | 1 |
| 45 | 4198405 | Адаптер | 2 |
| 45A | 4506429 | Уплотнительное кольцо | 1 |
| 49 | 9765826 | Кронштейн | 1 |
| 50 | J271230 | Болт с шайбой | 2 |
| 50A | J901230 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
| 56 | 9773084 | Трубка | 1 |
| 58 | A852133 | Адаптер | 2 |
| 58A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4189858 | Хомут трубки | 2 |
| 63 | J271250 | Болт с шайбой | 2 |
| 63A | J901250 | Болт | 1 |
| 63B | J222012 | Шайба | 1 |
| 70 | 4695761 | Шланг | 1 |
| 71 | 4138928 | Уплотнительное кольцо | 2 |
| 74 | 4448946 | Шланг | 1 |
| 102 | YA40002928 | Трубка | 1 |
| 103 | YA40002927 | Трубка | 1 |
| 104 | YA40002925 | Трубка | 1 |
| 105 | YA40002926 | Трубка | 1 |
| 107 | A852133 | Адаптер | 1 |
| 107A | 4509180 | Уплотнительное кольцо | 1 |
| 108 | A852333 | Угловой штуцер | 1 |
| 108A | 4509180 | Уплотнительное кольцо | 1 |
| 109 | 4198405 | Адаптер | 3 |
| 109A | 4506429 | Уплотнительное кольцо | 1 |
| 110 | 4643394 | Угловой штуцер | 3 |
| 110A | 4509180 | Уплотнительное кольцо | 1 |
| 112 | 4190124 | Хомут трубки | 1 |
| 113 | 4189858 | Хомут трубки | 5 |
| 114 | J271240 | Болт с шайбой | 6 |
| 114A | J901240 | Болт | 1 |
| 114B | J222012 | Шайба | 1 |
| 116 | 4725945 | Шланг | 1 |
| 117 | 4214434 | Шланг | 1 |
| 118 | 4622829 | Шланг | 1 |
| 119 | 4699924 | Шланг | 2 |
| 120 | 4138928 | Уплотнительное кольцо | 6 |
| 122 | 4190253 | Зажим | 1 |
| 123 | J271025 | Болт с шайбой | 1 |
| 123A | J901025 | Болт | 1 |
| 123B | J222010 | Шайба | 1 |
| 126 | YA00003948 | Шланг | 1 |
| 127 | 4721609 | Шланг | 1 |
| 128 | 4695755 | Шланг | 1 |
| 130 | 4138928 | Уплотнительное кольцо | 6 |
| 134 | 4190274 | Зажим | 1 |
| 135 | 4190266 | Зажим | 1 |
| 136 | J271025 | Болт с шайбой | 2 |
| 136A | J901025 | Болт | 1 |
| 136B | J222010 | Шайба | 1 |
| 139 | 4269840 | Шланг | 1 |
| 141 | 9770641 | Трубка | 1 |
| 142 | 9773085 | Трубка | 1 |
| 144 | 4198405 | Адаптер | 2 |
| 144A | 4506429 | Уплотнительное кольцо | 1 |
| 145 | A852133 | Адаптер | 2 |
| 145A | 4509180 | Уплотнительное кольцо | 1 |
| 147 | 4189858 | Хомут трубки | 2 |
| 148 | J271250 | Болт с шайбой | 2 |
| 148A | J901250 | Болт | 1 |
| 148B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
