Топливные трубопроводы — HITACHI EH5000AC-3-C

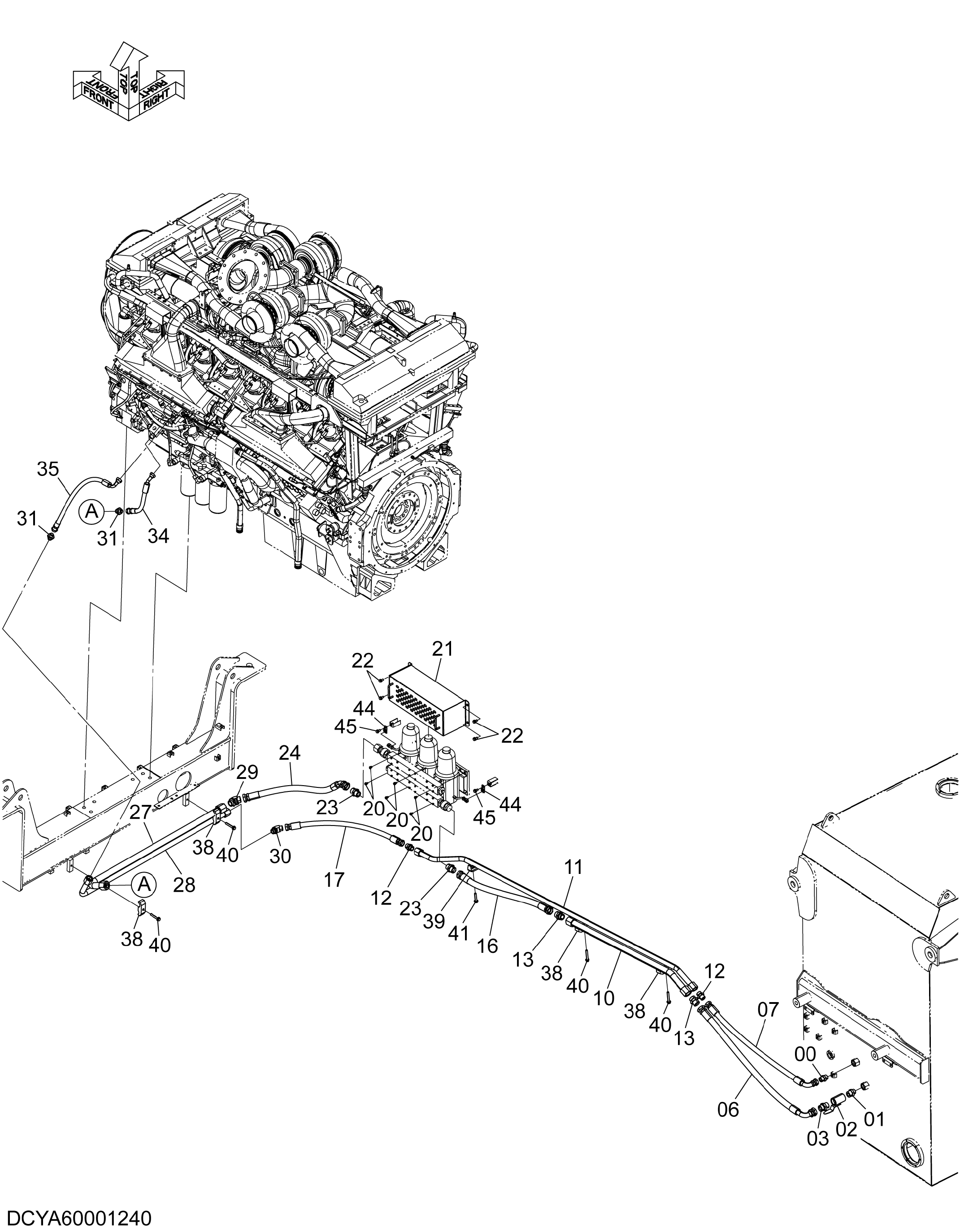

Заводская схема «Топливные трубопроводы» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042034 | Адаптер | 1 |
| 00A | 4506429 | Уплотнительное кольцо | 1 |
| 01 | 4371043 | Адаптер | 1 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 02 | 4134334 | Шаровой клапан | 1 |
| 03 | 94-1306 | Адаптер | 1 |
| 06 | YA00001786 | Шланг | 1 |
| 07 | YA00001787 | Шланг | 1 |
| 10 | YA40001227 | Трубка | 1 |
| 11 | YA40001228 | Трубка | 1 |
| 12 | 4042034 | Адаптер | 2 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4042035 | Адаптер | 2 |
| 13A | 970860 | Уплотнительное кольцо | 1 |
| 16 | YA00001788 | Шланг | 1 |
| 17 | 4611792 | Шланг | 1 |
| 20 | J260816 | Болт с шайбой | 12 |
| 20A | J900816 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | 8115270 | Крышка | 1 |
| 22 | J271025 | Болт с шайбой | 4 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4700510 | Адаптер | 2 |
| 24 | YA00001789 | Шланг | 1 |
| 27 | YA40001229 | Трубка | 1 |
| 28 | YA40001230 | Трубка | 1 |
| 29 | 4317647 | Угловой штуцер | 1 |
| 29A | 970860 | Уплотнительное кольцо | 1 |
| 30 | 4147627 | Угловой штуцер | 1 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | 4456399 | Адаптер | 2 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 34 | 4700628 | Шланг | 1 |
| 35 | 4652663 | Шланг | 1 |
| 38 | 4198598 | Хомут трубки | 4 |
| 39 | 4190127 | Хомут трубки | 1 |
| 40 | J271275 | Болт с шайбой | 4 |
| 40A | J901275 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 41 | J271265 | Болт с шайбой | 1 |
| 41A | J901265 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 44 | 4448037 | Кронштейн | 2 |
| 45 | J271025 | Болт с шайбой | 2 |
| 45A | J901025 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
