Гидроцилиндр рулевого управления — HITACHI EH5000AC-3-C

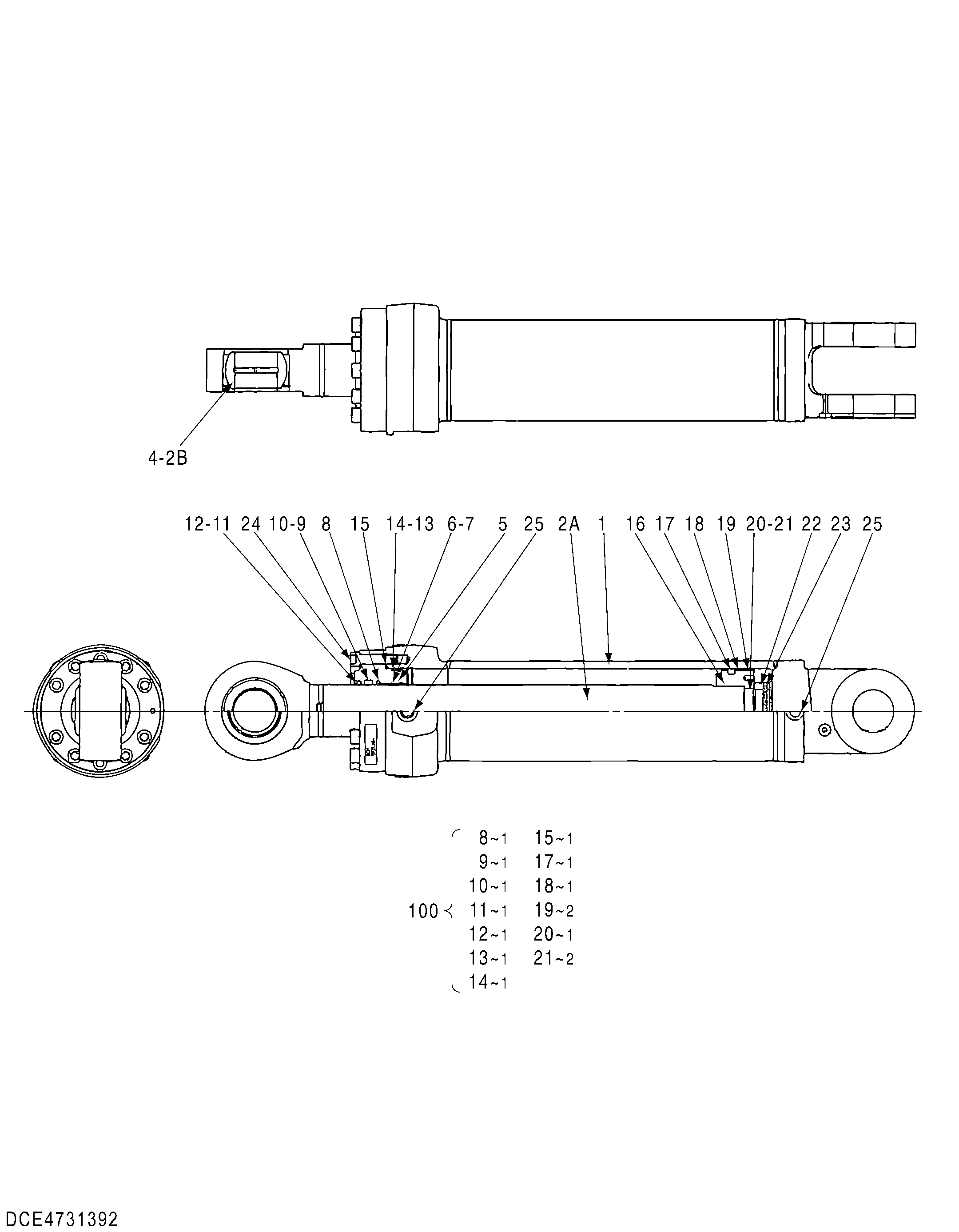

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4731392 | Гидроцилиндр рулевого управления | 1 | |
| 1 | XB00004392 | Труба гидроцилиндра | 1 |
| 2 | XB00004393 | Шток гидроцилиндр | 1 |
| 2A | XB00004394 | Шток | 1 |
| 2B | XB00004395 | Подшипник | 1 |
| 4 | XB00004396 | Стопорное кольцо | 1 |
| 5 | XB00004397 | Крышка | 1 |
| 6 | XB00004398 | Втулка | 1 |
| 7 | XB00003587 | Стопорное кольцо | 1 |
| 8-15 | XB00004399 | Крышка | 1 |
| 8 | XB00004400 | Уплотнение | 1 |
| 9 | XB00003589 | U-образная манжета | 1 |
| 10 | XB00003590 | Опорное кольцо | 1 |
| 11 | XB00003591 | Пылезащитное уплотнение | 1 |
| 12 | XB00003592 | Стопорное кольцо | 1 |
| 13 | XB00004401 | Уплотнительное кольцо | 1 |
| 14 | XB00004402 | Опорное кольцо | 1 |
| 15 | 1148815 | Уплотнительное кольцо | 1 |
| 16 | XB00004403 | Поршень | 1 |
| 17-21 | XB00004404 | В сборе поршень | 1 |
| 17 | XB00004405 | Уплотнение | 1 |
| 18 | XB00004406 | Износостойкое кольцо | 1 |
| 19 | XB00004407 | Кольцо | 2 |
| 20 | XB00002323 | Уплотнительное кольцо | 1 |
| 21 | XB00002324 | Опорное кольцо | 2 |
| 22 | XB00004408 | Гайка | 1 |
| 23 | XB00002509 | Установочный винт | 2 |
| 24 | XB00004409 | Болт с внутренним шестигранником | 10 |
| 25 | XB00002965 | Пылезащитный колпачок | 2 |
| 100 | XB00004410 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
