Отопитель трубопроводы — HITACHI EH5000AC-3-C

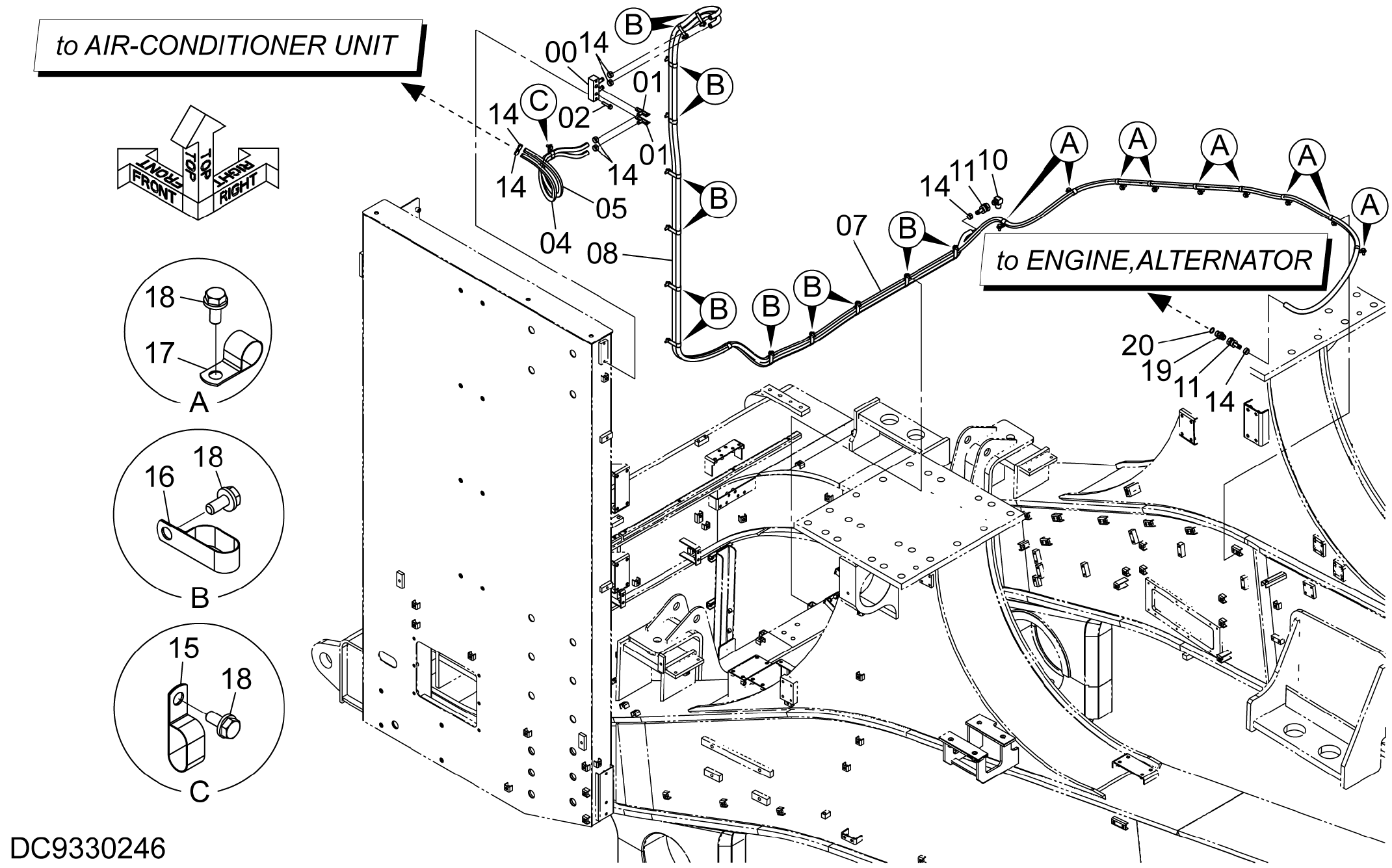

Заводская схема «Отопитель трубопроводы» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9770407 | Блок | 1 |
| 01 | 4616739 | Клапан | 2 |
| 02 | J271055 | Болт с шайбой | 2 |
| 02A | J901055 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4676183 | Водяной шланг | 1 |
| 05 | 4187286 | Водяной шланг | 1 |
| 07 | 4692847 | Водяной шланг | 1 |
| 08 | 4692848 | Водяной шланг | 1 |
| 10 | 4156433 | Угловой штуцер | 1 |
| 11 | 4356911 | Адаптер | 2 |
| 14 | 4514699 | Хомут шланга | 8 |
| 15 | 4190266 | Зажим | 1 |
| 16 | 4192034 | Зажим | 14 |
| 17 | 4190263 | Зажим | 9 |
| 18 | J271025 | Болт с шайбой | 24 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4449016 | Адаптер | 1 |
| 20 | 4449076 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
