Трактион трос (4) — HITACHI EH5000AC-3-C

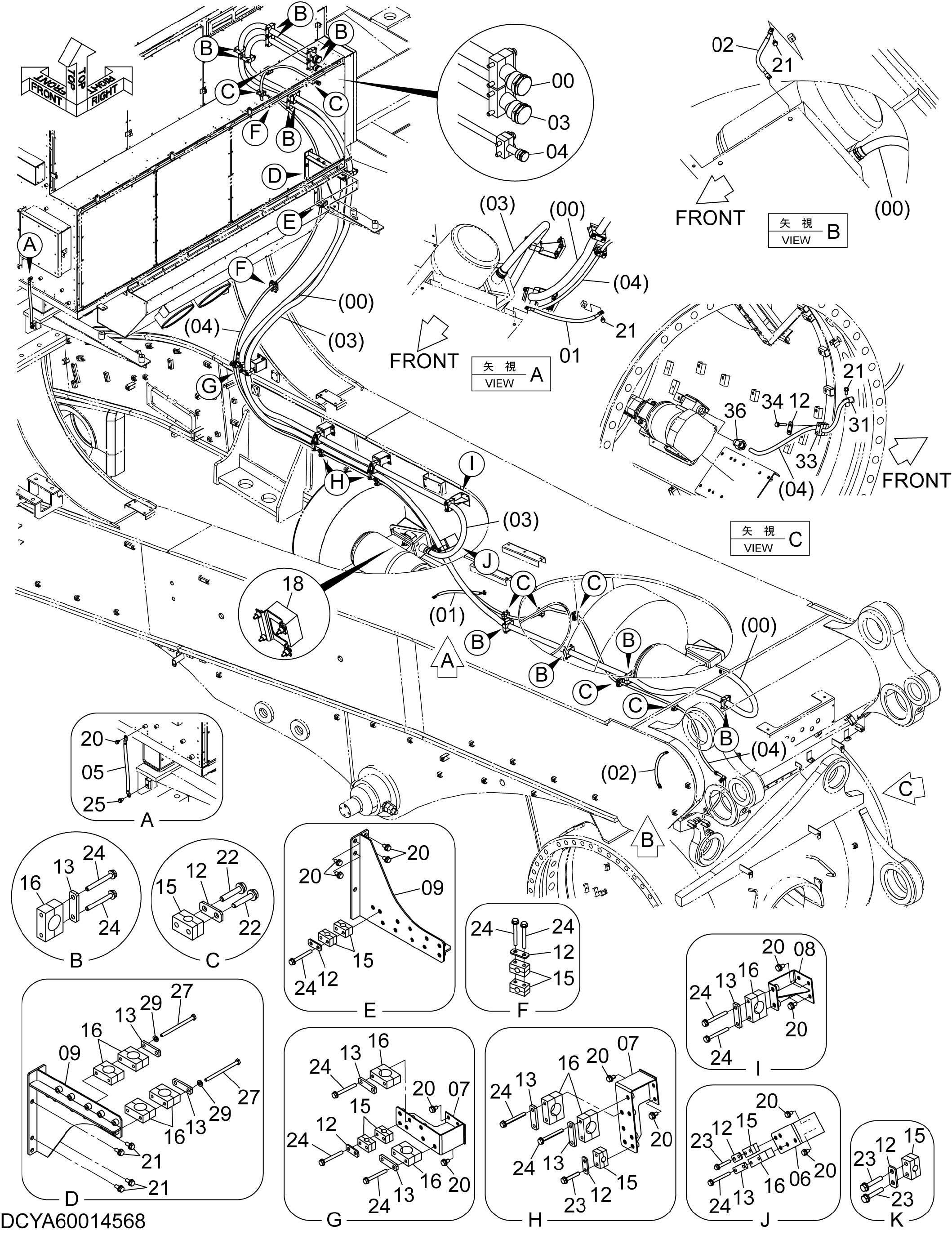

Заводская схема «Трактион трос (4)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00004293 | Трос трактион | 1 |
| 01 | YA00019827 | Трос трактион | 1 |
| 02 | YA00019828 | Трос трактион | 1 |
| 03 | 4731421 | Трос трактион | 1 |
| 04 | 4731435 | Трос трактион | 1 |
| 05 | 4731436 | Трос трактион | 1 |
| 06 | YA40002183 | Кронштейн | 1 |
| 07 | YA40002184 | Кронштейн | 3 |
| 08 | YA40002185 | Кронштейн | 1 |
| 09 | YA40004831 | Кронштейн | 2 |
| 12 | 4637934 | Кронштейн | 16 |
| 13 | 4650316 | Кронштейн | 22 |
| 15 | 4650364 | Хомут | 19 |
| 16 | 4650365 | Хомут | 24 |
| 18 | 4714312 | Клемма | 1 |
| 20 | J271020 | Болт с шайбой | 25 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J271025 | Болт с шайбой | 7 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J271055 | Болт с шайбой | 6 |
| 22A | J901055 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J271060 | Болт с шайбой | 16 |
| 23A | J901060 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | J271090 | Болт с шайбой | 48 |
| 24A | J901090 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | J271225 | Болт с шайбой | 1 |
| 25A | J901225 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | J901010 | Болт | 4 |
| 29 | J222010 | Шайба | 4 |
| 31 | 4190273 | Зажим | 1 |
| 33 | 4637936 | Хомут | 1 |
| 34 | J271050 | Болт с шайбой | 2 |
| 34A | J901050 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4263447 | Переходник S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
