Гидробак (1) — HITACHI EH5000AC-3-C

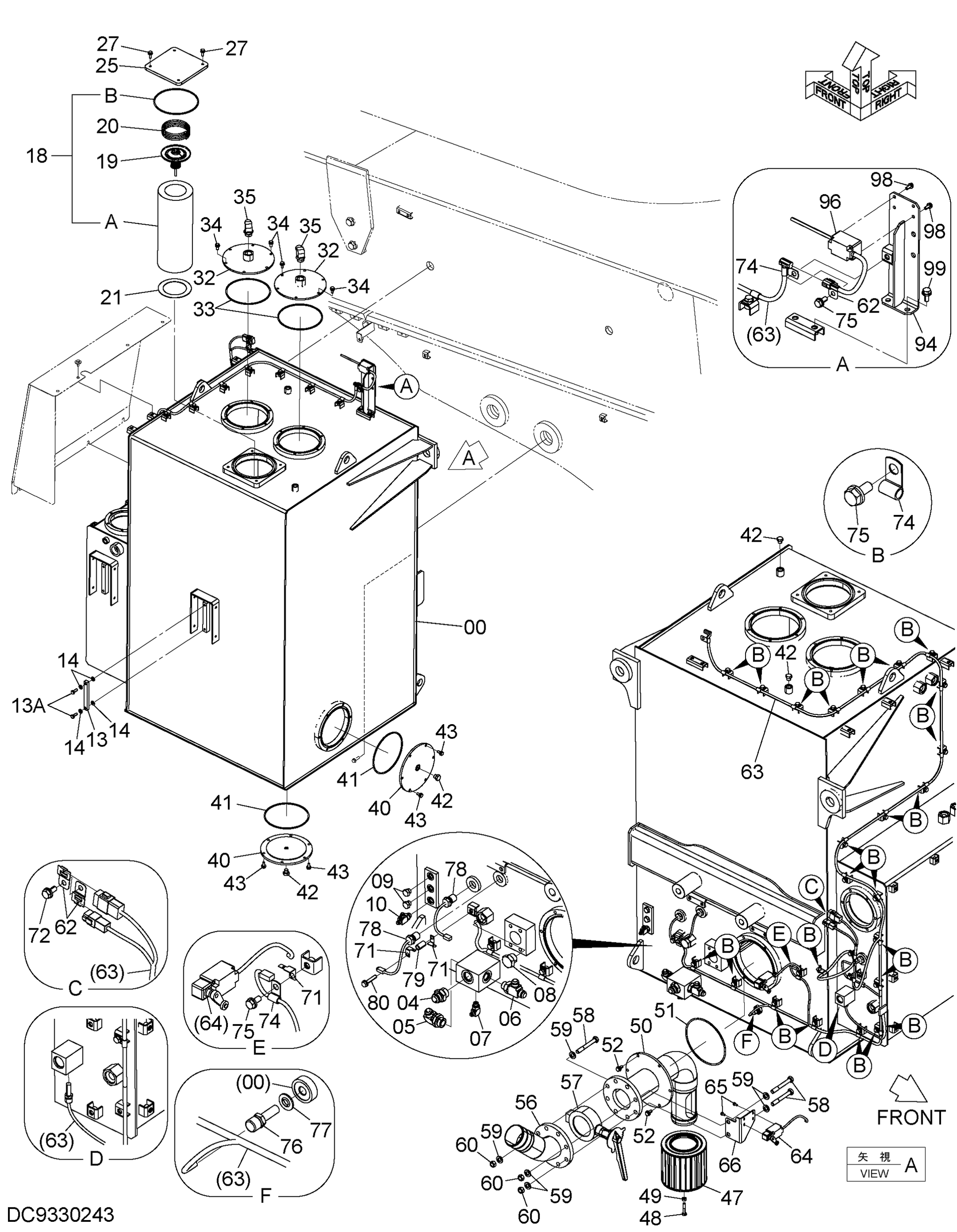

Заводская схема «Гидробак (1)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5014422 | Гидробак | 1 |
| 04 | 4214444 | Адаптер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4399256 | Угловой штуцер | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | A852466 | Тройник | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A852333 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A885008 | Пробка | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | A885003 | Пробка | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852433 | Тройник | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 8074804 | Указатель уровня | 1 |
| 13A | 4100967 | Болт | 2 |
| 14 | 449558 | Уплотнительная шайба | 4 |
| 18 | 4333469 | Фильтрующий элемент | 1 |
| 18A | 4287634 | Фильтрующий элемент | 1 |
| 18B | A810220 | Уплотнительное кольцо | 1 |
| 19 | 4271000 | Клапан | 1 |
| 20 | 4271001 | Пружина | 1 |
| 21 | 4250293 | Резиновая прокладка | 1 |
| 25 | 4344881 | Крышка | 1 |
| 27 | J271030 | Болт с шайбой | 4 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 32 | 9773410 | Крышка | 2 |
| 33 | A810220 | Уплотнительное кольцо | 2 |
| 34 | J271025 | Болт с шайбой | 12 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 4102104 | Угловой штуцер | 2 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
| 40 | 4634526 | Крышка | 2 |
| 41 | A810220 | Уплотнительное кольцо | 2 |
| 42 | A885004 | Пробка | 4 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | J271025 | Болт с шайбой | 12 |
| 43A | J901025 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 47 | 4237660 | Сетчатый фильтр | 1 |
| 48 | J901055 | Болт | 1 |
| 49 | J950010 | Гайка | 1 |
| 50 | 8114940 | Трубка | 1 |
| 51 | A810220 | Уплотнительное кольцо | 1 |
| 52 | J271025 | Болт с шайбой | 6 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 56 | YA40001288 | Всасывающая трубка | 1 |
| 57 | YA00020015 | Клапан | 1 |
| 58 | J901604 | Болт | 8 |
| 59 | J222016 | Шайба | 16 |
| 60 | J950016 | Гайка | 8 |
| 62 | 4448037 | Кронштейн | 3 |
| 63 | 2059886 | Жгут проводов | 1 |
| 64 | 4298612 | Выключатель концевой | 1 |
| 65 | J260616 | Болт с шайбой | 4 |
| 65A | J900616 | Болт | 1 |
| 65B | A590106 | Плоская шайба | 1 |
| 66 | YA00020016 | Кронштейн | 1 |
| 71 | 4257159 | Кронштейн | 3 |
| 72 | J271025 | Болт с шайбой | 1 |
| 72A | J901025 | Болт | 1 |
| 72B | J222010 | Шайба | 1 |
| 74 | 4190261 | Зажим | 27 |
| 75 | J271025 | Болт с шайбой | 27 |
| 75A | J901025 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 76 | 4250260 | Датчик | 1 |
| 77 | 4250261 | Прокладка | 1 |
| 78 | 4259787 | Выключатель уровень | 2 |
| 79 | 4382432 | Проставка | 1 |
| 80 | J271055 | Болт с шайбой | 1 |
| 80A | J901055 | Болт | 1 |
| 80B | J222010 | Шайба | 1 |
| 94 | 8124828 | Кронштейн | 1 |
| 96 | 4660461 | Выключатель концевой | 1 |
| 98 | J260616 | Болт с шайбой | 4 |
| 98A | J900616 | Болт | 1 |
| 98B | A590106 | Плоская шайба | 1 |
| 99 | J271025 | Болт с шайбой | 2 |
| 99A | J901025 | Болт | 1 |
| 99B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
