Радиатор (1) — HITACHI EH5000AC-3-C

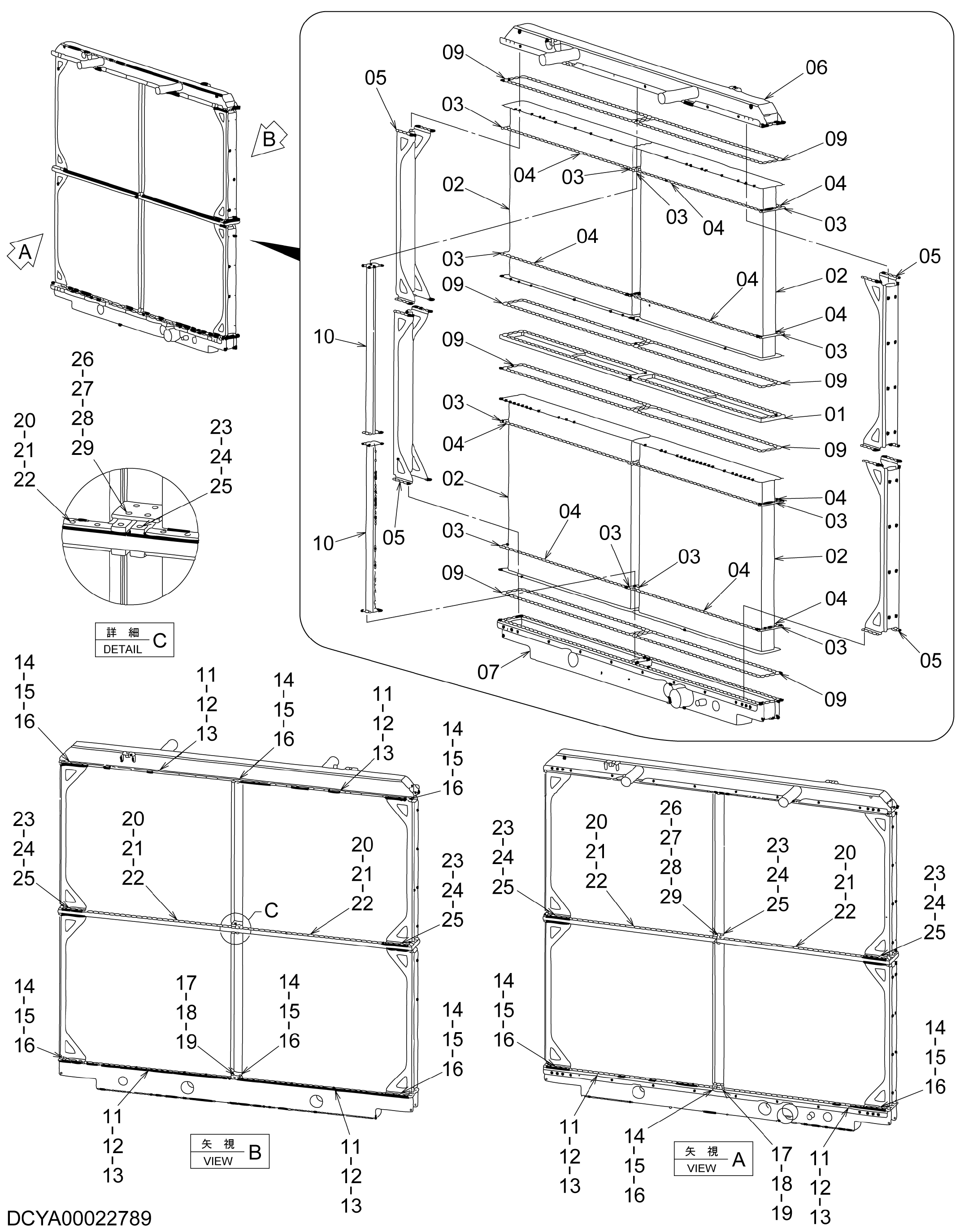

Заводская схема «Радиатор (1)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00022789 | Панель | 1 | |
| 01 | YA00022810 | Бак | 1 |
| 02 | YA00022801 | Коре радиатор | 4 |
| 03 | YA00022803 | Пластина | 16 |
| 04 | YA00022804 | Пластина | 16 |
| 05 | YA00022805 | Опора | 4 |
| 06 | YA00022811 | Бак | 1 |
| 07 | YA00022812 | Бак | 1 |
| 09 | YA00022808 | Прокладка | 8 |
| 10 | YA00022809 | Баффле | 2 |
| 11 | J901030 | Болт | 216 |
| 12 | J950010 | Гайка | 216 |
| 13 | A590910 | Пружинная шайба | 216 |
| 14 | J901035 | Болт | 60 |
| 15 | A590910 | Пружинная шайба | 60 |
| 16 | J950010 | Гайка | 60 |
| 17 | J901035 | Болт | 12 |
| 18 | A590110 | Плоская шайба | 12 |
| 19 | A590910 | Пружинная шайба | 12 |
| 20 | J901060 | Болт | 108 |
| 21 | J950010 | Гайка | 108 |
| 22 | A590910 | Пружинная шайба | 108 |
| 23 | J901065 | Болт | 30 |
| 24 | J950010 | Гайка | 30 |
| 25 | A590910 | Пружинная шайба | 30 |
| 26 | J901080 | Болт | 6 |
| 27 | J950010 | Гайка | 6 |
| 28 | A590110 | Плоская шайба | 12 |
| 29 | A590910 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
