Гидробак (2) — HITACHI EH5000AC-3-C

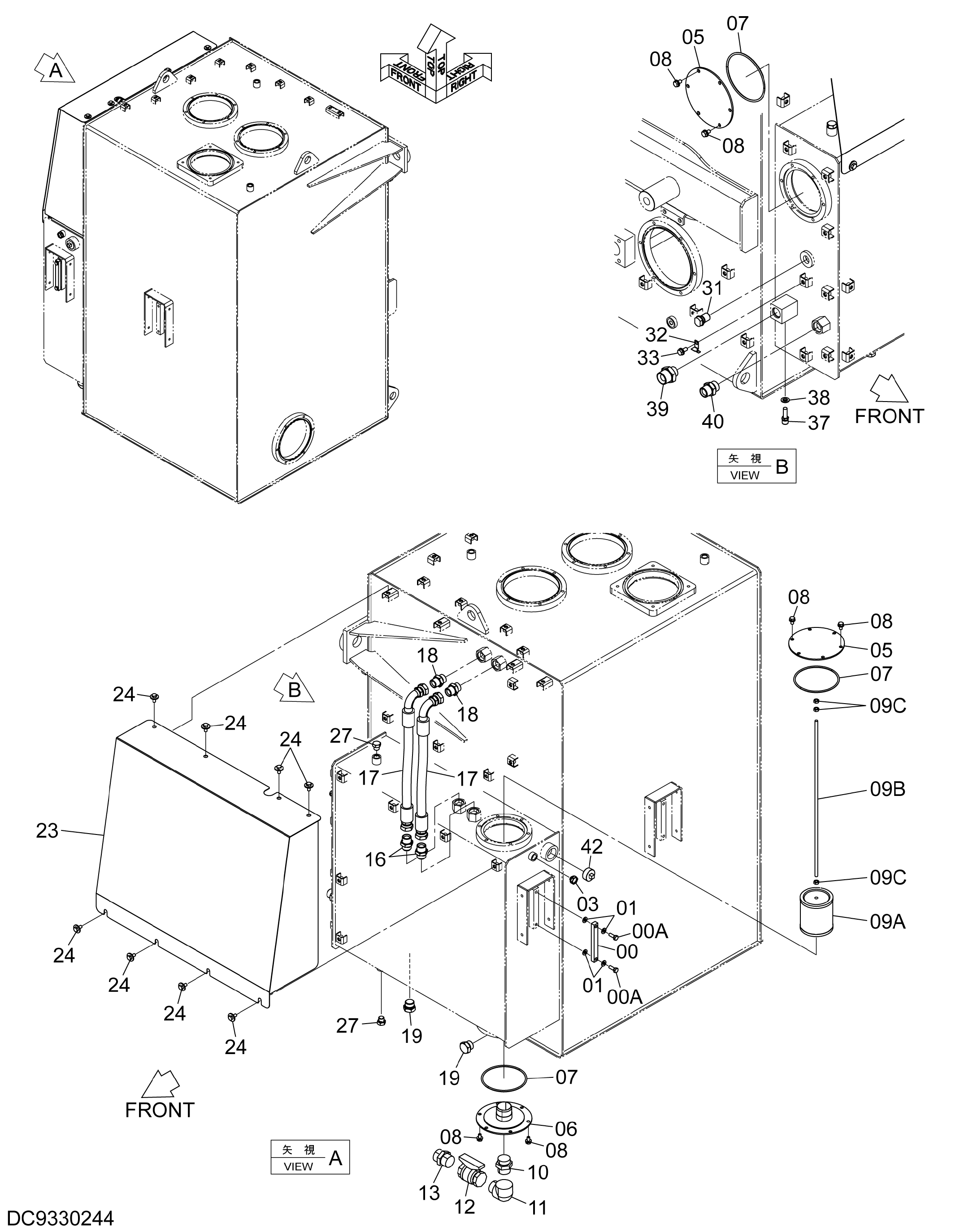

Заводская схема «Гидробак (2)» для HITACHI EH5000AC-3-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8074804 | Указатель уровня | 1 |
| 00A | 4100967 | Болт | 2 |
| 01 | 449558 | Уплотнительная шайба | 4 |
| 03 | 4731321 | Указатель уровня | 1 |
| 05 | 8114905 | Крышка | 2 |
| 06 | 8114906 | Крышка | 1 |
| 07 | A810165 | Уплотнительное кольцо | 3 |
| 08 | J271020 | Болт с шайбой | 18 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4658119 | Всасывающий фильтр | 1 |
| 09A | 4644664 | Сетчатый фильтр | 1 |
| 09C | J950010 | Гайка | 3 |
| 10 | 4367254 | Адаптер | 1 |
| 10A | 4037888 | Уплотнительное кольцо | 1 |
| 11 | 94-0636 | Угловой штуцер | 1 |
| 12 | 4484488 | Шаровой клапан | 1 |
| 13 | 94-1307 | Адаптер | 1 |
| 16 | 4723702 | Фильтр линия | 2 |
| 17 | 4485184 | Шланг | 2 |
| 18 | 4042034 | Адаптер | 2 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | A885008 | Пробка | 2 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 8127639 | Крышка | 1 |
| 24 | J281025 | Болт с шайбой | 8 |
| 24A | J901025 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 27 | A885004 | Пробка | 2 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4259787 | Выключатель уровень | 1 |
| 32 | 4257159 | Кронштейн | 1 |
| 33 | J271025 | Болт с шайбой | 1 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 37 | 4250260 | Датчик | 1 |
| 38 | 4250261 | Прокладка | 1 |
| 39 | 4732612 | Адаптер | 1 |
| 40 | 4042034 | Адаптер | 1 |
| 40A | 4506429 | Уплотнительное кольцо | 1 |
| 42 | 94-2028 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EH5000AC-3-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
